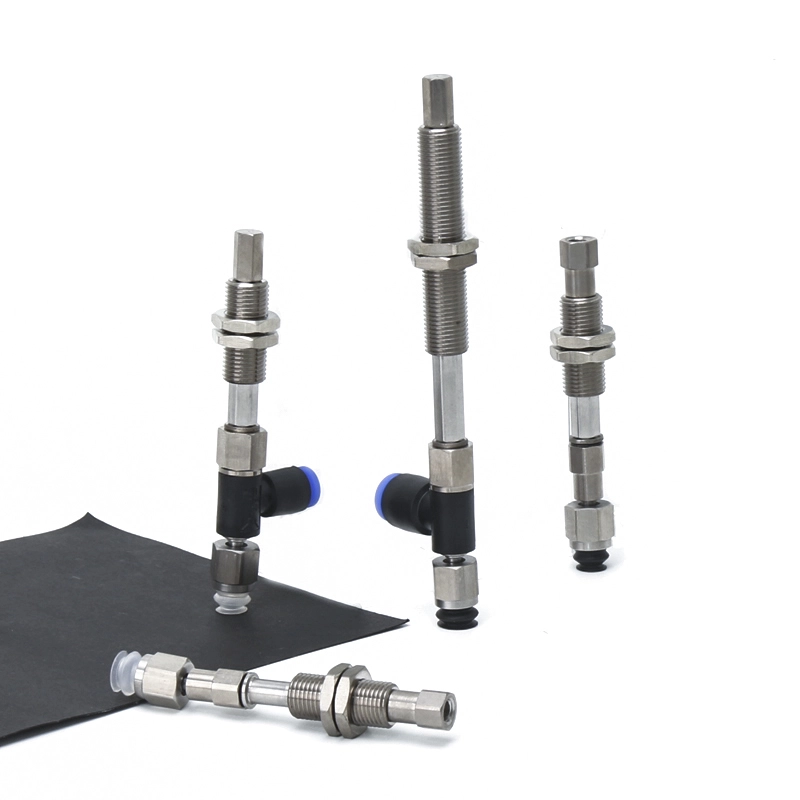

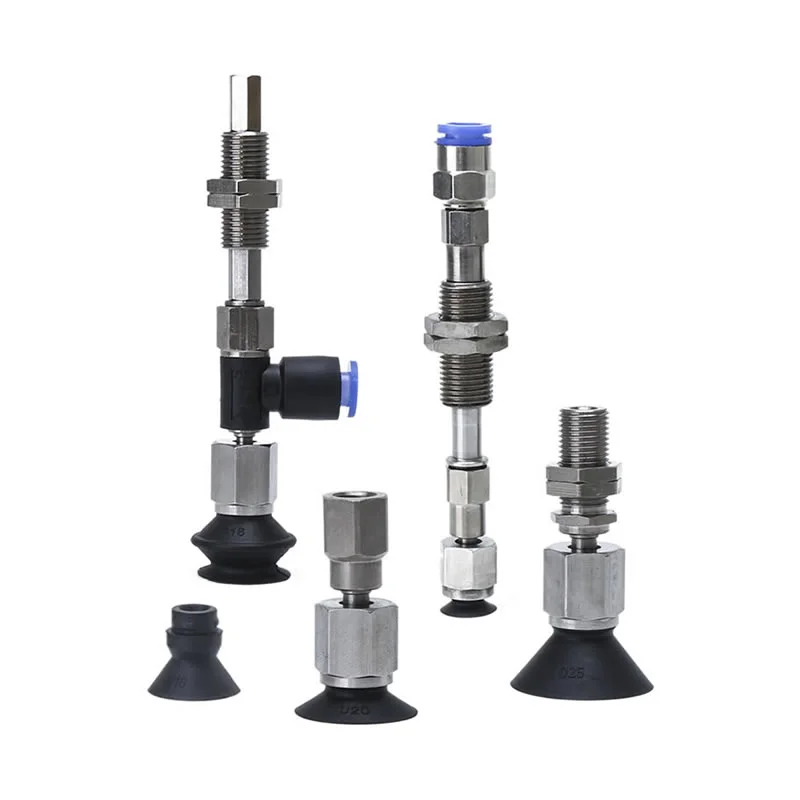

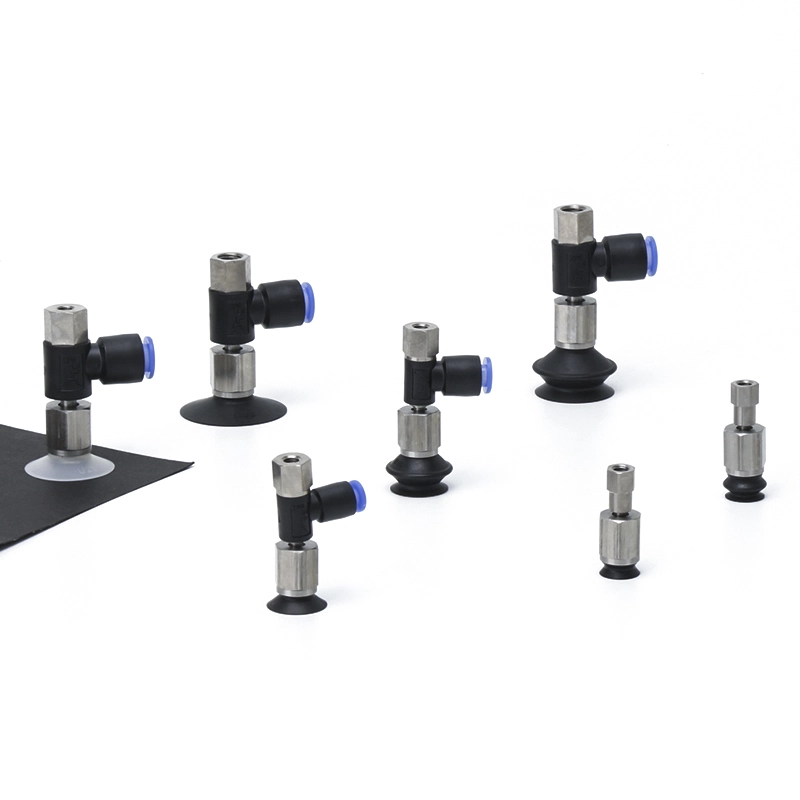

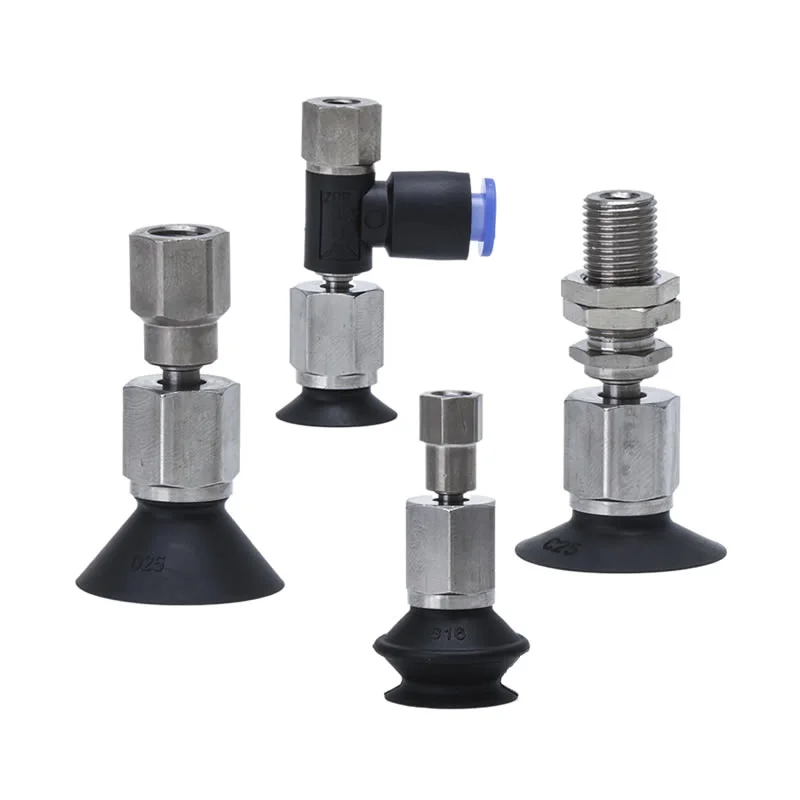

Oinarrizko giltzadura boladun hutseko bentosak ZP
Txinako fabrikatzaile nagusi gisa, Oinarrizko Ball Joint Hutseko Bentosak ZP (Ø10-32mm) pertsonalizatuak eskaintzen ditugu pieza irregularretarako. Buru birakariak, buffer trazuak (6-50 mm) eta kalitate handiko silikona/kautxu antiestatikoarekin, gure fabrikaren zuzeneko hornitzaileen stockak egonkortasuna eta zarata murriztea bermatzen du. Onena altzairu herdoilgaitzezko aukerak dituzten litiozko bateria-lerroetarako.
Egin klik eta Hasi hautaketa
》Itzuli produktuaren informaziora

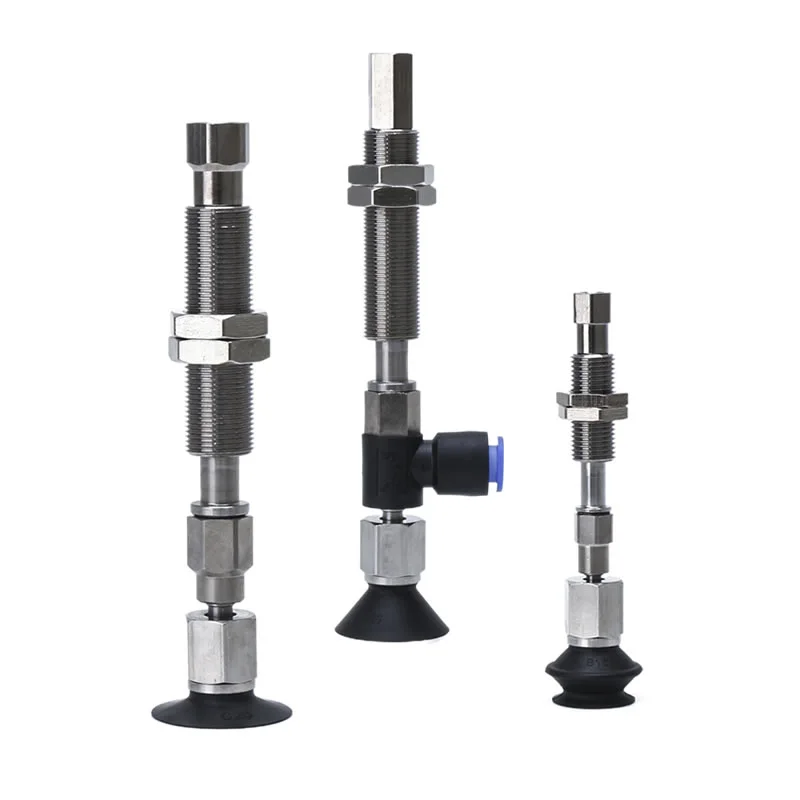

Oinarrizko giltzadura boladun hutseko bentosak ZP
ZPTF Serie Ball Joint mota Egokitzaile Huts-Pasekin
ZPTF Serie Ball Joint mota Buffer Huts-Pasekin
ZPRF Serie Ball Joint mota Egokitzaile Huts-Pasekin
ZPRF Serie Ball Joint mota Buffer Huts-Pasekin
Deskribapena
Nola ordenatu
Zehaztapenak / Materiala
Aplikazioak
Baliabidea
Commaelec Txinako fabrikatzaile liderra da, ZP Series Oinarrizko Mota Bola-Joint Hutseko Bentosa errendimendu handiko osagai pneumatikoa da pieza irregularrak, inklinatuak edo kurbatuak harrapatzeko bereziki diseinatua. Bere diseinuak boladun mekanismo bat dakar —giza artikulazio bat gogorarazten duena— bentosaren konexio puntuan; Ezaugarri honek lerrokatze automatikoa ahalbidetzen du, bola artikulazioa libreki biratu ahal izateko kopak gainazal inklinatu batekin kontaktuan jartzen duenean. Automatikoki konpentsatzen ditu angelu-desbideraketak robotizatutako harrapaketa-eragiketetan, eta horrela zigilatze inperfektuek eragindako huts-ihesak saihesten ditu. 10 mm-tik 32 mm arteko diametroetan eskuragarri, serieak aukerako modeloak eskaintzen ditu bufer-mekanismo batekin (Buffer), 6 mm eta 50 mm arteko trazuekin, piezak kolpe mekanikoek eragindako kalteetatik babesteko.
Nagusitasun teknikoa
Oinarrizko Ball Joint Hutseko Bentosak ZP ez dira osagai estandarrak soilik; errendimendu handiko inguruneetarako diseinatutako tresna polifazetikoak dira.
1. Buru birakaria egokitzeko diseinua
ZPTF modeloaren abantaila nagusia giltzadura birakaria duen mekanismoa da. Honi esker, bentosa okertu eta biratu daiteke, automatikoki piezaren angeluarekin lerrokatuz. Ezaugarri honek manipulazio industrialaren egonkortasuna nabarmen hobetzen du, batez ere automobilgintzako karrozeriaren zatietan edo plastiko moldatuetan.
2. Tamaina eta forma sorta osoa
Aplikazio askotariko beharrei erantzuteko, aukera zabala eskaintzen dugu:
Diametro sorta:Gutxienez 10 mm-tik 32 mm-ra arteko zehaztasun neurriak.
Kopa motak:Mota lauak, nerbioak, akordeoiak (hauspoak) eta sakonetan eskuragarri daude xafla meheetatik hasi eta testuradun objektu astunetaraino.
3. Hutseko irteera malguak eta instalazioa
Makineria modernoaren espazio-mugek diseinu malguak behar dituzte. Gure Oinarrizko Ball Joint hutseko bentosak ZP ezaugarria:
Saltoki bikoitzeko aukerak:Hutseko sarrera bertikalak eta horizontalak espazio trinkoetan integratzeko.
Muntatze barietatea:Egokitzaileak edo buffer euskarri espezializatuak sartzeko aukerak neurrira instalatzeko.
Oinarrizko Abantailak
Grip Egonkortasuna:Batez ere, autoen karrozeriaren panel kurbatuak, forma irregularreko injekzio bidez moldatutako piezak edo ontziratzeko kaxak maneiatzen direnean, Basic Ball Joint Vacuum Suction Cups ZP-ren boladun diseinuak hutsune-mailak etengabe altuak izaten jarraitzen duela bermatzen du.
Zarata eta Shock Murrizketa:Buffer muntaketa batekin parekatzen denean, energia zinetikoa eraginkortasunez xurgatzen du kontaktuan, eta horrela sistemaren bizitza osoa luzatzen du.
Funtzionamendu-baldintza berezietara moldagarritasuna:Esate baterako, litio-ioizko baterien industrian, neurrira egin daiteke guztiz altzairu herdoilgaitzez; aitzitik, elektronika industrian, material antiestatikoak erabil daitezke.
Aplikazio-eszenatokiak
Automobilgintzako piezak:Osagai kurbatuak hartzea, hala nola haizetakoak edo ate-panelak.
Sailkapen logistikoa:Gainazal irregularrak dituzten paketeak maneiatzea.
3C Elektronika:Eremu mugatuetan xurgaketa zehatza lortzea artikulazio unibertsalaren doikuntzaren bidez.
Nola ordenatu

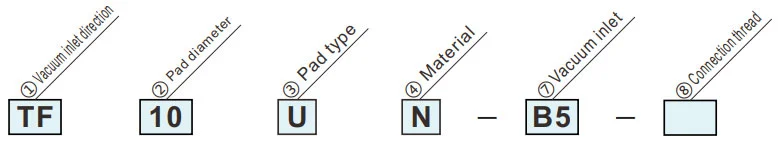

Egokigailudun giltzadura mota
| ④ Materiala | |
| N | NBR |
| S | Silikonazko kautxua |
| U | Uretanokautxua |
| F | FKM |
| GN | EroaleaNBR |
| GS | Silikoneroeroalea |
Ikur berdea eredu pertsonalizatuak dira
|
③ Pad mota
② Padaren diametroa (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | ||||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | |||||||||
| U | Laua Mota | ● | ● | ● | ● | ● | ● | |||||||
| C | Saihets-mota laua | ● | ● | ● | ● | ● | ● | |||||||
| B | Hauspo Mota | ● | ● | ● | ● | ● | ● | |||||||
| ①Hutseko sarreraren norabidea | D | Mota sakona | ● | — | ● | — | ● | — | ||||||
| TF | Bertikala |
|
⑦Hutseko sarrera | Emakumezkoen haria | B5 | M5 x0,8 | ● | ● | ||||||
| ⑧Konexio haria | Gizonezko haria | A8 | M8 x1.0 | ● | — | |||||||||
| A10 | M10 x1.0 | — | ● | |||||||||||
|
⑦Hutseko sarrera | Emakumezkoen haria | B5 | M5 x0,8 | ● | — | ||||||||
| B8 | M8 x1,25 | ● | ● | |||||||||||
| B01 | Rc1/8 | ● | ● | |||||||||||
| RF | Albokoa |
|
Ukipen bakarreko doikuntza | 04 | ø4 | ● | — | |||||||
| 06 | ø6 | ● | ● | |||||||||||
| 08 | ø8 | — | ● | |||||||||||
| ⑧Konexio haria | Emakumezko haria | B5 | M5 x0,8 | ● | ● | |||||||||
| B8 | M8 x1,25 | — | ● | |||||||||||

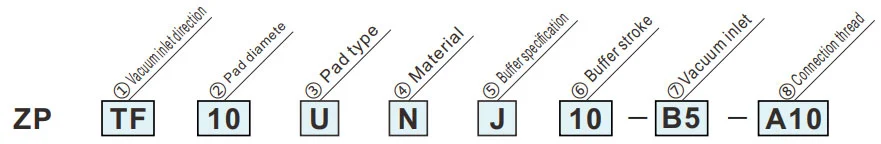

Bufferdun giltzadura mota
| ④ Materiala | |
| N | NBR |
| S | Silikonazko kautxua |
| U | Uretanezko kautxua |
| F | FKM |
| GN | NBR eroalea |
| GS | Silikonazko kautxu eroalea |
Ikur berdea eredu pertsonalizatuak dira
|
③ Pad mota
② Padaren diametroa (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | |||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ||||||||
| U | Laua Mota | ● | ● | ● | ● | ● | ● | ||||||
| C | Saihets-mota laua | ● | ● | ● | ● | ● | ● | ||||||
| B | Hauspo Mota | ● | ● | ● | ● | ● | ● | ||||||
| D | Mota sakona | ● | 一 | ● | 一 | ● | 一 | ||||||
| ⑥ Buffer trazua | 10 | 10 mm | ● | ● | |||||||||
| 20 | 20 mm | ● | ● | ||||||||||
| 30 | 30 mm | ● | ● | ||||||||||
| 40 | 40 mm | ● | 一 | ||||||||||
| ①Hutseko sarreraren norabidea | 50 | 50 mm | ● | ● | |||||||||
| TF | Bertikala |
|
⑦Hutseko sarrera | Emakumezkoa haria |
B5 | M5x0,8 | ● | 一 | |||||
| B01 | Rc1/8 | 一 | ● | ||||||||||
| Ukipen bakarreko doikuntza | 04 | ø4 | ● | 一 | |||||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Konexio haria | Gizonezko haria | A10 | M10×1.0 | ● | 一 | ||||||||
| A14 | M14x1.0 | 一 | ● | ||||||||||
| RF | Albokoa |
|
⑦Hutseko sarrera | 04 | ø4 | ● | 一 | ||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Konexio haria | Gizonezko haria | A10 | M10×1.0 | ● | 一 | ||||||||
| A14 | M14×1.0 | 一 | ● | ||||||||||
| ⑤Bufferaren zehaztapena | |
| J | Biratzen |
| K | Ez birakaria |
Zehaztapenak
| Blokeatzeko eraztuna/ Pad mota | Padaren diametroa/neurriak | Aplikazioa | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Blokeo eraztunik gabe | Laua Mota (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Gainazal lauak eta deformatu gabeak dituzten piezetarako |
| Mota obalatua (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Adsortzio gainazalean mugak dituzten lan piezetarako | |
| Mota laua mehea (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pieza bigunetarako, hala nola xafla meheak edo biniloak. Adsortzio garaian zimurrak edo deformazioak murriztu daitezke. | |
| Mota laua mehea Saihetsekin (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pieza bigunetarako, hala nola xafla meheak edo biniloak. Lanerako piezak kendu daitezke erraz saihetsei esker |
|
| Hauspo Mota (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Bufferentzako lekurik ez dagoenean edo gainazal inklinatutako piezak egiteko | |
| Lock Eraztunarekin | Laua Mota (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Gainazal lauak eta deformatu gabeak dituzten piezetarako |
| Laua Mota Saihetsekin (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Erraz deformatzen diren piezetarako. Lanerako piezak erraz kendu daitezke saihetsei esker | |
| Hauspo Mota (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Bufferentzako lekurik ez dagoenean edo gainazal inklinatutako piezak egiteko | |
| Mota sakona (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Gainazal kurbatuak dituzten piezetarako edo pieza esferikoetarako | |
Pad Materiala eta Ezaugarriak
⚪:Eragin gutxi edo ez △:baldintzen arabera erabil daiteke X:Ez da egokia
|
Materiala
Ezaugarriak
|
Ikurra | Durometroa HS (±5°) |
Kolorea de kautxua |
Funtzionamendua tenperatura tartea (°C) |
Olioa erresistentzia gasolina |
Olioa erresistentzia benzol |
Oinarria erresistentzia |
Azidoa erresistentzia |
Eguraldia | Ozonoa erresistentzia |
Urradura erresistentzia |
Iragazgaitza | Disolbatzailea erresistentzia (benzenoa, toluenoa) |
Aplikazioa |
| NBR | N | 50 | Beltza | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Lan orokorraren transferentzia, Oholtza korrugatua, Xafla plaka, Burdin xafla eta beste |
| Silikonazko kautxua | S | 45 ~ 50 | Zuria | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea, Die-galdaketatik kentzea, Lan mehea, Elikagai-prozesadorea |
| Uretanezko kautxua | U | 50 ~ 60 | Marroia | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Taul korrugatua, Burdinazko plaka, Xafla plaka |
| FKM | F | 60 | Beltza | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lan kimikoa |
| NBR eroalea | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Erdieroaleen lan orokorra (Erresistentzia elektriko estatikoa) | |
| Silikonazko kautxu eroalea | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea (elektrizitate estatikoa) |
Goiko taulak gomazko materialen ezaugarri orokorrak baino ez ditu jasotzen. Ikur urdina eredu pertsonalizatuak dira.
Osagai pneumatikoen aplikazio eskema (hutsean xurgatzeko kopa) hainbat industria-eremutan
I. Oinarrizko indarrak
II. Aplikazioen erauzketa industriaren arabera
A. Medikuntza eta medikuntza industria
A.1: Oinarrizko baldintzak:Garbia eta kutsadurarik gabekoa (FDA/GMP-a betetzen duena), leuna eta kaltegarria ez izatea eta kutsadura gurutzatua prebenitzea
A.2 Eszenatoki nagusiak:
1. Ontzia farmazeutikoa: sendagaien botila / plaka farmazeutikoa / infusio poltsa biltzea (elikagaien kalitateko silikonazko bentosa, partikularik ez isurtzea)
2. Gailu medikoen muntaia: tresna kirurgikoak/kateter medikoak/protesiaren manipulazio piezak (presio negatiboa erregulagarria, deformazio babesa)
3. Laborategi biologikoa: Petri kaxa / zentrifuga-hodi / erreaktibo txartelaren transferentzia (kimiko erresistentea, esterila bateragarria)
B. Elektronika eta erdieroaleen industria
B.1 Oinarrizko baldintzak:antiestatiko (10⁶-10¹¹Ω), doitasun kokatzea (errorea ≤0,01 mm), marradura erresistentzia
B.2 Eszenatoki nagusiak:
1. Txipa/Erdieroalea: obleak maneiatzea, txip-ontziratzea (silikonazko bentosa zeramikazko/antiestatiko porotsua, presio negatibo uniformea haustura saihesteko)
2. PCB/Osagaiak: PCB malgua, mikro osagaiak (0402 erresistentzia) gainazalean muntatuta (silikona/gel/mikro bentosa meheak zimurrak/urratu ez daitezen)
3. Pantaila: LCD/OLED panela, ukipen beirazko harrapaketa (material garden handikoa, orban eta marradurarik gabe)
C. Automobilgintza eta auto piezen industria
C.1 Oinarrizko baldintzak:xurgapen handia (xurgapen disko bakarra ≥500N), espezifikazio anitzeko egokitzapena (metal/plastikoa/beira), irristagaitza
C.2 Eszenatoki nagusiak:
4. Gorputzaren fabrikazioa: altzairuzko plaka / ate-markoa maneiatzeko soldadura (diametro handiko kautxua / bentosa anitzeko sorta, irristagaitzaren ehundura)
5. Beira / Barrualdea: Haizetako instalazioa, larruzko eserlekuaren gainazalaren transferentzia (tenperatura erresistentea den silikonazko / belakizko bentosak, deformazio babesa)
6. Piezak: motorraren zilindroaren gorputza / engranaje-kutxaren karkasa harrapatzea (hutsean + blokeo mekanikoa, erorketaren aurkakoa)
D. Elikagaien eta ontzien industria
D.1 Oinarrizko baldintzak:Elikagaien kalitateko materiala (FDA ziurtagiria), garbitzeko erraza, birrintzeko erresistentea
D.2 Eszenatoki nagusiak:
1. Elikagaien manipulazioa: gozogintza / haragi freskoa / fruta sailkatzea (bentosa xurgapen txikiko bentosa, usainik gabekoa eta garbitzeko erraza)
2. Enbalatzeko automatizazioa: ontziratzeko poltsen irekiera, kartoizko molde antzua (ezabaketa estatikoa/puntu anitzeko xurgapena, ontzi mehe/gogorretarako egokia)
E. Logistika eta biltegiratze industria
E.1 Oinarrizko baldintzak:egokitzapen eraginkorra (ondasunen espezifikazio anitz), presio egonkorra, erorketaren aurkakoa
E.2 Eszenatoki nagusiak:
1. Kartoia maneiatzea: merkataritza elektronikoko kartoiak sailkatzea (xurgapen-matrize erregulagarria, huts-presioa)
2. Plaka/erroilua: Egurrezko taula/plastikozko film erroiluen transferentzia (zerrenda luzea/bentosa anularra, xurgapen uniformea desplazamendua saihesteko)
F. Energia berriak eta industria bereziak
F.1 Energia berria (litiozko bateria/PV):
1. Litiozko bateria plaka (bentosa porotsu antiestatiko, hautsaren aurkakoa), beira fotovoltaikoa (bentosa silikonazko xurgapen handia, marradurarik gabe)
F.2 Inprimaketa eta papera
1. Papera/inprimatutako materiala harrapatzea (paper xurgatzailea, presio negatibo apur bat urratzea eta tinta kutsatzea saihesteko)
III. Oinarrizko egokitzapen logikaren laburpena
| Piezen ezaugarriak | Pipeta egokitzeko programa | Dagozkion industria-eszenatokiak |
| Mehea / Hauskorra / Zehaztasuna | Silikona/zeramikazko materiala, mikro presio negatiboa, mikro xurgapen-tobera | Erdieroale elektronikoak, farmazia |
| Elementu astunak / Tamaina handia | Gomazko materiala, diametro handiko bentosa, bentosa anitzeko sorta | Automobilak, panel logistikoak |
| Osasuna/Kutsaduraren prebentzioa | Elikadura/medikuntza mailako silikona, egitura garbitzeko erraza | Medikuntza, janaria |
| Gainazal bigunak/irregularrak | Belakizko materiala, bentosa deformagarria | Autoen barrualdea, janaria |
| Baldintza antiestatikoak | Silikona antiestatikoa, ioi haizeak lagunduta | erdieroale elektronikoa |
Instalazio eskuliburua
