Hutseko xurgapena industria-automatizazioan "hartze malgua" egiteko oinarrizko soluzio bat da, lau abantaila nagusi dituena: atzematea kaltegarria ez dena, material anitzeko/irregular piezak egiteko moldagarritasuna, garbia eta ingurumena babestea eta funtzionamendu malgua. Piezen industria-ezaugarri desberdinetara egokitu daiteke (mehe/lodi, doitasun/lodia, sanitarioa/estandar).
Zurruntasun handiko hutsean bentosak ZP
Txinako fabrikatzaile nagusi gisa, gure fabrikak ZP (Ø40-125 mm) ZP (Ø40-125 mm) hutseko xurgagailu pertsonalizatuak eskaintzen ditu lan astunetarako. Goi mailako hornitzaile gisa, NBR, silikonazko eta material antiestatikoak eskaintzen ditugu, inpaktua arintzeko diseinu kuxinekin. Gainazal hauskoretarako eta litiozko bateria-lerroetarako ezin hobea.
Egin klik eta Hasi hautaketa
》Itzuli produktuaren informaziora
Zurruntasun handiko hutsean bentosak ZP
ZP seriea Garrantzi handiko Pad Unitatea
ZPT seriea Heavy Duty Egokitzaileen hutsezko padekin
ZPT seriea Heavy Duty Egokitzaileen hutsezko padekin
ZPX seriea Heavy Duty Egokigailuak Huts-padekin
ZPX seriea Heavy-duty Buffer hutsezko padekin
Deskribapena
Nola ordenatu
Zehaztapenak / Materiala
Aplikazioak
Baliabidea

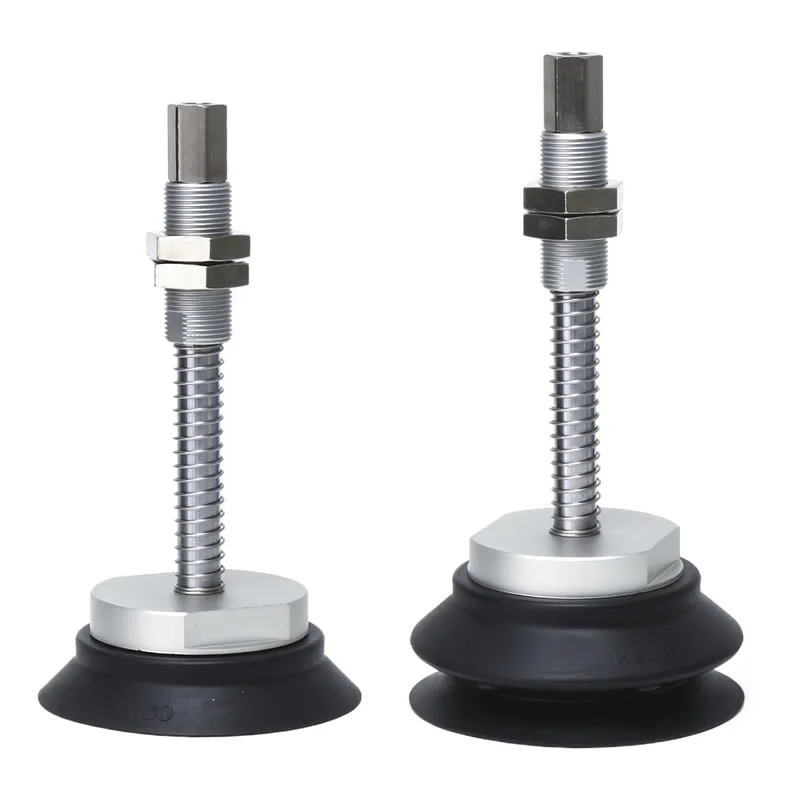

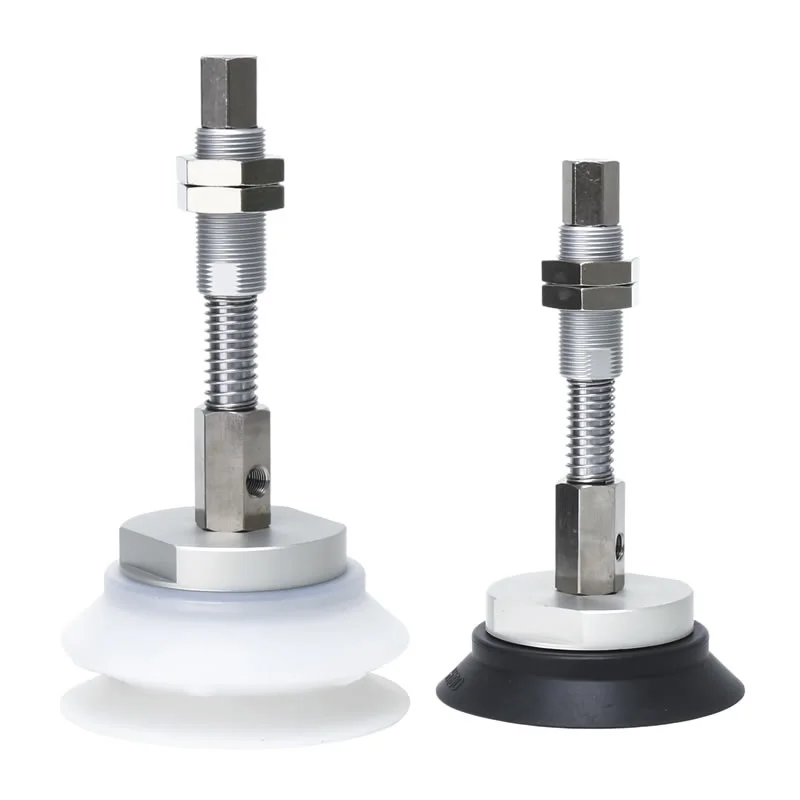

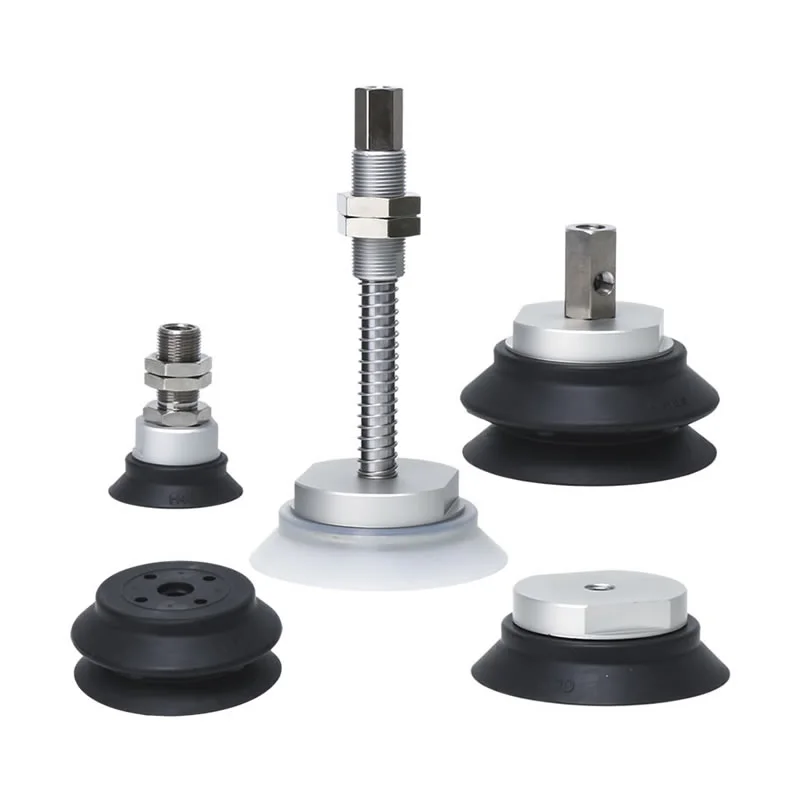

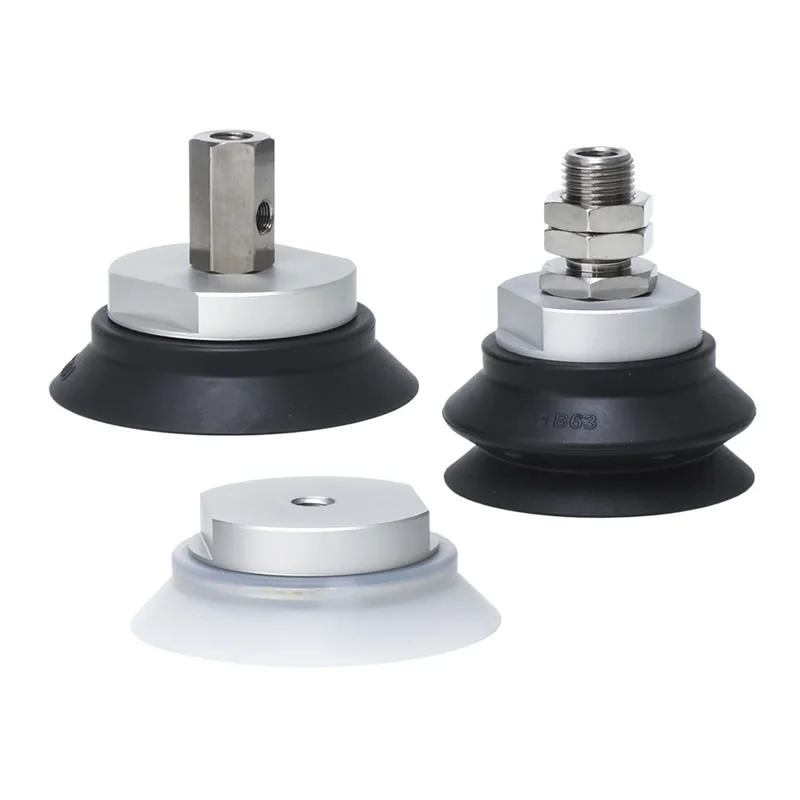

ZP ZP Zurruntasun handiko bentosak tamaina handiko piezak, astunak edo erraz deformagarriak diren piezak maneiatzeko bereziki diseinatutako harrapatzeko soluzio industriala dira. Txinako fabrikatzaile espezializatu gisa, produktu hau bentosa-oinarrizko egitura eta euskarri-muntaia sendotu batekin diseinatu dugu; honek alboko indarrekiko erresistentzia paregabea bermatzen du eta karga astunak hartzerakoan egonkortasun handiagoa mantentzen du, automatizazio industrial astunaren eremuan pertsonalizatutako ezinbesteko osagai pneumatiko bihurtuz.
Zehaztapen teknikoak eta aldakortasuna
1. Diametro Handiko Aukerak Gehienezko Igogailurako
Karga-eskakizun desberdinei aurre egiteko, ZP ZP-ko zurruntasun handiko bentosak eskala handiko hainbat diametrotan daude eskuragarri:
φ40, φ50, φ63, φ80, φ100 eta φ125mm.
Tamaina hauek hutsean kontaktu-eremu handia ahalbidetzen dute, osagai industrial astunentzako beharrezko altxatze-indarra emanez.
2. Ingurune anitzeko material anitzeko hautaketa
Lan-inguruneak agintzen du materiala. Kalitate handiko elastomero ugari eskaintzen ditugu zure bentosak bere aplikazio zehatzean aurrera egiten duela ziurtatzeko:
NBR (kautxu nitrilekoa):Olioaren erresistentzia bikaina automozio eta mekanizazio inguruneetarako.
Silikonazko kautxua:Tenperatura altuko aplikazioetarako eta elikagai-mailako segurtasunerako aproposa.
Poliuretanoa eta fluorokautxua:Higadura-erresistentzia eta egonkortasun kimiko handia garbiketa edo estaldura-lerro industrial espezializatuetarako.
Material antiestatikoak:Muntaia elektronikorako eta erdieroaleen maneiurako kritikoa.
3. Kuxin eta muntaketa integratua
Segurtasuna eta zehaztasuna elkarrekin doaz. Gure zurruntasun handiko hutsezko bentosak ZP eskaintza:
Bertsio kuxinatuak:Kontaktuan zehar eragin-indarrak modu eraginkorrean arintzen ditu, gainazal hauskorrak babestuz eta sistemaren bibrazioa murriztuz.
Kuxin gabeko bertsioak:Kontaktu zuzena eta zurruna hobesten duten aplikazioetarako.
Muntaketa malgua:Kanpoko edo barneko hariekin eta hutseko irteera bertikalekin eskuragarri dago zure makineriaren diseinuetara egokitzeko.
Zergatik aukeratu Commaelec Factory-ren zurruntasun handiko hutsezko bentosak ZP?
1. Oinarri sendotuaren diseinua:Commaelec-en zurruntasun handiko hutsezko bentosak ZP-ek zurruntasun handiagoa du bentosaren eta doikuntzaren arteko konexio puntuan, alboko ebakidura-indarren aurka eraginkortasunez aurre eginez.
2. Tamaina sorta zabala:φ40 eta φ125 mm bitarteko hainbat tamainatan eskuragarri, bentosa hauek objektu astunak maneiatzeko bereziki diseinatuta daude, hala nola txapa, harria eta azalera handiko beira bezalako objektu astunak maneiatzeko, itsaspen sendoa bermatuz.
3. Fabrikazio-instalazio propioa duen hornitzaile gisa, Commaelec-ek hiru material aukera eskaintzen ditu:
Antiestatikoa:Elektronika eta erdieroaleen industriarako bereziki diseinatua, deskarga estatikoengatik osagai sentikorren kalteak saihesteko.
Altzairu herdoilgaitzezko osagaiak:Bereziki litio-ioizko baterien industriarako egokia da, kobre eta zink gabeko materialen baldintzak betetzen dituena, korrosioarekiko erresistentzia eta garbitasun handikoak.
Fluorokarbonozko kautxua (FKM) eta EPR:Ingurune kimikoetarako edo tenperatura altuko eragiketetarako (injekzio bidez moldatutako piezak desmoldeatzeko, esaterako), egonkortasun kimiko bikaina eta eguraldiarekiko erresistentzia bikaina eskaintzen du.
4. Doizko kuxin teknologia:Bertsio kuxin batean eskuragarri dago, 6 mm-50 mm arteko trazua. Bentosak gainazal hauskorrekin harremanetan jartzen denean (adibidez, beira ultramehea), kuxin-euskarriek berehalako inpaktuaren energia xurgatzen dute, zarata nabarmen murriztuz eta ekipoen iraupena luzatuz.
5. Norabide anitzeko hutseko soluzioak:ZP zurruntasun handiko hutsuneko bentosetarako muntatzeko euskarriak hutseko ataka bertikalak zein alboetakoak onartzen ditu, barneko eta kanpoko hariztatzeko aukera aldagarriekin; diseinu honek nabarmen errazten du espazio-diseinua eta instalazio-prozesua amaierako tresneriaren (EOAT) interfazean.

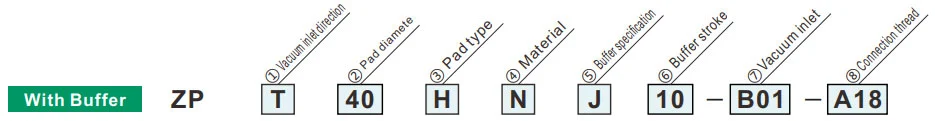

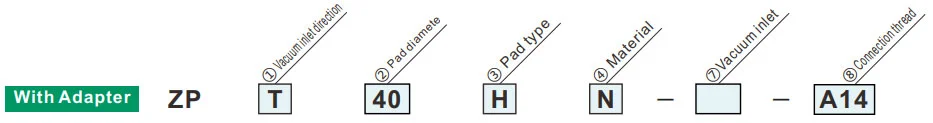

Nola ordenatu
| ②Padiametroa | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Pad mota | |
| H | Saihetsarekin laua |
| HB | Hauspo mota |
| ④ Materiala | |
| N | NBR |
| S | Silikonazko kautxua |
| U | Uretanezko kautxua |
| F | FKM |
Ikur berdea eredu pertsonalizatuak dira
| ①Hutseko sarreraren norabidea | Padaren diametroa | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | Bertikala |
|
⑦Vacuuminlet | Emakumezkoen haria | B6 | M6x1 | ● | — | — | ||||
| B8 | M8x1,25 | ● | ● | — | |||||||||
| B10 | M10x1,5 | ● | ● | — | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
|
B16 | M16x1,5 | — | ● | ● | ||||||||
| ⑧ | Gizonezko haria | A14 | M14x1.0 | — | — | ||||||||
| A16 | M16x1,5 | — | ● | ● | |||||||||
| X | Albokoa |
|
Emakumezkoen haria | B8 | M8x1,25 | ● | — | — | |||||
| B10 | M10x1,5 | ● | ● | ● | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
| ⑦ | B01 | Rc1/8 | ● | ● | ● | ||||||||
| ②Padaren diametroa | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④ Materiala | |
| N | NBR |
| S | Silikonazko kautxua |
| U | Uretanezko kautxua |
| F | FKM |
Ikur berdea eredu pertsonalizatuak dira
| ③Pad mota | |
| H | Saihetsarekin laua |
| HB | Hauspo mota |
| ①Hutseko sarreraren norabidea | |
| T | Bertikala |
| X | Albokoa |
| ③Pad mota | |
| H | Saihetsarekin laua |
| HB | Hauspo mota |
| ⑤Bufferaren zehaztapena | |
| J | Birakaria (Aluminioa, Butxak gabe) |
| JB | Birakaria (letoia, kaskarrarekin) |
| JF | Birakaria (altzairua, kaskarrarekin) |
| KB | Biratzen ez dena (letoia, kaskarrarekin) |
| ⑦Hutseko sarrera | |
| B01 | Rc1/8 |
| ②Padaren diametroa | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④ Materiala | |
| N | NBR |
| S | Silikonazko kautxua |
| U | Uretanezko kautxua |
| F | FKM |
Ikur berdea eredu pertsonalizatuak dira
| Padaren diametroa | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥ Buffer trazua | 10 | 10 mm | ● | ● | ● | ||||||
| 20 | 20 mm | ● | — | — | |||||||
| 25 | 25 mm | — | ● | ● | |||||||
| 30 | 30 mm | ● | ● | ● | |||||||
| 50 | 50 mm | — | ● | ● | |||||||
| 75 | 75 mm | — | ● | ● | |||||||
| ⑧Konexio haria | Gizonezko haria | 100 | 100 mm | — | — | ● | |||||
| A14 | M14x1 | ● | — | — | |||||||
| A18 | M18x1,5 | — | ● | — | |||||||
| A22 | M22x1,5 | — | — | ● | |||||||
Malguki-indar erreaktiboa
| Lotura haria | Tentze momentua ±% 5 [N·m] | Buffer-ibilbidea (mm) | Malguki-indar erreaktiboa[N] | |||
| Aluminioa (J) | Letoia, kaskarrarekin (JB/KB) | Altzairua, kaskarrarekin (JF) | 0 kolpean | Kolpe betean | ||
| M14x1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| M18x1,5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| M22x1,5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50.75.100 | 15 | |||||
Pad Materiala eta Ezaugarriak
⚪:Eragin gutxi edo ez △:baldintzen arabera erabil daiteke X:Ez da egokia
|
Materiala
Ezaugarriak
|
Ikurra | Durometroa HS (±5°) |
Kolorea de kautxua |
Funtzionamendua tenperatura tartea (°C) |
Olioa erresistentzia gasolina |
Olioa erresistentzia benzol |
Oinarria erresistentzia |
Azidoa erresistentzia |
Eguraldia | Ozonoa erresistentzia |
Urradura erresistentzia |
Iragazgaitza | Disolbatzailea erresistentzia (benzenoa, toluenoa) |
Aplikazioa |
| NBR | N | 50 | Beltza | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Lan orokorraren transferentzia, Oholtza korrugatua, Xafla plaka, Burdin xafla eta beste |
| Silikonazko kautxua | S | 45 ~ 50 | Zuria | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea, Die-galdaketatik kentzea, Lan mehea, Elikagai-prozesadorea |
| Uretanezko kautxua | U | 50 ~ 60 | Marroia | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Taul korrugatua, Burdinazko plaka, Xafla plaka |
| FKM | F | 60 | Beltza | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lan kimikoa |
| NBR eroalea | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Erdieroaleen lan orokorra (Erresistentzia elektriko estatikoa) | |
| Silikonazko kautxu eroalea | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea (elektrizitate estatikoa) |
Goiko taulak gomazko materialen ezaugarri orokorrak baino ez ditu jasotzen. Ikur urdina eredu pertsonalizatuak dira.
Osagai pneumatikoen aplikazio eskema (hutsean xurgatzeko kopa) hainbat industria-eremutan
I. Oinarrizko indarrak
II. Aplikazioen erauzketa industriaren arabera
A. Medikuntza eta medikuntza industria
A.1: Oinarrizko baldintzak:Garbia eta kutsadurarik gabekoa (FDA/GMP-a betetzen duena), leuna eta kaltegarria ez izatea eta kutsadura gurutzatua prebenitzea
A.2 Eszenatoki nagusiak:
1. Ontzia farmazeutikoa: sendagaien botila / plaka farmazeutikoa / infusio poltsa biltzea (elikagaien kalitateko silikonazko bentosa, partikularik ez isurtzea)
2. Gailu medikoen muntaia: tresna kirurgikoak/kateter medikoak/protesiaren manipulazio piezak (presio negatiboa erregulagarria, deformazio babesa)
3. Laborategi biologikoa: Petri kaxa / zentrifuga-hodi / erreaktibo txartelaren transferentzia (kimiko erresistentea, esterila bateragarria)
B. Elektronika eta erdieroaleen industria
B.1 Oinarrizko baldintzak:antiestatiko (10⁶-10¹¹Ω), doitasun kokatzea (errorea ≤0,01 mm), marradura erresistentzia
B.2 Eszenatoki nagusiak:
1. Txipa/Erdieroalea: obleak maneiatzea, txip-ontziratzea (silikonazko bentosa zeramikazko/antiestatiko porotsua, presio negatibo uniformea haustura saihesteko)
2. PCB/Osagaiak: PCB malgua, mikro osagaiak (0402 erresistentzia) gainazalean muntatuta (silikona/gel/mikro bentosa meheak zimurrak/urratu ez daitezen)
3. Pantaila: LCD/OLED panela, ukipen beirazko harrapaketa (material garden handikoa, orban eta marradurarik gabe)
C. Automobilgintza eta auto piezen industria
C.1 Oinarrizko baldintzak:xurgapen handia (xurgapen disko bakarra ≥500N), espezifikazio anitzeko egokitzapena (metal/plastikoa/beira), irristagaitza
C.2 Eszenatoki nagusiak:
4. Gorputzaren fabrikazioa: altzairuzko plaka / ate-markoa maneiatzeko soldadura (diametro handiko kautxua / bentosa anitzeko sorta, irristagaitzaren ehundura)
5. Beira / Barrualdea: Haizetako instalazioa, larruzko eserlekuaren gainazalaren transferentzia (tenperatura erresistentea den silikonazko / belakizko bentosak, deformazio babesa)
6. Piezak: motorraren zilindroaren gorputza / engranaje-kutxaren karkasa harrapatzea (hutsean + blokeo mekanikoa, erorketaren aurkakoa)
D. Elikagaien eta ontzien industria
D.1 Oinarrizko baldintzak:Elikagaien kalitateko materiala (FDA ziurtagiria), garbitzeko erraza, birrintzeko erresistentea
D.2 Eszenatoki nagusiak:
1. Elikagaien manipulazioa: gozogintza / haragi freskoa / fruta sailkatzea (bentosa xurgapen txikiko bentosa, usainik gabekoa eta garbitzeko erraza)
2. Enbalatzeko automatizazioa: ontziratzeko poltsen irekiera, kartoizko molde antzua (ezabaketa estatikoa/puntu anitzeko xurgapena, ontzi mehe/gogorretarako egokia)
E. Logistika eta biltegiratze industria
E.1 Oinarrizko baldintzak:egokitzapen eraginkorra (ondasunen espezifikazio anitz), presio egonkorra, erorketaren aurkakoa
E.2 Eszenatoki nagusiak:
1. Kartoia maneiatzea: merkataritza elektronikoko kartoiak sailkatzea (xurgapen-matrize erregulagarria, huts-presioa)
2. Plaka/erroilua: Egurrezko taula/plastikozko film erroiluen transferentzia (zerrenda luzea/bentosa anularra, xurgapen uniformea desplazamendua saihesteko)
F. Energia berriak eta industria bereziak
F.1 Energia berria (litiozko bateria/PV):
1. Litiozko bateria plaka (bentosa porotsu antiestatiko, hautsaren aurkakoa), beira fotovoltaikoa (bentosa silikonazko xurgapen handia, marradurarik gabe)
F.2 Inprimaketa eta papera
1. Papera/inprimatutako materiala harrapatzea (paper xurgatzailea, presio negatibo apur bat urratzea eta tinta kutsatzea saihesteko)
III. Oinarrizko egokitzapen logikaren laburpena
| Piezen ezaugarriak | Pipeta egokitzeko programa | Dagozkion industria-eszenatokiak |
| Mehea / Hauskorra / Zehaztasuna | Silikona/zeramikazko materiala, mikro presio negatiboa, mikro xurgapen-tobera | Erdieroale elektronikoak, farmazia |
| Elementu astunak / Tamaina handia | Gomazko materiala, diametro handiko bentosa, bentosa anitzeko sorta | Automobilak, panel logistikoak |
| Osasuna/Kutsaduraren prebentzioa | Elikadura/medikuntza mailako silikona, egitura garbitzeko erraza | Medikuntza, janaria |
| Gainazal bigunak/irregularrak | Belakizko materiala, bentosa deformagarria | Autoen barrualdea, janaria |
| Baldintza antiestatikoak | Silikona antiestatikoa, ioi haizeak lagunduta | erdieroale elektronikoa |
