Deskribapena
Nola ordenatu
Zehaztapenak / Materiala
Aplikazioak
Baliabidea
Zer dira Oinarrizko Blokeo Eraztun Hutseko Bentosa ZP gabe?
Definizioa eta funtzioa
• Hutsean harrapatzeko tresna:Pieza gainazalarekin zigilu bat sortzen du altxatzea eta kokatzea ahalbidetzeko
• Aplikazio malgua:Gainazal leun, lau edo apur bat kurbatuetarako egokia
• Automatizazio-laguntza:Beso robotikoetan, garraiatzaileetan eta manipulazio sistemetan erabiltzen da
Egitura Ezaugarriak
• Elastomero iraunkorrez egina, hala nola silikona edo poliuretanoa
• Sistema robotikoetan karga murrizteko diseinu arina
• Hainbat diametro eta formatan eskuragarri dago aplikazio ezberdinetarako
Oinarrizko Abantailak
Instalazio malgua eta erraza
• Blokeatzeko eraztun-egiturak muntatzea eta ordezkatzea errazten du
• Instalazio-denbora eta mantentze-esfortzua murrizten du
Zigilatzeko errendimendu fidagarria
• Azalera leun eta ez-porotsuetan hutsean helduleku egonkorra bermatzen du
• Abiadura handiko operazioetan xurgapen koherentea mantentzen du
Konponbide kostu-eraginkorra
• Egitura sinpleak fabrikazio eta ordezkapen kostuak murrizten ditu
• Eskala handiko edo ziklo handiko aplikazioetarako aproposa
Iraunkorra eta higadura erresistentea
• Kalitate handiko materialek bizitza luzea eskaintzen dute
• Urradurari eta behin eta berriz erabiltzeari erresistentea
Bateragarritasun zabala
• Hainbat huts-sorgailu eta muntaketa-sistemarekin bateragarria
• Ingurune industrial anitzetarako egokia
Pertsonalizazio eta Ekoizpen Prozesua
Pertsonalizazio aukerak
Automatizazio industrialeko hainbat eskakizun betetzeko, Oinarrizko Blokeo Eraztun Gabeko Hutseko Bentosa ZP guztiz pertsonalizatu daiteke materialaren hautapenetik egitura-diseinuraino:
• Materialen hautaketa
o Silikona (SI): Tenperatura altuko erresistentzia, elektronika eta ingurune garbietarako aproposa
o Poliuretanoa (PU): Higadura erresistentzia bikaina ziklo handiko eragiketetarako
o NBR: Industria aplikazio orokorretarako irtenbide errentagarria
o Aukerako material antiestatikoak edo elikagai-mailakoak industria espezializatuetarako
• Tamaina eta Geometria
o Diametro sorta zabala karga-ahalmen ezberdinekin bat etortzeko
o Hauspo-egitura lauak edo arinak gainazaleko baldintza desberdinetarako
• Gogortasuna eta elastikotasuna (Shore A)
o Produktu delikatu edo hauskorretan material leunagoak
o Konposatu gogorragoak, pisu handiko edo abiadura handiko manipulaziorako
o Malgutasunaren eta iraunkortasunaren arteko oreka optimizatua
• Muntaketa eta Interfazearen bateragarritasuna
o Hainbat euskarri eta huts-sistematara egokitzea
o Hariaren tamaina eta konexio mota bat etortzea (metrikoa, BSP, NPT)
o Muntatzeko elementu edo egokitzaile ezberdinekin integratzea
• Aplikazio-diseinu espezifikoa
o Irristapenaren aurkako gainazal ereduak helduleku hobea izateko
o Ingurune gogoretarako olioarekiko edo produktu kimikoekiko erresistenteak diren materialak
o Tenperatura altuko edo tenperatura baxuko errendimenduaren pertsonalizazioa

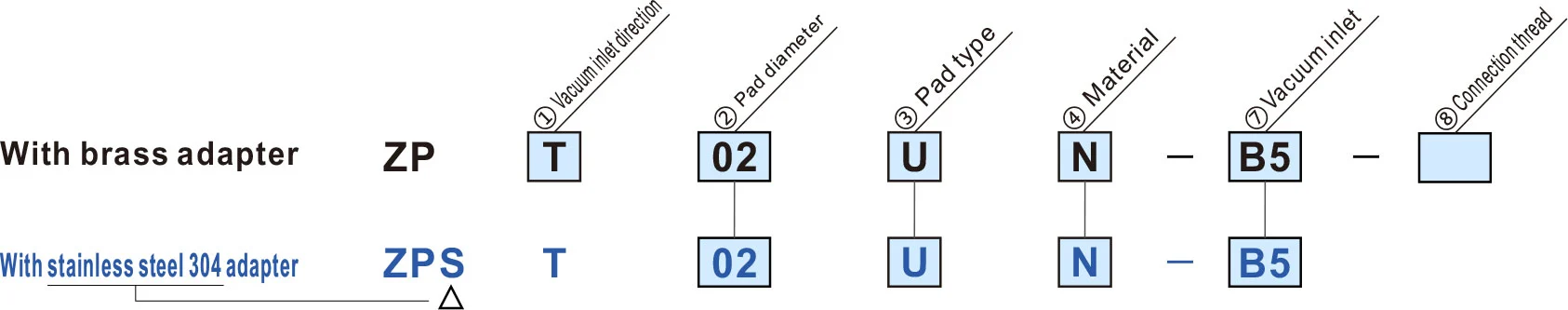

Nola ordenatu
|
③ Pad mota
② Padaren diametroa (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Mota laua/Mota obalatua | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Hauspo Mota | — | — | ● | ● | — | — | — | — | — | — |
| UT | Mota laua mehea | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Mota laua mehea saihetsekin | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiala | |
| N | NBR |
| S | Silikonazko kautxua |
| U | Uretanezko kautxua |
| F | FKM |
| GN | NBR eroalea |
| GS | Silikonazko kautxu eroalea |
Ikur urdina eredu pertsonalizatuak dira
| Egokitzailea Muntatzeko neurriak | |
| Egokigailu bat bezeroak egingo badu, diseinatu egokitzailea eskuinaldean agertzen diren neurriekin. |
|
| ① Hutsaren sarreraren norabidea | ⑦ Hutseko sarrera | ⑧ Konexio-haria | |||||||
| T | Bertikala |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | Albokoa |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② Pad-diametro mota (mm) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3,5x7 | 4x10 | ||
| U | Mota laua/Mota obalatua | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Hauspo Mota | — | — | ● | ● | — | — | — | — | — | — |
| UT | Mota laua mehea | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Mota laua mehea saihetsekin | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiala | |
| N | NBR |
| S | Silikonazko kautxua |
| U | Uretanezko kautxua |
| F | FKM |
| GN | NBR eroalea |
| GS | Silikonazko kautxu eroalea |
Ikur urdina eredu pertsonalizatuak dira.
| ⑧ Konexio-haria | ||
| Ma le haria | A5 | M5 x 0,8 |
| A6 | M6 x 1,0 | |
| Emakumea le haria | B4 | M4 x 0,7 |
| B5 | M5 x 0,8 | |
| ⑦ Hutseko sarrera | |||
| Ma le haria | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Emakumea le haria | B4 | M4 x 0,7 | |
| B5 | M5 x 0,8 | ||
| Ba rb egokitzea | U4 | ø4 hodi bigunetarako | M-5AU-4 |
| N4 | ø4 nylonezko hodietarako | M-5AN-4 | |
| U6 | ø6 hodi bigunetarako | M-5AU-6 | |
| N6 | ø6 nylonezko hodietarako | M-5AN-6 | |
| Ukipen bakarreko doikuntza | 04 | ø4 | |
| 06 | ø6 | ||
| ① Hutsaren sarreraren norabidea | ⑦ Hutseko sarrera | |||||||||
| T | Bertikala |
|
B3B5U4N4U6N60406 |
|||||||
| R | Albokoa |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|

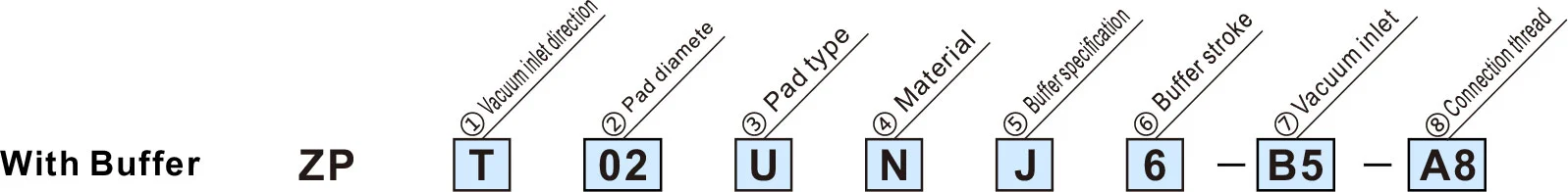

③ Pad mota
② Padaren diametroa (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Mota laua/Mota obalatua | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Hauspo Mota | — | — | ● | ● | — | — | — | — | — | — |
| UT | Mota laua mehea | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Mota laua mehea saihetsekin | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiala | |
| N | NBR |
| S | Silikonazko kautxua |
| U | Uretanezko kautxua |
| F | FKM |
| GN | NBR eroalea |
| GS | Silikonazko kautxu eroalea |
Ikur urdina eredu pertsonalizatuak dira.
| ⑤ Bufferaren zehaztapena | |
| J | Biratzen |
| K | Ez birakaria |
| JN | Biratzen (Buffer plakarik gabe) |
| KN | Ez birakaria (Buffer plakarik gabe) |
| ⑥ Buffer trazua | |
| 6 | 6 mm |
| 10 | 10 mm |
| 15 | 15 mm |
| 25 | 25 mm |
| ⑦ Hutseko sarrera | |||
| Ma le haria | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Emakumea le haria | B3 | M3 x 0,5 | |
| B5 | M5 x 0,8 | ||
| Barb egokitzea | U4 | ø4 hodi bigunetarako | M-5AU-4 |
| N4 | ø4 nylonezko hodietarako | M-5AN-4 | |
| U6 | ø6 hodi bigunetarako | M-5AU-6 | |
| N6 | ø6 nylonezko hodietarako | M-5AN-6 | |
| Ukipen bakarreko doikuntza | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Konexio-haria | |
| A8 | M8 x 1.0 |
Zehaztapenak
| Blokeatzeko eraztuna/ Pad mota | Padaren diametroa/neurriak | Aplikazioa | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Blokeo eraztunik gabe | Laua Mota (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Gainazal lauak eta deformatu gabeak dituzten piezetarako |
| Mota obalatua (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Adsortzio gainazalean mugak dituzten lan piezetarako | |
| Mota laua mehea (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pieza bigunetarako, hala nola xafla meheak edo biniloak. Adsortzio garaian zimurrak edo deformazioak murriztu daitezke. | |
| Mota laua mehea Saihetsekin (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pieza bigunetarako, hala nola xafla meheak edo biniloak. Lanerako piezak kendu daitezke erraz saihetsei esker |
|
| Hauspo Mota (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Bufferentzako lekurik ez dagoenean edo gainazal inklinatutako piezak egiteko | |
| Lock Eraztunarekin | Laua Mota (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Gainazal lauak eta deformatu gabeak dituzten piezetarako |
| Laua Mota Saihetsekin (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Erraz deformatzen diren piezetarako. Lanerako piezak erraz kendu daitezke saihetsei esker | |
| Hauspo Mota (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Bufferentzako lekurik ez dagoenean edo gainazal inklinatutako piezak egiteko | |
| Mota sakona (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Gainazal kurbatuak dituzten piezetarako edo pieza esferikoetarako | |

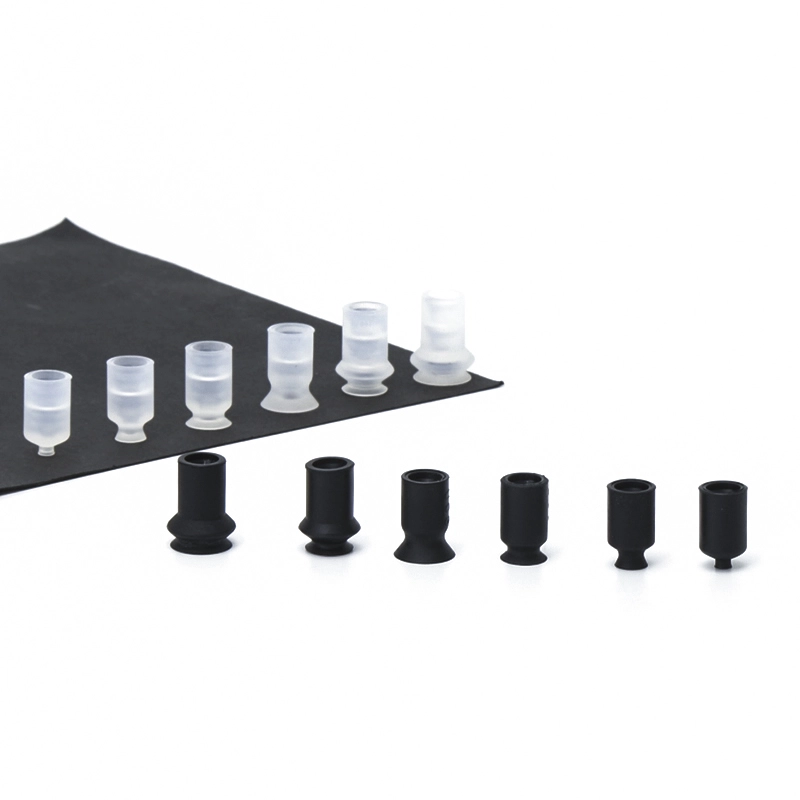

Pad Materiala eta Ezaugarriak
⚪:Eragin gutxi edo ez △:baldintzen arabera erabil daiteke X:Ez da egokia
|
Materiala
Ezaugarriak
|
Ikurra | Durometroa HS (±5°) |
Kolorea de kautxua |
Funtzionamendua tenperatura tartea (°C) |
Olioa erresistentzia gasolina |
Olioa erresistentzia benzol |
Oinarria erresistentzia |
Azidoa erresistentzia |
Eguraldia | Ozonoa erresistentzia |
Urradura erresistentzia |
Iragazgaitza | Disolbatzailea erresistentzia (benzenoa, toluenoa) |
Aplikazioa |
| NBR | N | 50 | Beltza | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Lan orokorraren transferentzia, Oholtza korrugatua, Xafla plaka, Burdin xafla eta beste |
| Silikonazko kautxua | S | 45 ~ 50 | Zuria | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea, Die-galdaketatik kentzea, Lan mehea, Elikagai-prozesadorea |
| Uretanezko kautxua | U | 50 ~ 60 | Marroia | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Taul korrugatua, Burdinazko plaka, Xafla plaka |
| FKM | F | 60 | Beltza | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lan kimikoa |
| NBR eroalea | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Erdieroaleen lan orokorra (Erresistentzia elektriko estatikoa) | |
| Silikonazko kautxu eroalea | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea (elektrizitate estatikoa) |
Goiko taulak gomazko materialen ezaugarri orokorrak baino ez ditu jasotzen. Ikur urdina eredu pertsonalizatuak dira.
Osagai pneumatikoen aplikazio eskema (hutsean xurgatzeko kopa) hainbat industria-eremutan
I. Oinarrizko indarrak
II. Aplikazioen erauzketa industriaren arabera
A. Medikuntza eta medikuntza industria
A.1: Oinarrizko baldintzak:Garbia eta kutsadurarik gabekoa (FDA/GMP-a betetzen duena), leuna eta kaltegarria ez izatea eta kutsadura gurutzatua prebenitzea
A.2 Eszenatoki nagusiak:
1. Ontzia farmazeutikoa: sendagaien botila / plaka farmazeutikoa / infusio poltsa biltzea (elikagaien kalitateko silikonazko bentosa, partikularik ez isurtzea)
2. Gailu medikoen muntaia: tresna kirurgikoak/kateter medikoak/protesiaren manipulazio piezak (presio negatiboa erregulagarria, deformazio babesa)
3. Laborategi biologikoa: Petri kaxa / zentrifuga-hodi / erreaktibo txartelaren transferentzia (kimiko erresistentea, esterila bateragarria)
B. Elektronika eta erdieroaleen industria
B.1 Oinarrizko baldintzak:antiestatiko (10⁶-10¹¹Ω), doitasun kokatzea (errorea ≤0,01 mm), marradura erresistentzia
B.2 Eszenatoki nagusiak:
1. Txipa/Erdieroalea: obleak maneiatzea, txip-ontziratzea (silikonazko bentosa zeramikazko/antiestatiko porotsua, presio negatibo uniformea haustura saihesteko)
2. PCB/Osagaiak: PCB malgua, mikro osagaiak (0402 erresistentzia) gainazalean muntatuta (silikona/gel/mikro bentosa meheak zimurrak/urratu ez daitezen)
3. Pantaila: LCD/OLED panela, ukipen beirazko harrapaketa (material garden handikoa, orban eta marradurarik gabe)
C. Automobilgintza eta auto piezen industria
C.1 Oinarrizko baldintzak:xurgapen handia (xurgapen disko bakarra ≥500N), espezifikazio anitzeko egokitzapena (metal/plastikoa/beira), irristagaitza
C.2 Eszenatoki nagusiak:
4. Gorputzaren fabrikazioa: altzairuzko plaka / ate-markoa maneiatzeko soldadura (diametro handiko kautxua / bentosa anitzeko sorta, irristagaitzaren ehundura)
5. Beira / Barrualdea: Haizetako instalazioa, larruzko eserlekuaren gainazalaren transferentzia (tenperatura erresistentea den silikonazko / belakizko bentosak, deformazio babesa)
6. Piezak: motorraren zilindroaren gorputza / engranaje-kutxaren karkasa harrapatzea (hutsean + blokeo mekanikoa, erorketaren aurkakoa)
D. Elikagaien eta ontzien industria
D.1 Oinarrizko baldintzak:Elikagaien kalitateko materiala (FDA ziurtagiria), garbitzeko erraza, birrintzeko erresistentea
D.2 Eszenatoki nagusiak:
1. Elikagaien manipulazioa: gozogintza / haragi freskoa / fruta sailkatzea (bentosa xurgapen txikiko bentosa, usainik gabekoa eta garbitzeko erraza)
2. Enbalatzeko automatizazioa: ontziratzeko poltsen irekiera, kartoizko molde antzua (ezabaketa estatikoa/puntu anitzeko xurgapena, ontzi mehe/gogorretarako egokia)
E. Logistika eta biltegiratze industria
E.1 Oinarrizko baldintzak:egokitzapen eraginkorra (ondasunen espezifikazio anitz), presio egonkorra, erorketaren aurkakoa
E.2 Eszenatoki nagusiak:
1. Kartoia maneiatzea: merkataritza elektronikoko kartoiak sailkatzea (xurgapen-matrize erregulagarria, huts-presioa)
2. Plaka/erroilua: Egurrezko taula/plastikozko film erroiluen transferentzia (zerrenda luzea/bentosa anularra, xurgapen uniformea desplazamendua saihesteko)
F. Energia berriak eta industria bereziak
F.1 Energia berria (litiozko bateria/PV):
1. Litiozko bateria plaka (bentosa porotsu antiestatiko, hautsaren aurkakoa), beira fotovoltaikoa (bentosa silikonazko xurgapen handia, marradurarik gabe)
F.2 Inprimaketa eta papera
1. Papera/inprimatutako materiala harrapatzea (paper xurgatzailea, presio negatibo apur bat urratzea eta tinta kutsatzea saihesteko)
III. Oinarrizko egokitzapen logikaren laburpena
| Piezen ezaugarriak | Pipeta egokitzeko programa | Dagozkion industria-eszenatokiak |
| Mehea / Hauskorra / Zehaztasuna | Silikona/zeramikazko materiala, mikro presio negatiboa, mikro xurgapen-tobera | Erdieroale elektronikoak, farmazia |
| Elementu astunak / Tamaina handia | Gomazko materiala, diametro handiko bentosa, bentosa anitzeko sorta | Automobilak, panel logistikoak |
| Osasuna/Kutsaduraren prebentzioa | Elikadura/medikuntza mailako silikona, egitura garbitzeko erraza | Medikuntza, janaria |
| Gainazal bigunak/irregularrak | Belakizko materiala, bentosa deformagarria | Autoen barrualdea, janaria |
| Baldintza antiestatikoak | Silikona antiestatikoa, ioi haizeak lagunduta | erdieroale elektronikoa |
Instalazio eskuliburua
PDF Deskargatu
Abisua + Kontuz (Irakurri Erabili aurretik)
PDF Deskargatu

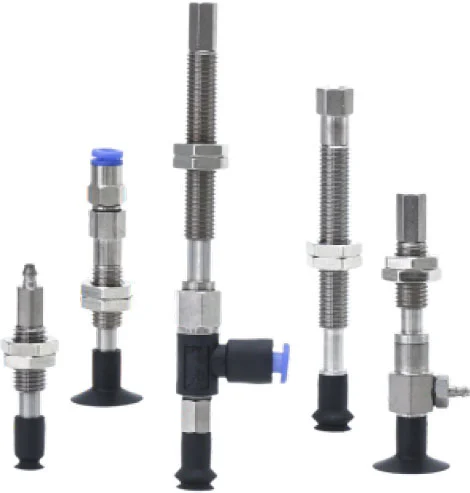

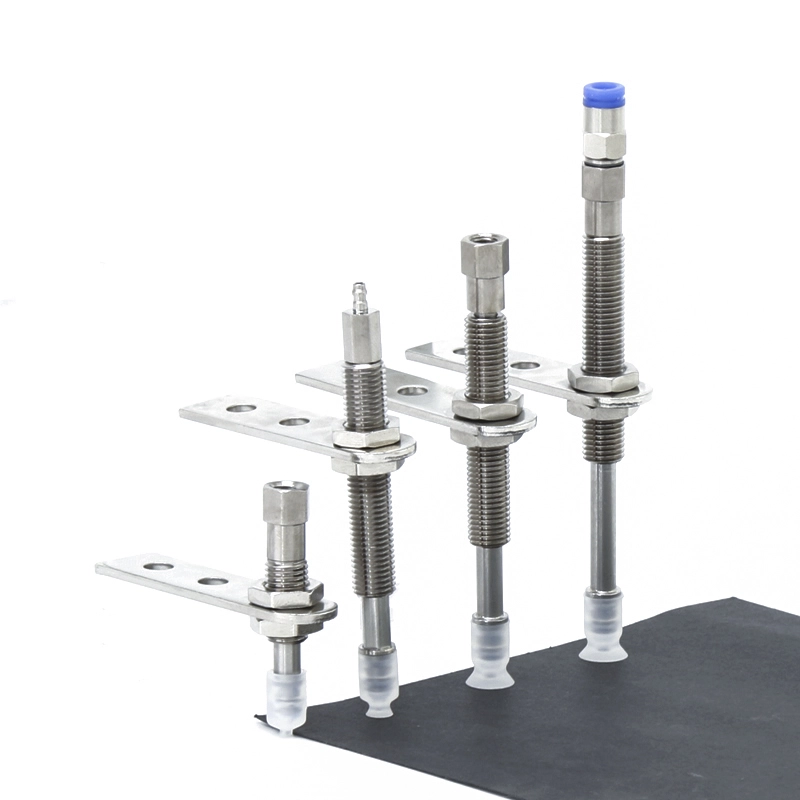

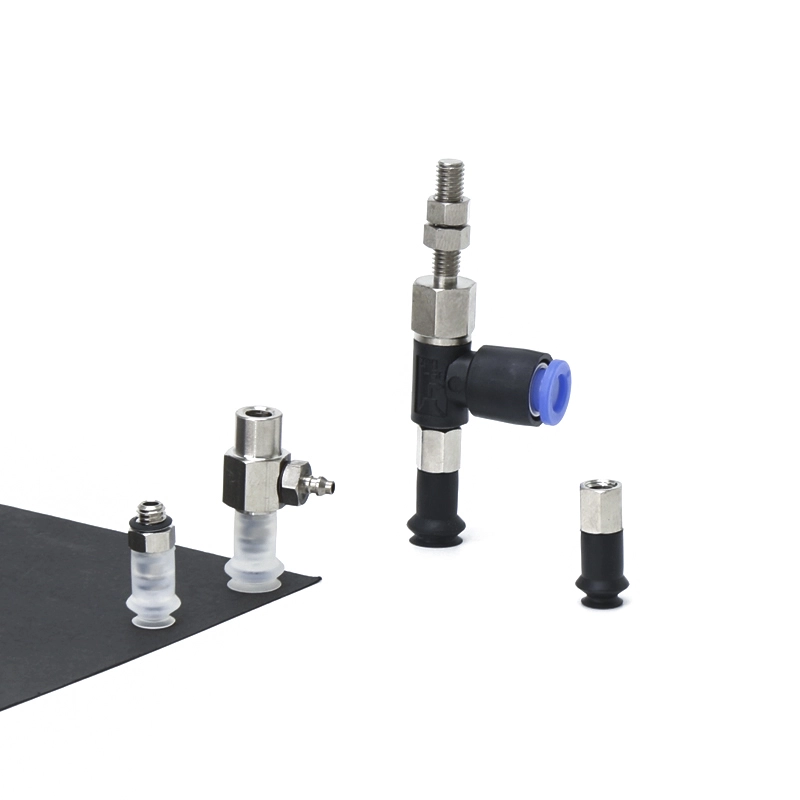

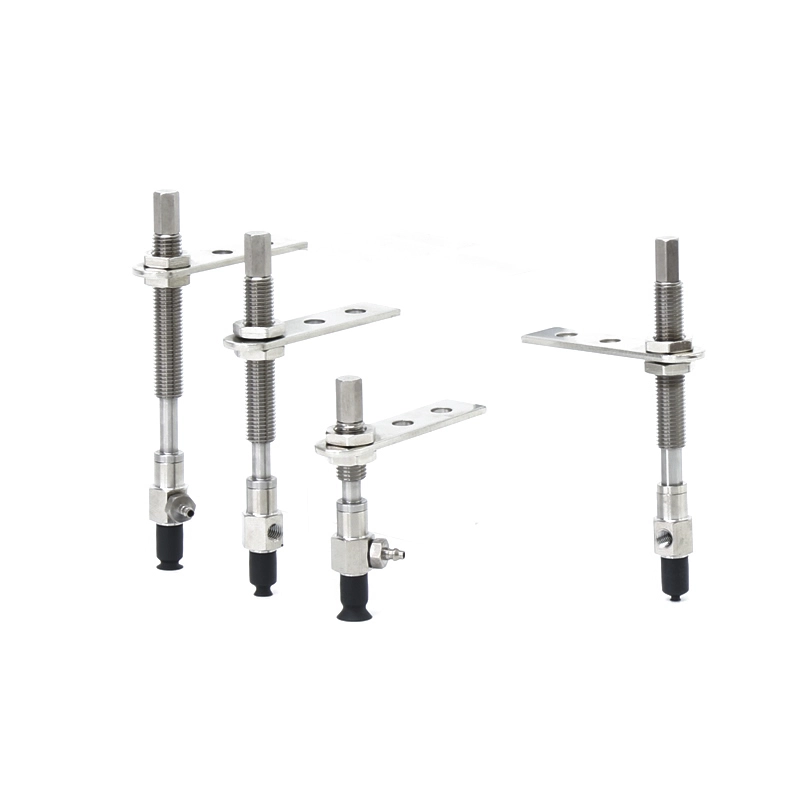

Hot Tags: Oinarrizko Blokeo Eraztun Gabeko Hutseko Bentosak ZP, Txina, Fabrikatzailea, Hornitzailea, Fabrika
Bidali kontsulta
Harremanetarako informazioa
-
Helbidea
Xiaruan herria Baishi herria Yueqing hiria Zhejiang probintzia Txina
-
Tel
-
Posta elektronikoa
Hutseko bentosei, huts-sorgailuei, osagai pneumatikoen osagarriei edo prezioen zerrendari buruzko kontsultak egiteko, utzi zure posta elektronikoa eta 24 orduko epean jarriko gara harremanetan.
