Hutseko xurgapena industria-automatizazioan "hartze malgua" egiteko oinarrizko soluzio bat da, lau abantaila nagusi dituena: atzematea kaltegarria ez dena, material anitzeko/irregular piezak egiteko moldagarritasuna, garbia eta ingurumena babestea eta funtzionamendu malgua. Piezen industria-ezaugarri desberdinetara egokitu daiteke (mehe/lodi, doitasun/lodia, sanitarioa/estandar).

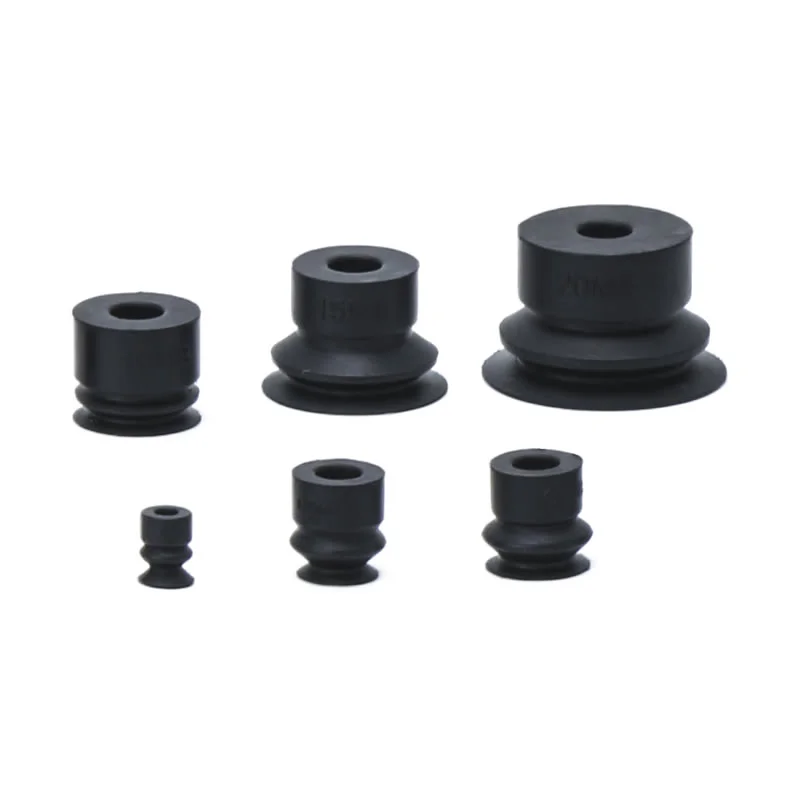

Hauspoa Hutseko Xurgagailuak ZP2-MB
Txinako fabrikatzaile nagusi gisa, gure fabrikak Hauspoa Hutseko Bentosak ZP2-MB eskaintzen ditu (ø4–20 mm-ko diametroak) pieza inklinatu edo esferikoetarako bereziki diseinatuta. Konponbideak eskaintzen ditugu korrugatu (akordeoi estiloko) egitura berezia duten kuxin-funtzionalitatea ahalbidetzen duena, espazio gehigarririk behar izan gabe. NBR, silikonazko eta material antiestatikoetan dauden stockak mantentzen ditugu eta M3/M5 haridun interfaze aukerak eskaintzen ditugu.
Egin klik eta Hasi hautaketa
》Itzuli produktuaren informaziora

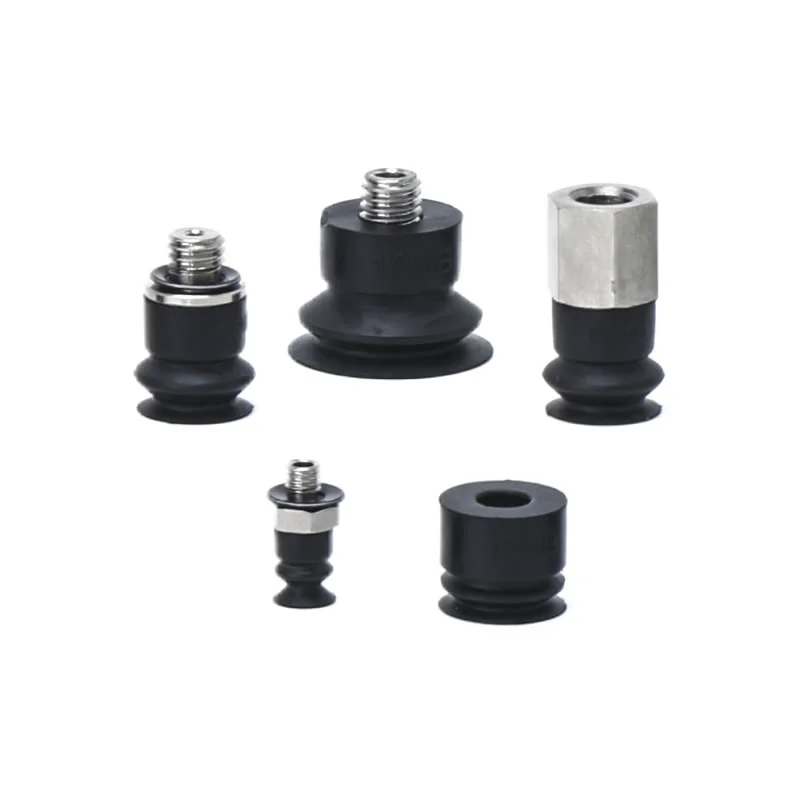

Hauspoa Hutseko Xurgagailuak ZP2-MB
ZP2 serieko hauspoa hutsezko kutxa unitatea
ZP2-T seriea Egokitzaile hauspoa hutsean
Deskribapena
Nola ordenatu
Zehaztapenak / Materiala
Aplikazioak
Baliabidea
Zhejiang Comma Electric Co., Ltd.-k kalitate handiko hauspoak hutseko bentosak ZP2-MB ekoizten ditu profesionalki. Gure fabrikak zerbitzu pertsonalizatuak eta doako laginak ere eskaintzen ditu zuretzat. Automatizazio pneumatikoko sistemen barruko xurgatze-osagai malgua miniaturakoa da, gainazal irregular, esferiko edo inklinatuetarako bereziki diseinatua.
Oinarrizko Teknologiak
Gainazal irregularrekin bateragarritasun handia:Akordeoi-estiloko hauspoaren egitura du, Bellows Vacuum Suction Cups ZP2-MB automatikoki moldatzen da eta estuki moldatzen da piezaren gainazal esferiko, inklinatu edo irregularrean, harrapatzeko prozesu seguru eta egonkorra bermatuz.
Kuxin diseinu integratua:Egitura tolestuak berezko elastikotasun fisikoa eskaintzen du, kontaktu-inpaktua modu eraginkorrean xurgatzen duelarik udaberrian kargatutako buffer muntaketa gehigarririk gabe, eta, beraz, instalazio-espazioa nabarmen kontserbatzen du.
Doitasun Miniaturizazio Aplikazioak:Zehaztasun handiko osagai txikietarako bereziki diseinatua; elektronikaren fabrikazioan, doitasun-muntaian eta automatizazio-sistemetan mikro-pieza maneiatzeko oinarrizko soluzio gisa balio du.
Industria anitzeko aplikagarritasuna:Oso erabilia miniaturazko osagai elektroniko esferikoak, metalezko pieza irregularrak eta plastikozko osagarri inklinatuak harrapatzeko; ezin hobeto integratzen da eskala txikiko sistema robotikoetan eta doitasuneko ontziratzeko ekipoetan.
Espazio egokitzapen trinkoa:Ez da buffer gehigarririk (udaberri motako) instalazio-lekurik behar. Egitura integratua espazioan mugatutako automatizazio-ekipoetarako edo beso robotikoen puntetarako diseinatuta dago, eta hainbat ekoizpen-lerro trinkotan integratzea ahalbidetzen du.
Funtsezko zehaztapenak:Diametro-aukerak: Hauspoa Hutseko Bentosen ZP2-MB hareaztaturiko serieak hainbat diametro estandarretan daude eskuragarri, φ4mm, φ6mm, φ8mm, φ10mm, φ15mm eta φ20mm barne.
Material aukeraketa:Material sorta zabala dago erabilgarri hainbat eskakizun operatibo betetzeko, besteak beste, kautxu nitrilekoa (NBR, ereduaren izendapenean "N" duela), silikonazko kautxua ("S" markatua), poliuretanozko kautxua, baita material espezializatuak ere, adibidez, nitrilo kautxu eroalea eta silikonazko kautxu eroalea ("GS" markatua). Material hauek propietate antiestatikoak eta ingurune kimiko zehatzekiko erresistentzia betetzeko diseinatuta daude.

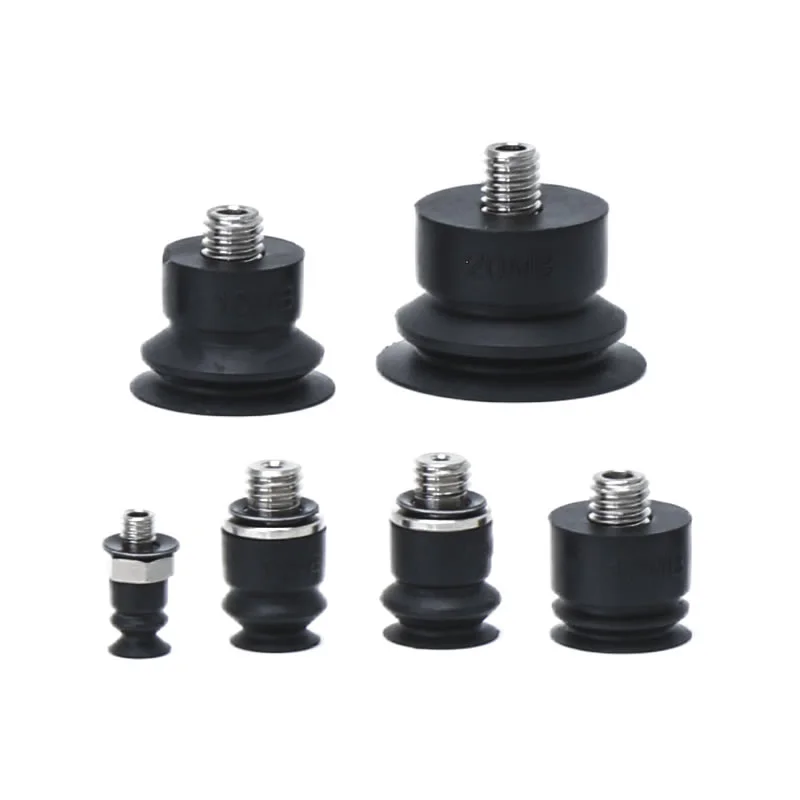

Konexio aukerak:Haridun hainbat konexio eskuragarri daude, besteak beste, A3 M3 × 0,5 kanpoko harietarako (φ4 mm-ko bentosekin bateragarria) eta A5/H5 M5 × 0,8 kanpoko harietarako (φ6 mm, φ8 mm eta bentosa handiagoekin bateragarria). Eredu batzuek B5 barne-haridun junturak ere onartzen dituzte, hutseko kanalizazioekin eta beso robotikoen osagarriekin integraziorik gabekoa erraztuz.

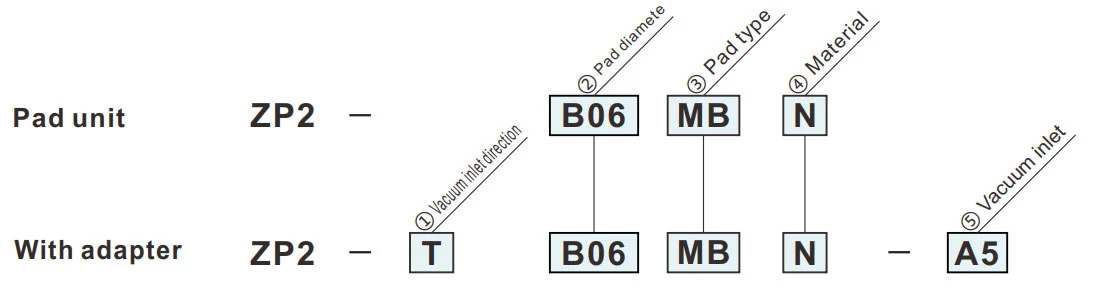

Nola ordenatu
- Bufferrako lekurik ez dagoen tokietan erabiltzeko (iturburu mota).
- Adsortzio gainazal inklinatua duten piezak.
| ①Hutseko sarreraren norabidea | |
| T | Bertikala |
| ③Pad mota | |
| MB | Hauspoa |
|
⑤ Hutseko sarrera
② Padaren diametroa (mm)
|
B04 | B06 | B08 | B10 | B15 | B20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| A3 | M3x0,5 (gizonezkoa) | ● | — | — | — | — | — |
| H5 | M5x0,8 (gizonezkoa) | — | ● | ● | ● | ● | ● |

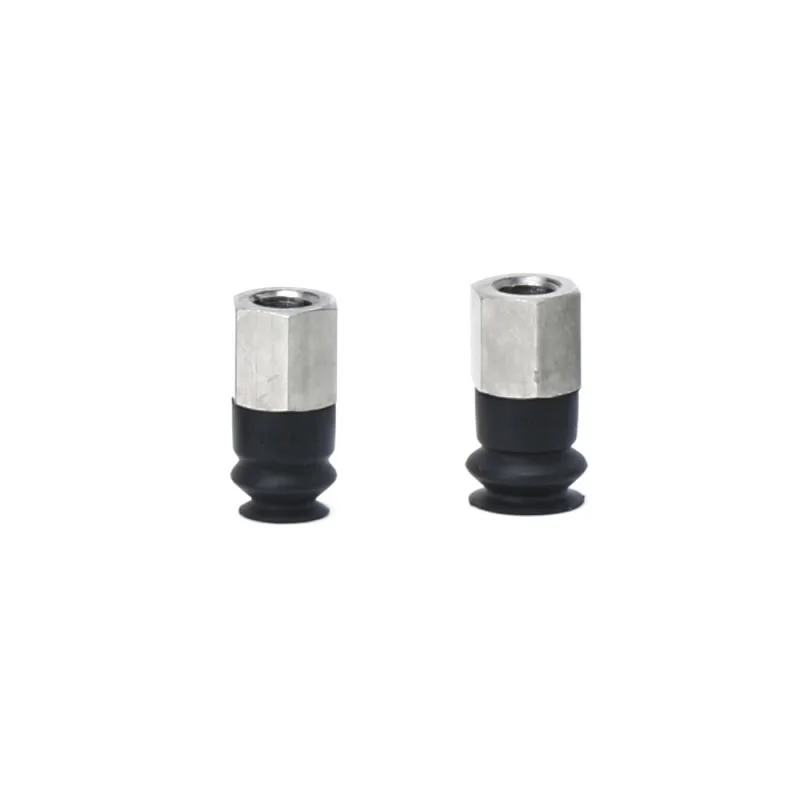

| B5 | M5x0,8 (Emea) | — | ● | ● | — | — | — |
| ④ Materiala | |
| N | NBR |
| S | Silikonazko kautxua |
| U | Uretanezko kautxua |
| F | FKM |
| GN | NBR eroalea |
| GS | Silikonazko kautxu eroalea |
Ikur berdea eredu pertsonalizatuak dira.
Neurriak (mm)
Ikur berdea eredu pertsonalizatuak dira.
MB
Hauspoa
B04
| Eredua | |||
|
② Pad dia. |
③ Pad mota |
④ Pad Materia |
|
| ZP2 | B02 | MB |
N S U F GN GS |
| B04 | |||
| B06 | |||
| 08 | |||
Erreferentziarako eredua: ZP2-B04MBS
Egokitzailea Muntatzeko neurriak
MB
Hauspoa
B06,B08
| Eredua | øA | øB | øC | øD | |||
|
② Pad dia. |
③ Pad mota |
④ Pad Materiala |
|||||
| ZP2 | B06 | MB |
N S U F GN GS |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
Erreferentziarako eredua: ZP2-B06MBN
Egokitzailea Muntatzeko neurriak
MB
Hauspoa
B10,B15,B20
| Eredua | øA | øB | øC | øD | øE | øF | G | Y | |||
|
② Pad dia. |
③ Pad mota |
④ Pad Materiala |
|||||||||
| ZP2 | B10 | MB |
N S U F GN GS |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| B15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| B20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
Erreferentziarako eredua: ZP2-B10MBN
Egokitzailea Muntatzeko neurriak
Pad aplikagarria: B10MB B15MB
Pad aplikagarria: B20MB
Pad Materiala eta Ezaugarriak
⚪:Eragin gutxi edo ez △:baldintzen arabera erabil daiteke X:Ez da egokia
|
Materiala
Ezaugarriak
|
Ikurra | Durometroa HS (±5°) |
Kolorea de kautxua |
Funtzionamendua tenperatura tartea (°C) |
Olioa erresistentzia gasolina |
Olioa erresistentzia benzol |
Oinarria erresistentzia |
Azidoa erresistentzia |
Eguraldia | Ozonoa erresistentzia |
Urradura erresistentzia |
Iragazgaitza | Disolbatzailea erresistentzia (benzenoa, toluenoa) |
Aplikazioa |
| NBR | N | 50 | Beltza | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Lan orokorraren transferentzia, Oholtza korrugatua, Xafla plaka, Burdin xafla eta beste |
| Silikonazko kautxua | S | 45 ~ 50 | Zuria | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea, Die-galdaketatik kentzea, Lan mehea, Elikagai-prozesadorea |
| Uretanezko kautxua | U | 50 ~ 60 | Marroia | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Taul korrugatua, Burdinazko plaka, Xafla plaka |
| FKM | F | 60 | Beltza | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lan kimikoa |
| NBR eroalea | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Erdieroaleen lan orokorra (Erresistentzia elektriko estatikoa) | |
| Silikonazko kautxu eroalea | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea (elektrizitate estatikoa) |
Goiko taulak gomazko materialen ezaugarri orokorrak baino ez ditu jasotzen. Ikur urdina eredu pertsonalizatuak dira.
Osagai pneumatikoen aplikazio eskema (hutsean xurgatzeko kopa) hainbat industria-eremutan
I. Oinarrizko indarrak
II. Aplikazioen erauzketa industriaren arabera
A. Medikuntza eta medikuntza industria
A.1: Oinarrizko baldintzak:Garbia eta kutsadurarik gabekoa (FDA/GMP-a betetzen duena), leuna eta kaltegarria ez izatea eta kutsadura gurutzatua prebenitzea
A.2 Eszenatoki nagusiak:
1. Ontzia farmazeutikoa: sendagaien botila / plaka farmazeutikoa / infusio poltsa biltzea (elikagaien kalitateko silikonazko bentosa, partikularik ez isurtzea)
2. Gailu medikoen muntaia: tresna kirurgikoak/kateter medikoak/protesiaren manipulazio piezak (presio negatiboa erregulagarria, deformazio babesa)
3. Laborategi biologikoa: Petri kaxa / zentrifuga-hodi / erreaktibo txartelaren transferentzia (kimiko erresistentea, esterila bateragarria)
B. Elektronika eta erdieroaleen industria
B.1 Oinarrizko baldintzak:antiestatiko (10⁶-10¹¹Ω), doitasun kokatzea (errorea ≤0,01 mm), marradura erresistentzia
B.2 Eszenatoki nagusiak:
1. Txipa/Erdieroalea: obleak maneiatzea, txip-ontziratzea (silikonazko bentosa zeramikazko/antiestatiko porotsua, presio negatibo uniformea haustura saihesteko)
2. PCB/Osagaiak: PCB malgua, mikro osagaiak (0402 erresistentzia) gainazalean muntatuta (silikona/gel/mikro bentosa meheak zimurrak/urratu ez daitezen)
3. Pantaila: LCD/OLED panela, ukipen beirazko harrapaketa (material garden handikoa, orban eta marradurarik gabe)
C. Automobilgintza eta auto piezen industria
C.1 Oinarrizko baldintzak:xurgapen handia (xurgapen disko bakarra ≥500N), espezifikazio anitzeko egokitzapena (metal/plastikoa/beira), irristagaitza
C.2 Eszenatoki nagusiak:
4. Gorputzaren fabrikazioa: altzairuzko plaka / ate-markoa maneiatzeko soldadura (diametro handiko kautxua / bentosa anitzeko sorta, irristagaitzaren ehundura)
5. Beira / Barrualdea: Haizetako instalazioa, larruzko eserlekuaren gainazalaren transferentzia (tenperatura erresistentea den silikonazko / belakizko bentosak, deformazio babesa)
6. Piezak: motorraren zilindroaren gorputza / engranaje-kutxaren karkasa harrapatzea (hutsean + blokeo mekanikoa, erorketaren aurkakoa)
D. Elikagaien eta ontzien industria
D.1 Oinarrizko baldintzak:Elikagaien kalitateko materiala (FDA ziurtagiria), garbitzeko erraza, birrintzeko erresistentea
D.2 Eszenatoki nagusiak:
1. Elikagaien manipulazioa: gozogintza / haragi freskoa / fruta sailkatzea (bentosa xurgapen txikiko bentosa, usainik gabekoa eta garbitzeko erraza)
2. Enbalatzeko automatizazioa: ontziratzeko poltsen irekiera, kartoizko molde antzua (ezabaketa estatikoa/puntu anitzeko xurgapena, ontzi mehe/gogorretarako egokia)
E. Logistika eta biltegiratze industria
E.1 Oinarrizko baldintzak:egokitzapen eraginkorra (ondasunen espezifikazio anitz), presio egonkorra, erorketaren aurkakoa
E.2 Eszenatoki nagusiak:
1. Kartoia maneiatzea: merkataritza elektronikoko kartoiak sailkatzea (xurgapen-matrize erregulagarria, huts-presioa)
2. Plaka/erroilua: Egurrezko taula/plastikozko film erroiluen transferentzia (zerrenda luzea/bentosa anularra, xurgapen uniformea desplazamendua saihesteko)
F. Energia berriak eta industria bereziak
F.1 Energia berria (litiozko bateria/PV):
1. Litiozko bateria plaka (bentosa porotsu antiestatiko, hautsaren aurkakoa), beira fotovoltaikoa (bentosa silikonazko xurgapen handia, marradurarik gabe)
F.2 Inprimaketa eta papera
1. Papera/inprimatutako materiala harrapatzea (paper xurgatzailea, presio negatibo apur bat urratzea eta tinta kutsatzea saihesteko)
III. Oinarrizko egokitzapen logikaren laburpena
| Piezen ezaugarriak | Pipeta egokitzeko programa | Dagozkion industria-eszenatokiak |
| Mehea / Hauskorra / Zehaztasuna | Silikona/zeramikazko materiala, mikro presio negatiboa, mikro xurgapen-tobera | Erdieroale elektronikoak, farmazia |
| Elementu astunak / Tamaina handia | Gomazko materiala, diametro handiko bentosa, bentosa anitzeko sorta | Automobilak, panel logistikoak |
| Osasuna/Kutsaduraren prebentzioa | Elikadura/medikuntza mailako silikona, egitura garbitzeko erraza | Medikuntza, janaria |
| Gainazal bigunak/irregularrak | Belakizko materiala, bentosa deformagarria | Autoen barrualdea, janaria |
| Baldintza antiestatikoak | Silikona antiestatikoa, ioi haizeak lagunduta | erdieroale elektronikoa |
