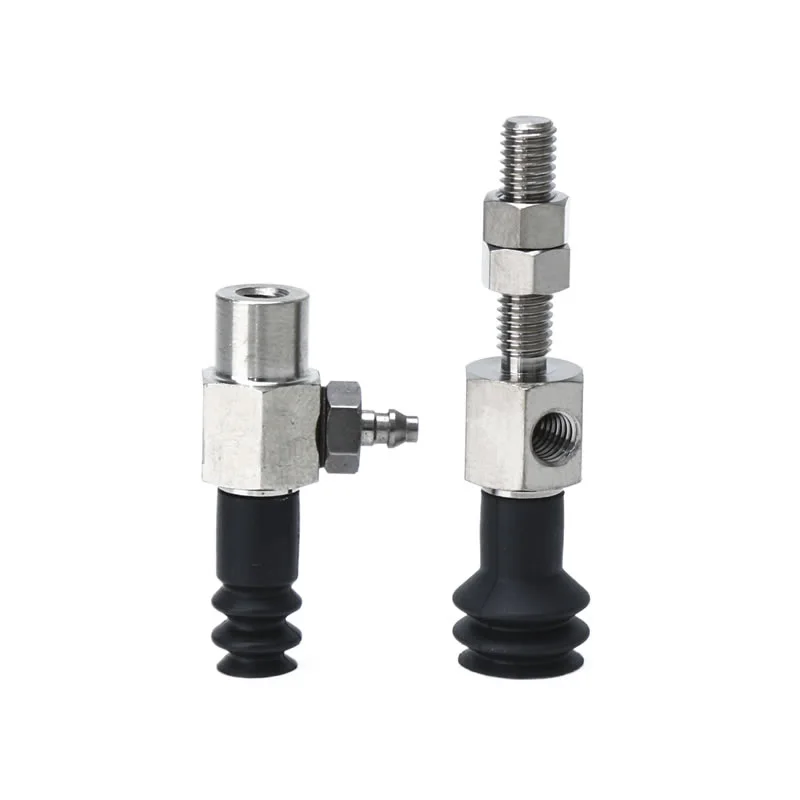

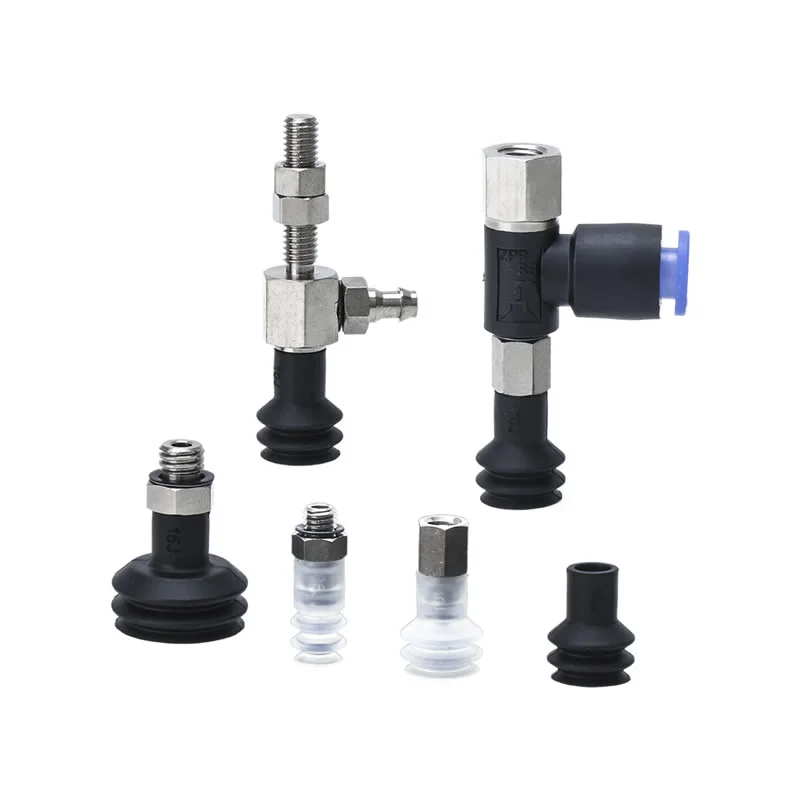

Hauspoa Blokeatzeko Eraztun Hutseko Bentosak ZP2-J
Commaelec ZP2-J hutseko bentosak blokeatzeko eraztunik gabeko hauspoen fabrikatzailea da, 2,5 eta 3,5 geruzako aukerak (φ6–φ30mm) eskaintzen ditu pieza txikiak edo inklinatuak maneiatzeko trinko eta moldagarrirako. Kalitate handiko goma, silikona eta material antiestatikoek xurgapen egonkorra bermatzen dute. Instalazio malguak hutsean sartze bertikal/alboko eta moldagailuekin edo beso robotikoekin integratzea onartzen du.
Egin klik eta Hasi hautaketa
》Itzuli produktuaren informaziora
Hauspoa Blokeatzeko Eraztun Hutseko Bentosak ZP2-J
ZP2 serieko hauspoen pad-unitatea
ZP2-T seriea Egokitzaile hauspoak hutsean
ZP2-R seriea Egokitzaile hauspoak hutsean
ZP2-Y seriea Egokitzaile hauspoak hutsean
Deskribapena
Nola ordenatu
Zehaztapenak / Materiala
Aplikazioak
Baliabidea
Blokeo Eraztun Gabeko Hauspoak Hutseko Xurgapen Kopak ZP2-J automatizazio aplikazio trinko, zehatz eta moldagarrietarako diseinatuta daude. Osagai txikiak, pieza irregularrak eta espazio mugatua duten produkzio-lerroetarako aproposak dira.
ZP2-J hauspoen edalontzien ezaugarri nagusiak blokeo-eraztunik gabe
Malgutasun handia
Etapa anitzeko akordeoiaren diseinuak (2,5 geruza edo 3,5 geruza) trazu bertikala xurgatzea ahalbidetzen du, altuera desberdintasunak eta lerrokadura txikiak konpentsatuz.
Gainazal irregularretan edo inklinatuetan atxikitze egonkorra bermatzen du.
Forma delikatu edo irregularreko piezak onartzen ditu kalterik eragin gabe.
Ez da blokeo-eraztunrik behar
2,5 geruzako modeloek ez dute blokeo-eraztunrik behar, instalazioa erraztuz eta muntatzeko denbora murriztuz.
φ6mm, φ10mm eta φ15mm diametroetan eskuragarri, xurgatze-baldintza ezberdinekin bat egiteko.
Atxikimendu fidagarria mantentzen du blokeatzeko hardwarerik ez dagoen arren.
Muntatze Mota
Beso robotikoetan eta estazio automatizatuetan zuzenean edo modular integratzeko diseinatua.
Egitura trinkoa ekoizpen-lerroetan espazio estuetara egokitzen da.
Materialen manipulazio eraginkorra onartzen du elektronika, injekzio-moldeaketa eta metalgintzako industria txikietan.
Material Barietatea
Hauspoa Blokeatzeko Eraztun Hutseko Bentosa ZP2-J kalitate handiko silikona, kautxu edo poliuretano (PU) erabiliz fabrikatzen da, urradura-erresistentzia eta malgutasun paregabearen konbinazioa eskainiz.
Elektronika fabrikatzeko gela garbiekin edo ingurune antiestatikoekin bateragarria.
Epe luzeko iraunkortasuna bermatzen du maiz zikloetan, hutsaren errendimendu koherentea mantenduz.
Zein da ZP2-J eta ZP2-ZJren arteko aldea?
ZP2-J
Mota:Hauspo anitzeko hauspoa Blokeatzeko eraztunik Hutseko bentosak ZP2-J
Blokeatzeko eraztuna:Aukerakoa; 2,5 geruzako modeloek ez dute blokeo-eraztunrik behar
Tamainak:2,5 geruza (φ6mm, φ10mm, φ15mm), 3.5 geruza (φ9mm, φ14mm, φ16mm, φ25mm, φ30mm)
Aplikazioak:Ondo funtzionatzen du gainazal inklinatuetan edo buffer espazio mugatuetan; elektronika txikietarako aproposa, injekzio bidez moldatutako piezak eta metalezko osagai trinkoetarako
Malgutasuna:Trazu bertikaleko xurgapen handia akordeoiaren diseinuari esker
Muntaketa:Integrazio trinkoa eta erraza beso robotikoetan eta estazio automatizatuetan
ZP2-ZJ
Mota:Etapa bakarreko edo etapa biko hauspoa huts-ontzia, blokeo-eraztunarekin
Blokeatzeko eraztuna:Beharrezkoa da muntaketa segururako
Tamainak:Normalean ZP2-J baino diametro handiagoak; pieza astunagoak edo handiagoak egiteko diseinatuta
Aplikazioak:Zertxobait handiagoak, astunagoak edo zurrunagoak diren objektuetarako egokia; automatizazio industrialean erabili ohi da, non egonkortasuna eta eranskin segurua funtsezkoak diren
Malgutasuna:Trazuaren xurgapena moderatua; muturreko konpentsazio bertikalean jarri beharrean euste fidagarrian zentratu
Muntaketa:Eranskin segurua lortzeko blokeo-eraztuna behar du, muntatzeko hardware estandarrekin bateragarria

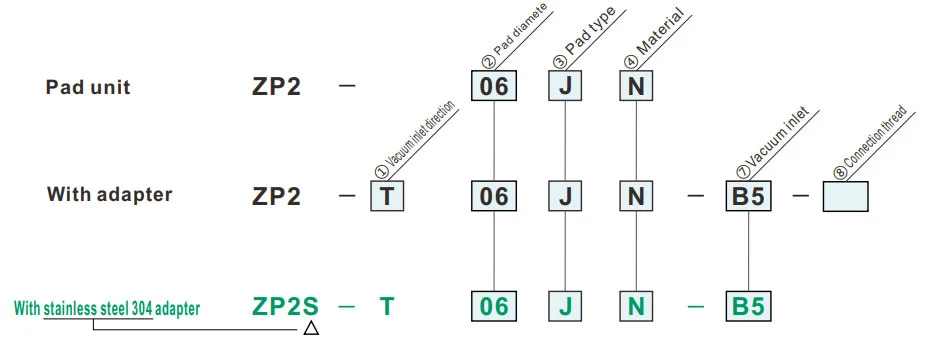

Nola ordenatu
- Bufferrako lekurik ez dagoen tokietan erabiltzeko (iturburu mota).
- Adsortzio gainazal inklinatua duten piezak.
- ZP serieko egokigailurako aplikagarria.
| ①Hutseko sarreraren norabidea | ⑦Hutseko sarrera | ⑧Konexio haria | ||
| T | Bertikala |
|
A5A6 |
— |
|
B4B5 |
— | ||
| R | Albokoa |
|
0406 |
A5A6 |
|
B4B5 |
|||
| Y |
|
U4N4U6N6B5 |
A5A6 |
|
|
B5B6 |
|||
| ②Padaren diametroa (mm) | |
| 06 | ø6 |
| B10 | ø10 |
| B15 | ø15 |
| ③Pad mota | |
| J | Hauspoa (2,5 etapa) |
| ⑦Hutseko sarrera | |||
| Gizonezko haria | A5 | M5 x0,8 | |
| A6 | M6 x1.0 | ||
| Emakumezkoen haria | B4 | M4 x0,7 | |
| B5 | M5 x0,8 | ||
| Barb egokitzea | U4 | ø4 hodi bigunetarako | M-5AU-4 |
| N4 | ø4 nylonezko hodietarako | M-5AN-4 | |
| U6 | ø6 hodi bigunetarako | M-5AU-6 | |
| N6 | ø6 nylonezko hodietarako | M-5AN-6 | |
| Ukipen bakarreko doikuntza | 04 | ø4 | |
| 06 | ø6 | ||
| ④ Materiala | |
| N | NBR |
| S | Silikonazko kautxua |
| U | Uretanezko kautxua |
| F | FKM |
| GN | NBR eroalea |
| GS | Silikonazko kautxu eroalea |
reen ikurra eredu pertsonalizatuak dira.
| ⑧Konexio haria | ||
| Gizonezko haria | A5 | M5 x0,8 |
| A6 | M6 x1.0 | |
| Emakumezkoen haria | B4 | M4 x0,7 |
| B5 | M5 x0,8 | |
Neurriak (mm)
Ikur berdea eredu pertsonalizatuak dira.
J
Hauspoa
| Eredua | øA | øB | øC | |||
|
② Pad dia. |
③ Pad mota |
④ Pad Materiala |
||||
| ZP2 | 06 | J |
N S U F GN GS |
6 | 7 | 8 |
| B10 | 10 | 11 | 12 | |||
| B15 | 15 | 16 | 17 | |||
Erreferentziarako eredua: ZP2-06JN

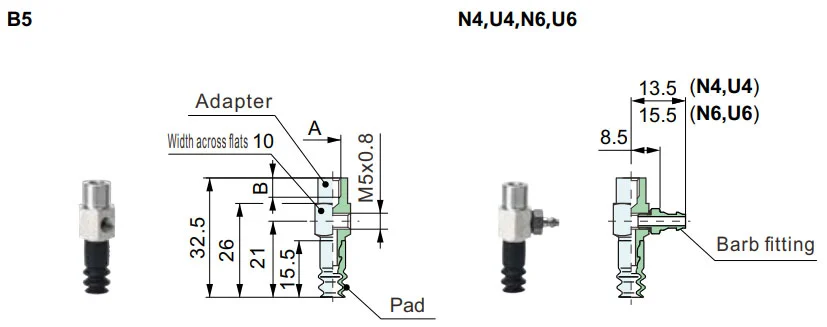

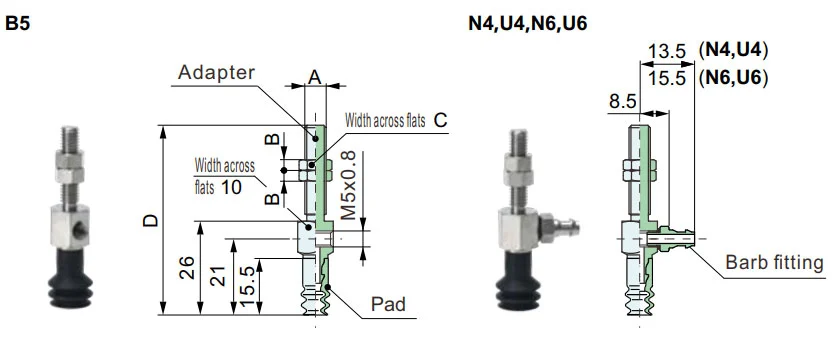

Egokitzailea Muntatzeko neurriak
ZP2-T
Bertikala
A5, A6
| Eredua | A | B | C | D | Egokitu | |||||
|
① Hutsean sarrerako norabidea |
② Pad dia. |
③ Pad mota |
④ Pad Materiala |
⑦ Hutsean sarrera |
||||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
A5 | M5x0,8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| A6 | M6x1.0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
Erreferentziarako eredua: ZP2-TB10JGN-A5
ZP2-T
Bertikala
B4, B5
| Eredua | A | B | Egokitu | |||||
|
① Hutsean sarrerako norabidea |
② Pad dia. |
③ Pad mota |
④ Pad Materiala |
⑦ Hutsean sarrera |
||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
B4 | M5x0,8 | 4 | ZPT1-B4 ZPST1-B4 |
| B5 | M6x1.0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
Erreferentziarako eredua: ZP2-TB15JN-B5

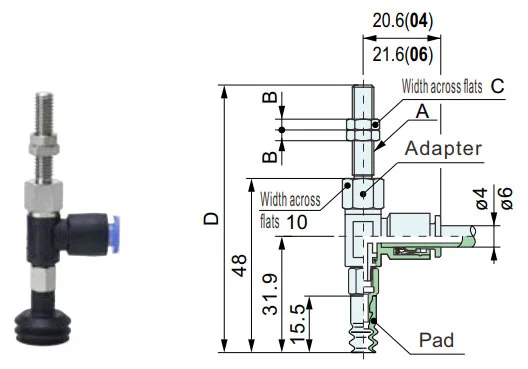

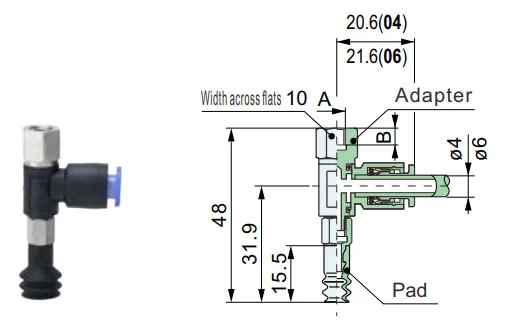

ZP2-R
Albokoa
A5, A6
| Eredua | A | B | C | D | Egokitu | ||||||||
|
① Hutsean sarrerako norabidea |
② Pad dia. |
③ Pad mota |
④ Pad Materiala |
⑦ Hutsean sarrera |
⑧ Konexioa haria |
⑦ Hutsean sarrera |
⑧ Konexioa haria |
||||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
A5 | M5x0,8 | 4 | 7 | 69 | ZPY1 |
04 06 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 74 | A6 | ||||||||
Erreferentziarako eredua: ZP2-R06JGN-04-A5 Erreferentziarako egokitzailea: ZPR1-04-A5
ZP2-R
Albokoa
B4, B5
| Eredua | A | B | Egokitu | ||||||||
|
① Hutsean sarrerako norabidea |
② Pad dia. |
③ Pad mota |
④ Pad Materiala |
⑦ Hutsean sarrera |
⑧ Konexioa haria |
⑦ Hutsean sarrera |
⑧ Konexioa haria |
||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
B4 | M4x0,7 | 4 | ZPY1 |
04 06 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Erreferentziarako eredua: ZP2-RB10JN-06-B5 Erreferentziarako egokitzailea: ZPR1-06-B5
ZP2-Y
Albokoa
A5, A6
| Eredua | A | B | C | D | Egokitu | ||||||||
|
① Hutsean sarrerako norabidea |
② Pad dia. |
③ Pad mota |
④ Pad Materiala |
⑦ Hutsean sarrera |
⑧ Konexioa haria |
⑦ Hutsean sarrera |
⑧ Konexioa haria |
||||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | M5x0,8 | 4 | 7 | 47.5 | ZPY1 | B5 N4 U4 N6 U6 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 53 | A6 | ||||||||
Erreferentziarako eredua: ZP2-YB15JGN-U4-A6 Erreferentziarako egokitzailea: ZPY1-U4-A6
ZP2-Y
Albokoa
B4, B5
| Eredua | A | B | Egokitu | ||||||||
|
① Hutsean sarrerako norabidea |
② Pad dia. |
③ Pad mota |
④ Pad Materiala |
⑦ Hutsean sarrera |
⑧ Konexioa haria |
⑦ Hutsean sarrera |
⑧ Konexioa haria |
||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B4 | M4x0,7 | 4 | ZPY1 | B5 N4 U4 N6 U6 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Erreferentziarako eredua: ZP2-Y06JS-N4-B4 Erreferentziarako egokitzailea: ZPY1-N4-B4
Pad Materiala eta Ezaugarriak
⚪:Eragin gutxi edo ez △:baldintzen arabera erabil daiteke X:Ez da egokia
|
Materiala
Ezaugarriak
|
Ikurra | Durometroa HS (±5°) |
Kolorea de kautxua |
Funtzionamendua tenperatura tartea (°C) |
Olioa erresistentzia gasolina |
Olioa erresistentzia benzol |
Oinarria erresistentzia |
Azidoa erresistentzia |
Eguraldia | Ozonoa erresistentzia |
Urradura erresistentzia |
Iragazgaitza | Disolbatzailea erresistentzia (benzenoa, toluenoa) |
Aplikazioa |
| NBR | N | 50 | Beltza | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Lan orokorraren transferentzia, Oholtza korrugatua, Xafla plaka, Burdin xafla eta beste |
| Silikonazko kautxua | S | 45 ~ 50 | Zuria | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea, Die-galdaketatik kentzea, Lan mehea, Elikagai-prozesadorea |
| Uretanezko kautxua | U | 50 ~ 60 | Marroia | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Taul korrugatua, Burdinazko plaka, Xafla plaka |
| FKM | F | 60 | Beltza | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lan kimikoa |
| NBR eroalea | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Erdieroaleen lan orokorra (Erresistentzia elektriko estatikoa) | |
| Silikonazko kautxu eroalea | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea (elektrizitate estatikoa) |
Goiko taulak gomazko materialen ezaugarri orokorrak baino ez ditu jasotzen. Ikur urdina eredu pertsonalizatuak dira.
Osagai pneumatikoen aplikazio eskema (hutsean xurgatzeko kopa) hainbat industria-eremutan
I. Oinarrizko indarrak
II. Aplikazioen erauzketa industriaren arabera
A. Medikuntza eta medikuntza industria
A.1: Oinarrizko baldintzak:Garbia eta kutsadurarik gabekoa (FDA/GMP-a betetzen duena), leuna eta kaltegarria ez izatea eta kutsadura gurutzatua prebenitzea
A.2 Eszenatoki nagusiak:
1. Ontzia farmazeutikoa: sendagaien botila / plaka farmazeutikoa / infusio poltsa biltzea (elikagaien kalitateko silikonazko bentosa, partikularik ez isurtzea)
2. Gailu medikoen muntaia: tresna kirurgikoak/kateter medikoak/protesiaren manipulazio piezak (presio negatiboa erregulagarria, deformazio babesa)
3. Laborategi biologikoa: Petri kaxa / zentrifuga-hodi / erreaktibo txartelaren transferentzia (kimiko erresistentea, esterila bateragarria)
B. Elektronika eta erdieroaleen industria
B.1 Oinarrizko baldintzak:antiestatiko (10⁶-10¹¹Ω), doitasun kokatzea (errorea ≤0,01 mm), marradura erresistentzia
B.2 Eszenatoki nagusiak:
1. Txipa/Erdieroalea: obleak maneiatzea, txip-ontziratzea (silikonazko bentosa zeramikazko/antiestatiko porotsua, presio negatibo uniformea haustura saihesteko)
2. PCB/Osagaiak: PCB malgua, mikro osagaiak (0402 erresistentzia) gainazalean muntatuta (silikona/gel/mikro bentosa meheak zimurrak/urratu ez daitezen)
3. Pantaila: LCD/OLED panela, ukipen beirazko harrapaketa (material garden handikoa, orban eta marradurarik gabe)
C. Automobilgintza eta auto piezen industria
C.1 Oinarrizko baldintzak:xurgapen handia (xurgapen disko bakarra ≥500N), espezifikazio anitzeko egokitzapena (metal/plastikoa/beira), irristagaitza
C.2 Eszenatoki nagusiak:
4. Gorputzaren fabrikazioa: altzairuzko plaka / ate-markoa maneiatzeko soldadura (diametro handiko kautxua / bentosa anitzeko sorta, irristagaitzaren ehundura)
5. Beira / Barrualdea: Haizetako instalazioa, larruzko eserlekuaren gainazalaren transferentzia (tenperatura erresistentea den silikonazko / belakizko bentosak, deformazio babesa)
6. Piezak: motorraren zilindroaren gorputza / engranaje-kutxaren karkasa harrapatzea (hutsean + blokeo mekanikoa, erorketaren aurkakoa)
D. Elikagaien eta ontzien industria
D.1 Oinarrizko baldintzak:Elikagaien kalitateko materiala (FDA ziurtagiria), garbitzeko erraza, birrintzeko erresistentea
D.2 Eszenatoki nagusiak:
1. Elikagaien manipulazioa: gozogintza / haragi freskoa / fruta sailkatzea (bentosa xurgapen txikiko bentosa, usainik gabekoa eta garbitzeko erraza)
2. Enbalatzeko automatizazioa: ontziratzeko poltsen irekiera, kartoizko molde antzua (ezabaketa estatikoa/puntu anitzeko xurgapena, ontzi mehe/gogorretarako egokia)
E. Logistika eta biltegiratze industria
E.1 Oinarrizko baldintzak:egokitzapen eraginkorra (ondasunen espezifikazio anitz), presio egonkorra, erorketaren aurkakoa
E.2 Eszenatoki nagusiak:
1. Kartoia maneiatzea: merkataritza elektronikoko kartoiak sailkatzea (xurgapen-matrize erregulagarria, huts-presioa)
2. Plaka/erroilua: Egurrezko taula/plastikozko film erroiluen transferentzia (zerrenda luzea/bentosa anularra, xurgapen uniformea desplazamendua saihesteko)
F. Energia berriak eta industria bereziak
F.1 Energia berria (litiozko bateria/PV):
1. Litiozko bateria plaka (bentosa porotsu antiestatiko, hautsaren aurkakoa), beira fotovoltaikoa (bentosa silikonazko xurgapen handia, marradurarik gabe)
F.2 Inprimaketa eta papera
1. Papera/inprimatutako materiala harrapatzea (paper xurgatzailea, presio negatibo apur bat urratzea eta tinta kutsatzea saihesteko)
III. Oinarrizko egokitzapen logikaren laburpena
| Piezen ezaugarriak | Pipeta egokitzeko programa | Dagozkion industria-eszenatokiak |
| Mehea / Hauskorra / Zehaztasuna | Silikona/zeramikazko materiala, mikro presio negatiboa, mikro xurgapen-tobera | Erdieroale elektronikoak, farmazia |
| Elementu astunak / Tamaina handia | Gomazko materiala, diametro handiko bentosa, bentosa anitzeko sorta | Automobilak, panel logistikoak |
| Osasuna/Kutsaduraren prebentzioa | Elikadura/medikuntza mailako silikona, egitura garbitzeko erraza | Medikuntza, janaria |
| Gainazal bigunak/irregularrak | Belakizko materiala, bentosa deformagarria | Autoen barrualdea, janaria |
| Baldintza antiestatikoak | Silikona antiestatikoa, ioi haizeak lagunduta | erdieroale elektronikoa |
