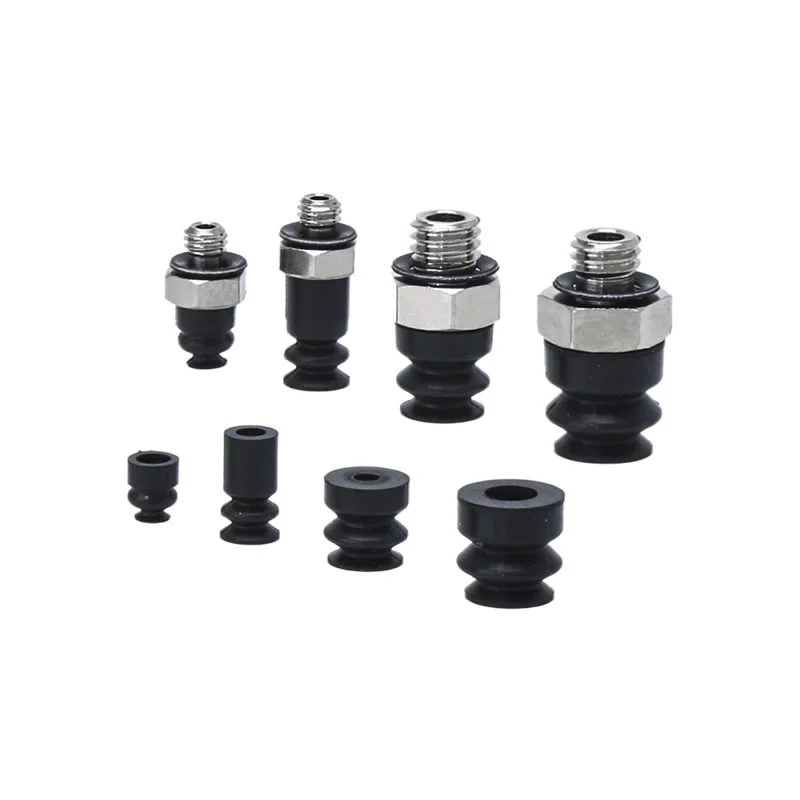

Mini Hauspoa Hutsean Xurgatzeko Kopak ZP2-ZJ
Bilatu Txinako Mini Bellows Vacuum Bentosen aukeraketa handi bat Zhejiang Comma Electric Co., Ltd-n. Unitate hauek akordeoi estiloko hauspoen diseinua dute: lau tamaina zehatzek (φ2mm, φ4mm, φ5mm eta φ6mm) 1,5 hauspoko egitura erabiltzen dute, eta gainerako φ15mm eta φ25mm. φ30mm, φ40mm eta φ46mm) 4,5 hauspoko egitura erabiltzen dute. Serie honetako bentosa guztiak kalitate handiko kautxu eta silikonazko materialekin fabrikatzen dira, eta material aukera bereziekin —esaterako, aldaera antiestatikoak— ere eskuragarri daude.
Egin klik eta Hasi hautaketa
》Itzuli produktuaren informaziora
Mini Hauspoa Hutsean Xurgatzeko Kopak ZP2-ZJ
ZP2 serieko hauspoa hutsezko kutxa unitatea
ZP2-T seriea Egokitzaile hauspoa hutsean
Deskribapena
Nola ordenatu
Zehaztapenak / Materiala
Aplikazioak
Baliabidea
Commaelec fabrikatzaile liderra da, Mini Bellows Hutseko Bentosak ZP2-ZJ soluzio ezin hobea da manipulazio zehatz eta egonkorra lortzeko, eraginkortasun handiko ingurune industrial trinkoetan.
Zeintzuk dira ZP2-ZJ padren ezaugarri nagusiak?
Hauspoen Egitura
Akordeoi estiloko diseinua 1,5 geruza (φ2–φ6) eta 4,5 geruza (φ15–φ46) konfigurazioekin
Toles malguak piezaren gainazal irregularretara, kurbatuetara edo inklinatuetara egokitzen dira
Altueraren eta angeluen desbideraketen konpentsazio integratua, kokapen akatsak murriztuz
Buffer espazio gehigarriaren beharra kentzen du, ekipo trinkoen diseinuetarako aproposa
Material aukerak
NBR:kostu-eraginkorra eta higadura erresistentea aplikazio orokorretarako
Silikona:tenperatura altuko eta ingurune garbietarako egokia
Material pertsonalizatuak (adibidez, antiestatikoak) elektronika eta industria sentikorretarako
Komak materialaren kalitate egonkorra eta errendimendu koherentea bermatzen ditu loteetan
Errendimendu Handia
Xurgapen sendoa eta egonkorra gainazal irregular edo okertuetan ere
Askapen arriskua murrizten du ohiko edalontzi lauekin alderatuta
Hutsean zigilatzeko eta presioa eusteko teknologia heldua funtzionamendu fidagarria izateko
Txinako Mini Bellows Hutseko Bentosak ZP2-ZJ Fabrikatzailearen abantailak onartzen ditu:kostu-eraginkortasuna, eredu anitzak eta hornikuntza-kate egonkorra
Nola aukeratu ZP2-ZJ hutseko mini-hapuzko xurgagailu egokiak
ZP2-ZJ Mini Bellows hutsezko bentosa egokia hautatzea zure benetako lan baldintzen araberakoa da. Zentratu faktore praktiko hauetan:
1. Piezen forma eta azalera
Gainazal irregularrak / kurbatuak → aukeratu hauspo geruza gehiago (4,5 geruza) malgutasun hobea izateko
Zati txikiak eta apur bat irregularrak → 1,5 geruza nahikoa eta egonkorragoa da
Hauspoaren egiturak angelu eta altuera desberdintasunak konpentsatzen laguntzen du heldutzerakoan
2. Piezen tamaina eta pisua
Zati txiki/argiak → φ2–φ6
Zati handiagoak edo astunagoak → φ15–φ46
Diametro handiagoek xurgatze-indar handiagoa eta egonkortasun hobea eskaintzen dute
3. Lan-ingurunea
Baldintza arruntak → NBR (kostu-eraginkorra)
Tenperatura altua / ingurune garbia → silikona
Elektronika / pieza sentikorrak → material antiestatikoak
Komak materialaren pertsonalizazioa onartzen du industriaren behar espezifikoetara egokitzeko
4. Ekipamenduaren espazioa eta diseinua
Automatizazio-sistema trinkoak → ZP2-ZJ aproposa da, ez baita beharrezkoa buffer espazio gehigarririk
Ziurtatu koparen altuera eta trazua zure makinaren diseinuarekin bat datozela
Egiaztatu lehendik dauden muntaketa eta hutseko sistemekin bateragarritasuna
5. Manipulazioa Abiadura eta Zehaztasuna
Abiadura handiko hautaketa eta lekua → edalontzi txikiagoak erantzun azkarrarekin
Zehaztasunez kokatzea behar da → aukeratu hauspo-geruza egokiak deformazioa murrizteko
6. Egonkortasun-baldintzak
Piezak okertuta edo koherentziarik gabe kokatzen badira, lehenetsi:
Geruza anitzeko hauspoa
Harremanetarako eremu handiagoa
Horrek zigilatzea hobetzen du eta xurgatze hutsegitea murrizten du
Aukeratzeko aholku praktikoa
Ziur ez bazaude, hasi honekin:
Tamaina ertaina (adibidez, φ15–φ30)
Silikonazko edo NBR materiala
1,5 geruza erabilera orokorrerako / 4,5 geruza gainazal konplexuetarako
Ondoren, optimizatu benetako probaren errendimenduan oinarrituta.

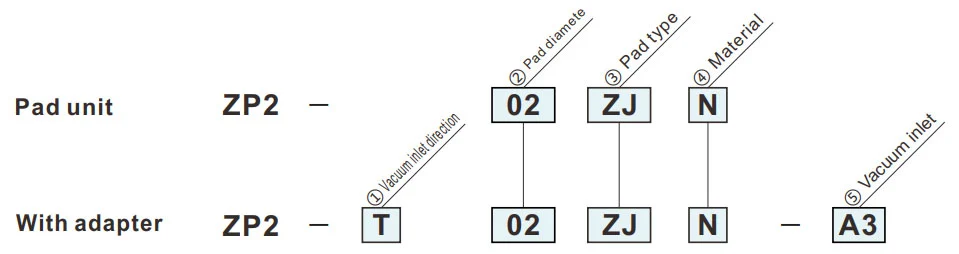

Nola ordenatu
- Bufferrako lekurik ez dagoen tokietan erabiltzeko (iturburu mota).
- Adsortzio gainazal inklinatua duten piezak.
| ①Hutseko sarreraren norabidea | |
| T | Bertikala |
| ③Pad mota | |
| ZJ | Hauspoa |
|
⑤ Hutseko sarrera
② Padaren diametroa (mm)
|
02 | 04 | 05 | 06 | |
| ø2 | ø4 | ø5 | ø6 | ||
| A3 | M3x0,5 (gizonezkoa) | ● | ● | — | — |
| A5 | M5x0,8 (gizonezkoa) | — | — | ● | ● |
| ④ Materiala | |
| N | NBR |
| S | Silikonazko kautxua |
| U | Uretanezko kautxua |
| F | FKM |
| GN | NBR eroalea |
| GS | Silikonazko kautxu eroalea |
Ikur berdea eredu pertsonalizatuak dira.

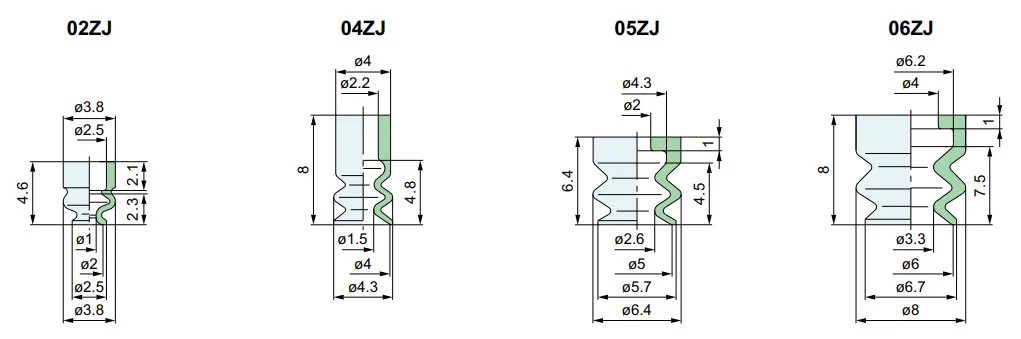

Neurriak (mm)
Ikur berdea eredu pertsonalizatuak dira.
ZJ
Hauspoa
| Eredua | |||
|
② Pad dia. |
③ Pad mota |
④ Pad Materiala |
|
| ZP2 | 02 | ZJ |
N S U F GN GS |
| 04 | |||
| 05 | |||
| 06 | |||
Erreferentziarako eredua: ZP2-02ZJS

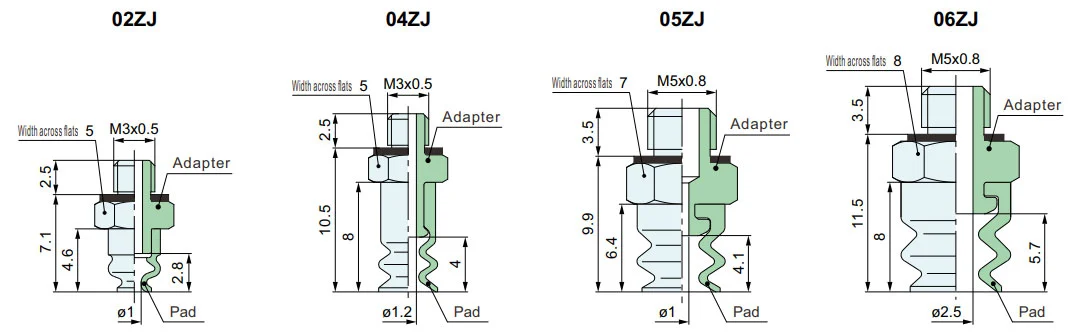

ZP2-T
Bertikala
| Eredua | Egokitzailea | |||||
|
① Hutsean sarrerako norabidea |
② Pad dia. |
③ Pad mota |
④ Pad Materiala |
⑤ Hutsean sarrera |
||
| ZP2 | T | 02 | ZJ |
N S U F GN GS |
A3 | ZP2A-T02ZJ-A3 |
| 04 | ZP2A-T04ZJ-A3 | |||||
| 05 | A5 | ZP2A-T05ZJ-A5 | ||||
| 06 | ZP2A-T06ZJ-A5 | |||||
Erreferentziarako eredua: ZP2-T04ZJGS-A3
Pad Materiala eta Ezaugarriak
⚪:Eragin gutxi edo ez △:baldintzen arabera erabil daiteke X:Ez da egokia
|
Materiala
Ezaugarriak
|
Ikurra | Durometroa HS (±5°) |
Kolorea de kautxua |
Funtzionamendua tenperatura tartea (°C) |
Olioa erresistentzia gasolina |
Olioa erresistentzia benzol |
Oinarria erresistentzia |
Azidoa erresistentzia |
Eguraldia | Ozonoa erresistentzia |
Urradura erresistentzia |
Iragazgaitza | Disolbatzailea erresistentzia (benzenoa, toluenoa) |
Aplikazioa |
| NBR | N | 50 | Beltza | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Lan orokorraren transferentzia, Oholtza korrugatua, Xafla plaka, Burdin xafla eta beste |
| Silikonazko kautxua | S | 45 ~ 50 | Zuria | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea, Die-galdaketatik kentzea, Lan mehea, Elikagai-prozesadorea |
| Uretanezko kautxua | U | 50 ~ 60 | Marroia | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Taul korrugatua, Burdinazko plaka, Xafla plaka |
| FKM | F | 60 | Beltza | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lan kimikoa |
| NBR eroalea | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Erdieroaleen lan orokorra (Erresistentzia elektriko estatikoa) | |
| Silikonazko kautxu eroalea | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea (elektrizitate estatikoa) |
Goiko taulak gomazko materialen ezaugarri orokorrak baino ez ditu jasotzen. Ikur urdina eredu pertsonalizatuak dira.
Osagai pneumatikoen aplikazio eskema (hutsean xurgatzeko kopa) hainbat industria-eremutan
I. Oinarrizko indarrak
II. Aplikazioen erauzketa industriaren arabera
A. Medikuntza eta medikuntza industria
A.1: Oinarrizko baldintzak:Garbia eta kutsadurarik gabekoa (FDA/GMP-a betetzen duena), leuna eta kaltegarria ez izatea eta kutsadura gurutzatua prebenitzea
A.2 Eszenatoki nagusiak:
1. Ontzia farmazeutikoa: sendagaien botila / plaka farmazeutikoa / infusio poltsa biltzea (elikagaien kalitateko silikonazko bentosa, partikularik ez isurtzea)
2. Gailu medikoen muntaia: tresna kirurgikoak/kateter medikoak/protesiaren manipulazio piezak (presio negatiboa erregulagarria, deformazio babesa)
3. Laborategi biologikoa: Petri kaxa / zentrifuga-hodi / erreaktibo txartelaren transferentzia (kimiko erresistentea, esterila bateragarria)
B. Elektronika eta erdieroaleen industria
B.1 Oinarrizko baldintzak:antiestatiko (10⁶-10¹¹Ω), doitasun kokatzea (errorea ≤0,01 mm), marradura erresistentzia
B.2 Eszenatoki nagusiak:
1. Txipa/Erdieroalea: obleak maneiatzea, txip-ontziratzea (silikonazko bentosa zeramikazko/antiestatiko porotsua, presio negatibo uniformea haustura saihesteko)
2. PCB/Osagaiak: PCB malgua, mikro osagaiak (0402 erresistentzia) gainazalean muntatuta (silikona/gel/mikro bentosa meheak zimurrak/urratu ez daitezen)
3. Pantaila: LCD/OLED panela, ukipen beirazko harrapaketa (material garden handikoa, orban eta marradurarik gabe)
C. Automobilgintza eta auto piezen industria
C.1 Oinarrizko baldintzak:xurgapen handia (xurgapen disko bakarra ≥500N), espezifikazio anitzeko egokitzapena (metal/plastikoa/beira), irristagaitza
C.2 Eszenatoki nagusiak:
4. Gorputzaren fabrikazioa: altzairuzko plaka / ate-markoa maneiatzeko soldadura (diametro handiko kautxua / bentosa anitzeko sorta, irristagaitzaren ehundura)
5. Beira / Barrualdea: Haizetako instalazioa, larruzko eserlekuaren gainazalaren transferentzia (tenperatura erresistentea den silikonazko / belakizko bentosak, deformazio babesa)
6. Piezak: motorraren zilindroaren gorputza / engranaje-kutxaren karkasa harrapatzea (hutsean + blokeo mekanikoa, erorketaren aurkakoa)
D. Elikagaien eta ontzien industria
D.1 Oinarrizko baldintzak:Elikagaien kalitateko materiala (FDA ziurtagiria), garbitzeko erraza, birrintzeko erresistentea
D.2 Eszenatoki nagusiak:
1. Elikagaien manipulazioa: gozogintza / haragi freskoa / fruta sailkatzea (bentosa xurgapen txikiko bentosa, usainik gabekoa eta garbitzeko erraza)
2. Enbalatzeko automatizazioa: ontziratzeko poltsen irekiera, kartoizko molde antzua (ezabaketa estatikoa/puntu anitzeko xurgapena, ontzi mehe/gogorretarako egokia)
E. Logistika eta biltegiratze industria
E.1 Oinarrizko baldintzak:egokitzapen eraginkorra (ondasunen espezifikazio anitz), presio egonkorra, erorketaren aurkakoa
E.2 Eszenatoki nagusiak:
1. Kartoia maneiatzea: merkataritza elektronikoko kartoiak sailkatzea (xurgapen-matrize erregulagarria, huts-presioa)
2. Plaka/erroilua: Egurrezko taula/plastikozko film erroiluen transferentzia (zerrenda luzea/bentosa anularra, xurgapen uniformea desplazamendua saihesteko)
F. Energia berriak eta industria bereziak
F.1 Energia berria (litiozko bateria/PV):
1. Litiozko bateria plaka (bentosa porotsu antiestatiko, hautsaren aurkakoa), beira fotovoltaikoa (bentosa silikonazko xurgapen handia, marradurarik gabe)
F.2 Inprimaketa eta papera
1. Papera/inprimatutako materiala harrapatzea (paper xurgatzailea, presio negatibo apur bat urratzea eta tinta kutsatzea saihesteko)
III. Oinarrizko egokitzapen logikaren laburpena
| Piezen ezaugarriak | Pipeta egokitzeko programa | Dagozkion industria-eszenatokiak |
| Mehea / Hauskorra / Zehaztasuna | Silikona/zeramikazko materiala, mikro presio negatiboa, mikro xurgapen-tobera | Erdieroale elektronikoak, farmazia |
| Elementu astunak / Tamaina handia | Gomazko materiala, diametro handiko bentosa, bentosa anitzeko sorta | Automobilak, panel logistikoak |
| Osasuna/Kutsaduraren prebentzioa | Elikadura/medikuntza mailako silikona, egitura garbitzeko erraza | Medikuntza, janaria |
| Gainazal bigunak/irregularrak | Belakizko materiala, bentosa deformagarria | Autoen barrualdea, janaria |
| Baldintza antiestatikoak | Silikona antiestatikoa, ioi haizeak lagunduta | erdieroale elektronikoa |
