Hutseko xurgapena industria-automatizazioan "hartze malgua" egiteko oinarrizko soluzio bat da, lau abantaila nagusi dituena: atzematea kaltegarria ez dena, material anitzeko/irregular piezak egiteko moldagarritasuna, garbia eta ingurumena babestea eta funtzionamendu malgua. Piezen industria-ezaugarri desberdinetara egokitu daiteke (mehe/lodi, doitasun/lodia, sanitarioa/estandar).

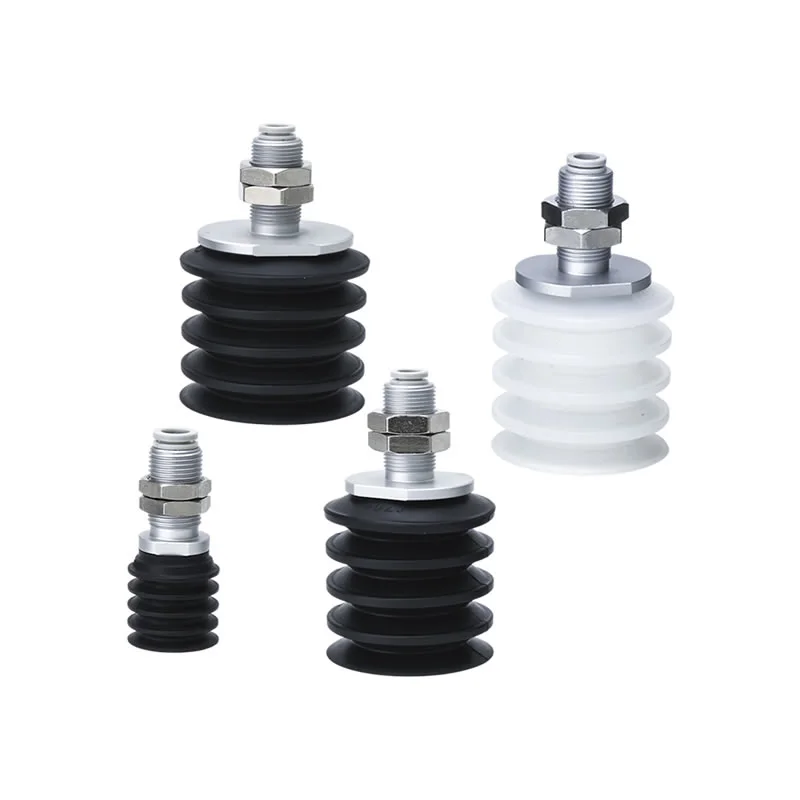

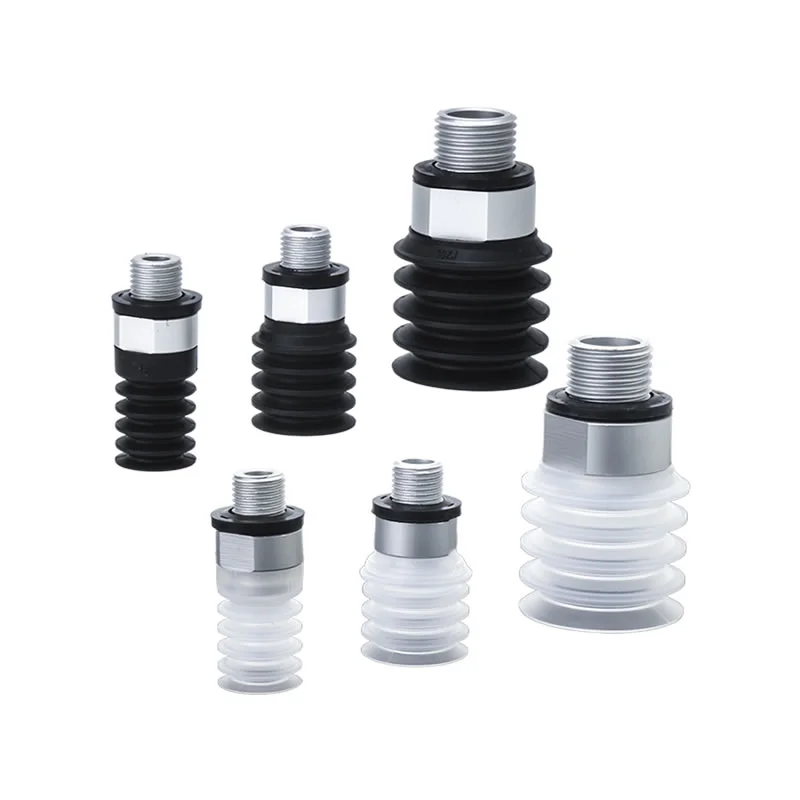

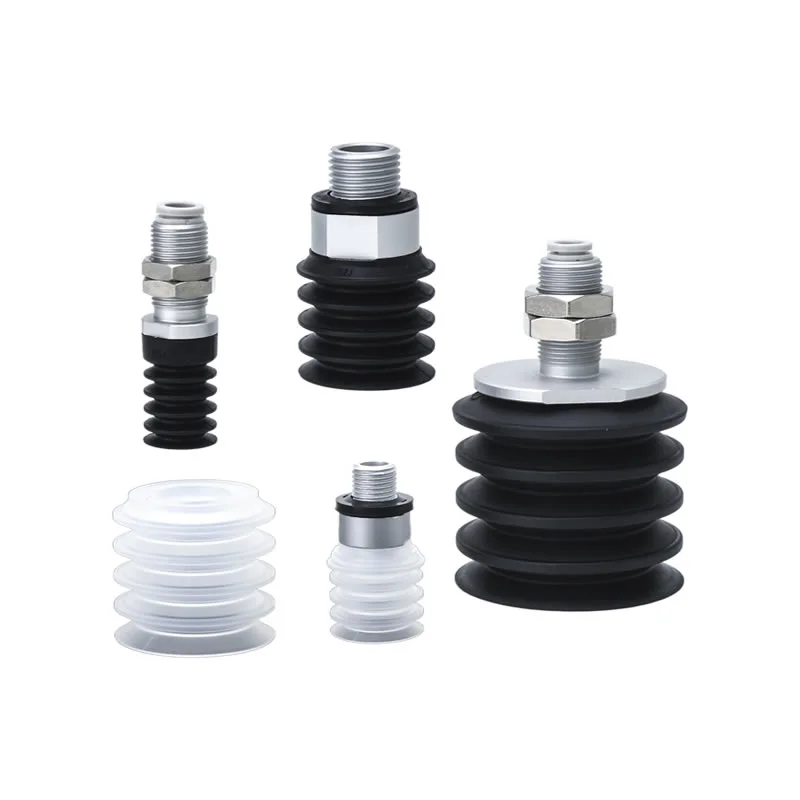

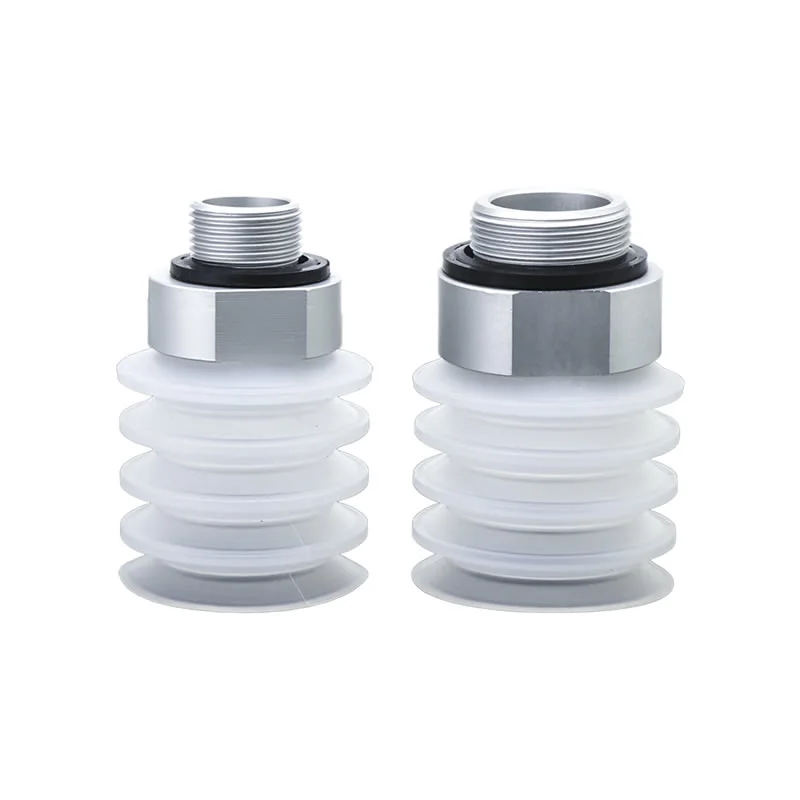

Hauspoa Hutseko Xurgagailuak ZP2-ZJ
Commaelec Factory-ren Hauspoa Hutseko Bentosa ZP2-ZJ-ek kostu-eraginkortasuna eta errendimendu fidagarria konbinatzen dituen automatizazio industrialeko aplikazioetarako irtenbide bat eskaintzen du. Akordeoiaren hauspoaren diseinua (1,5 geruza φ2–φ6, 4,5 geruza φ15–φ46) gainazal irregular eta angelutsuetara egokitzen da, posizio desbideratzeak konpentsatzen eta xurgapen egonkorra bermatuz. Kalitate handiko materialekin eta huts-teknologia helduekin egina, atxikimendu sendoa eskaintzen dute eta hornikuntza egonkorra duten soluzio pertsonalizatuak onartzen dituzte.
Egin klik eta Hasi hautaketa
》Itzuli produktuaren informaziora
Hauspoa Hutseko Xurgagailuak ZP2-ZJ

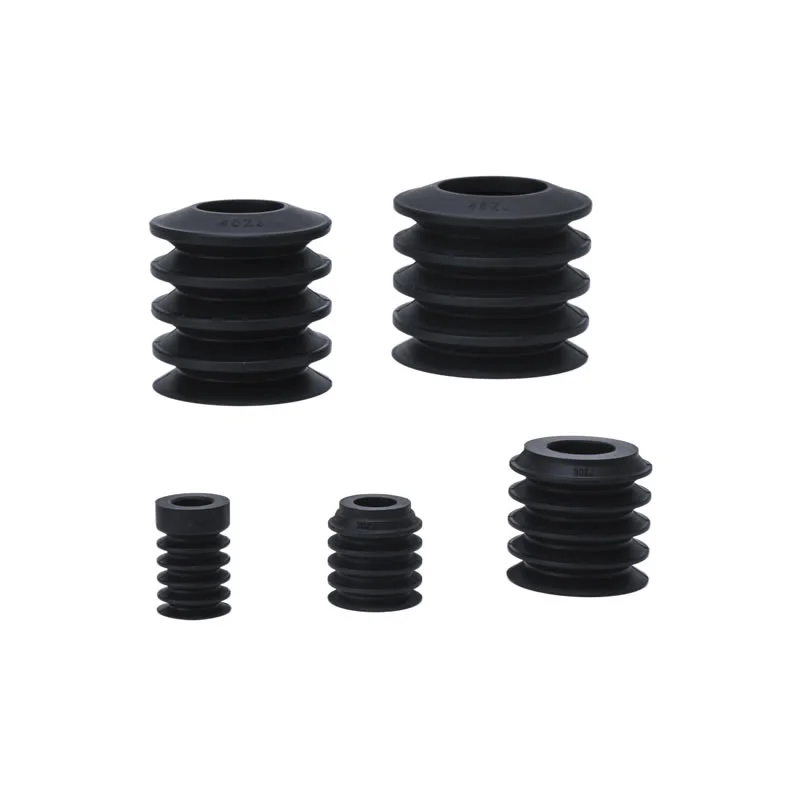

ZP2 serieko hauspoa hutsezko kutxa unitatea
ZP2-T seriea Egokitzaile hauspoa hutsean
Deskribapena
Nola ordenatu
Zehaztapenak / Materiala
Aplikazioak
Baliabidea
Hauspoa Hutseko Xurgatze-Kopelen abantailak ZP2-ZJ
Abiadura Handiko Manipulazioa
Sistema automatizatuetan erantzun azkarrerako diseinatua, xurgapen egonkorra bermatuz ziklo handiko hautaketa eta leku eragiketetan.
Goi Mailako Egokigarritasuna
Hauspo-egitura malgua erraz egokitzen da gainazal irregular, kurbatu edo inklinatuetara zigilatzeko fidagarritasuna lortzeko.
Trinkoa / Espazio aurreztea
Ez dago buffer-espazio gehigarririk behar, ekipo trinkoetarako eta diseinu trinkoetarako aproposa da.
Material Barietatea
NBR, silikonazko eta pertsonalizatutako materialetan eskuragarri dago tenperatura eta lan-ingurune ezberdinetara egokitzeko.
Markatzerik gabeko aukerak
Markatzen ez duten hautazko materialek gainazal sentikorrak babesten laguntzen dute, hala nola beira edo osagai elektronikoak.
Faq
Zer da ZJ estiloa?
Hauspoak Hutseko Bentosak ZP2-ZJ malgutasunerako eta egonkortasunerako diseinatutako akordeoiaren (hauspoa) egitura du.
1,5 geruza (φ2–φ6) eta 4,5 geruza (φ15–φ46) diseinuetan eskuragarri
Gainazal irregularretara, kurbatuetara edo okertuetara egokitzen da
Manipulazioan zehar altuera eta angelu-desbideratzeak konpentsatzen ditu
Buffer espazio gehigarriaren beharra kentzen du, aproposa automatizazio konfigurazio trinkoetarako
Zein material daude eskuragarri?
NBR: errentagarria eta higadura erresistentea erabilera orokorrerako
Silikona: tenperatura altuko eta ingurune garbietarako egokia
Pertsonalizatutako materialak: ZP2-ZJ hauspoa hutseko bentosa aldaera antiestatikoetan edo industriaren eskakizun zehatzetara egokitutako material konposatu berezietan dago eskuragarri.
Commaelec-ek materialaren kalitate koherentea bermatzen du eta lan-baldintzetan oinarritutako neurrira egindako soluzioak onartzen ditu
Zeintzuk dira ohiko aplikazioak?
Hautatzeko eta kokatzeko sistema robotikoak
Pieza irregularrak edo angeludunak maneiatzea
Elektronika, pieza txikien muntaketa eta doitasuneko fabrikazioa
Automatizazio-ekipo trinkoak non espazio mugatua den
Nola konfiguratzen dira?
Tamaina anitzak: φ2, φ4, φ5, φ6, φ15, φ20, φ30, φ40, φ46
1,5 geruzako edo 4,5 geruzako hauspoa aukeratzea aplikazioaren beharren arabera
Hainbat muntaketa eta hutseko sistemarekin bateragarria
Proiektu zehatzetarako konfigurazio pertsonalizatuak onartzen ditu

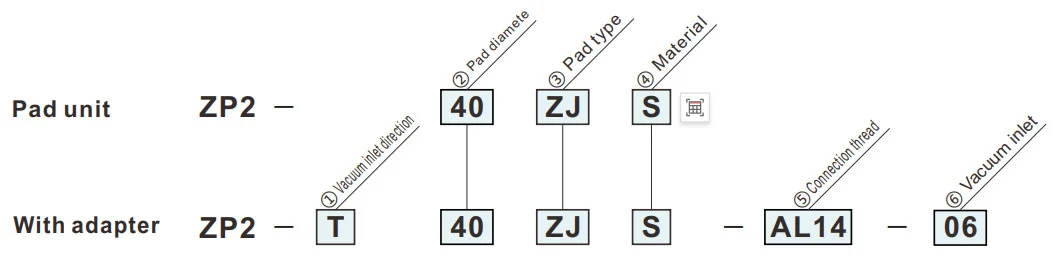

Nola ordenatu
- Bufferrako lekurik ez dagoen tokietan erabiltzeko (iturburu mota).
- Adsortzio gainazal inklinatua duten piezak.
| ③Pad mota | |
| ZJ | Hauspoa (4,5 etapa) |
| ④ Materiala | |
| N | NBR |
| S | Silikonazko kautxua |
| U | Uretanezko kautxua |
| F | FKM |
| GN | NBR eroalea |
| GS | Silikonazko kautxu eroalea |
Ikur berdea eredu pertsonalizatuak dira.
| ①Hutseko sarreraren norabidea |
⑤ ⑥
② Padaren diametroa (mm)
|
B15 | B20 | B30 | 40 | 46 | |||||
| ø15 | ø20 | ø30 | ø40 | ø46 | |||||||
| T | Bertikala |
|
⑤Konexio haria | Gizonezko haria | AL12 | M12 x1.0 | ● | ● | - | - | - |
| AL14 | M14 x1.0 | - | - | ● | ● | ● | |||||
| ⑥Hutseko sarrera | Ukipen bakarreko doikuntza | 06 | ø6 | ● | ● | ● | ● | ● | |||
|
Gizonezko haria | A10 | M10 x1.0 | ● | ● | - | - | - | |||
| A16 | M16 x1.0 | - | - | ● | - | - | |||||
| A20 | M20 x1,5 | - | - | - | ● | - | |||||
| A30 | M30 x1,5 | - | - | - | - | ● | |||||
Neurriak (mm)
Ikur berdea eredu pertsonalizatuak dira.
ZJ
Hauspoa
| Eredua | øA | øB | øC | øD | øE | P | Y | |||
|
② Pad dia. |
③ Pad mota |
④ Pad Materiala |
||||||||
| ZP2 | B15 | ZJ |
N S U F GN GS |
14 | 15 | 6.7 | 8 | 15 | 23 | 16.2 |
| B20 | 19 | 20 | 13 | 9 | 21 | 18 | ||||
| B30 | 29 | 30 | 19.5 | 14 | 24 | 28.5 | 25.5 | |||
| 40 | 40 | 44 | 29 | 21 | 44 | 40.2 | ||||
| 46 | 46 | 50 | 35 | 27 | 30 | |||||
Erreferentziarako eredua: ZP2-B15ZJS

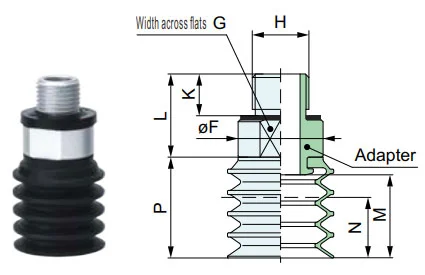

ZP2-T
Bertikala
| Eredua | øF | G | H | K | L | M | N | P | Egokitzailea | |||||
|
① Hutsean sarrerako norabidea |
② Pad dia. |
③ Pad mota |
④ Pad Materiala |
⑥ Hutsean sarrera |
||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |
A10 | 15 | 14 | M10x1 | 8.8 | 17.5 | 16.2 | 9 | 23 | ZP2A-Z31-1P |
| B20 | 16 | 12 | 21 | ZP2A-Z31-2P | ||||||||||
| B30 | A16 | 24 | 21 | M16x1,5 | 11.8 | 23.5 | 23.5 | 17.5 | 28.5 | ZP2A-Z31-3P | ||||
| 40 | A20 | 34 | 30 | M20x1,5 | 26.5 | 38.5 | 30 | 44 | ZP2A-Z31-4P | |||||
| 46 | A30 | 42 | 38 | M30x1,5 | 11.4 | 29.5 | ZP2A-Z31-5P | |||||||
Erreferentziarako eredua: ZP2-TB15ZJS-A10

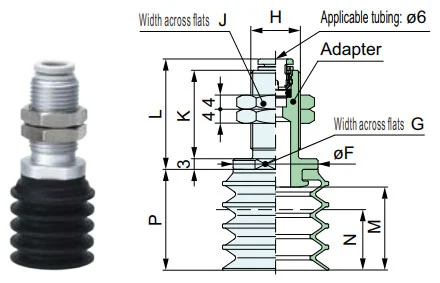

ZP2-T
Bertikala
| Eredua | øF | G | H | J | K | L | M | N | P | Egokitzailea | ||||||
|
① Hutsean sarrerako norabidea |
② Pad dia. |
③ Pad mota |
④ Pad Materiala |
⑤ Konexioa haria |
⑥ Hutsean sarrera |
|||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |
AL12 | 06 | 15 | 14 | M12x1 | 17 | 20 | 26.2 | 16.2 | 9 | 23 | ZP2A-Z32-1 |
| B20 | 16 | 12 | 21 | ZP2A-Z32-2 | ||||||||||||
| B30 | AL14 | 24 | 21 | M14x1 | 19 | 25 | 31.2 | 23.5 | 17.5 | 28.5 | ZP2A-Z32-3 | |||||
| 40 | 34 | 30 | 38.5 | 30 | 44 | ZP2A-Z32-4 | ||||||||||
| 46 | 42 | 38 | ZP2A-Z32-5 | |||||||||||||
Erreferentziarako eredua: ZP2-TB30ZJS-AL14-06
Pad Materiala eta Ezaugarriak
⚪:Eragin gutxi edo ez △:baldintzen arabera erabil daiteke X:Ez da egokia
|
Materiala
Ezaugarriak
|
Ikurra | Durometroa HS (±5°) |
Kolorea de kautxua |
Funtzionamendua tenperatura tartea (°C) |
Olioa erresistentzia gasolina |
Olioa erresistentzia benzol |
Oinarria erresistentzia |
Azidoa erresistentzia |
Eguraldia | Ozonoa erresistentzia |
Urradura erresistentzia |
Iragazgaitza | Disolbatzailea erresistentzia (benzenoa, toluenoa) |
Aplikazioa |
| NBR | N | 50 | Beltza | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Lan orokorraren transferentzia, Oholtza korrugatua, Xafla plaka, Burdin xafla eta beste |
| Silikonazko kautxua | S | 45 ~ 50 | Zuria | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea, Die-galdaketatik kentzea, Lan mehea, Elikagai-prozesadorea |
| Uretanezko kautxua | U | 50 ~ 60 | Marroia | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Taul korrugatua, Burdinazko plaka, Xafla plaka |
| FKM | F | 60 | Beltza | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lan kimikoa |
| NBR eroalea | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Erdieroaleen lan orokorra (Erresistentzia elektriko estatikoa) | |
| Silikonazko kautxu eroalea | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea (elektrizitate estatikoa) |
Goiko taulak gomazko materialen ezaugarri orokorrak baino ez ditu jasotzen. Ikur urdina eredu pertsonalizatuak dira.
Osagai pneumatikoen aplikazio eskema (hutsean xurgatzeko kopa) hainbat industria-eremutan
I. Oinarrizko indarrak
II. Aplikazioen erauzketa industriaren arabera
A. Medikuntza eta medikuntza industria
A.1: Oinarrizko baldintzak:Garbia eta kutsadurarik gabekoa (FDA/GMP-a betetzen duena), leuna eta kaltegarria ez izatea eta kutsadura gurutzatua prebenitzea
A.2 Eszenatoki nagusiak:
1. Ontzia farmazeutikoa: sendagaien botila / plaka farmazeutikoa / infusio poltsa biltzea (elikagaien kalitateko silikonazko bentosa, partikularik ez isurtzea)
2. Gailu medikoen muntaia: tresna kirurgikoak/kateter medikoak/protesiaren manipulazio piezak (presio negatiboa erregulagarria, deformazio babesa)
3. Laborategi biologikoa: Petri kaxa / zentrifuga-hodi / erreaktibo txartelaren transferentzia (kimiko erresistentea, esterila bateragarria)
B. Elektronika eta erdieroaleen industria
B.1 Oinarrizko baldintzak:antiestatiko (10⁶-10¹¹Ω), doitasun kokatzea (errorea ≤0,01 mm), marradura erresistentzia
B.2 Eszenatoki nagusiak:
1. Txipa/Erdieroalea: obleak maneiatzea, txip-ontziratzea (silikonazko bentosa zeramikazko/antiestatiko porotsua, presio negatibo uniformea haustura saihesteko)
2. PCB/Osagaiak: PCB malgua, mikro osagaiak (0402 erresistentzia) gainazalean muntatuta (silikona/gel/mikro bentosa meheak zimurrak/urratu ez daitezen)
3. Pantaila: LCD/OLED panela, ukipen beirazko harrapaketa (material garden handikoa, orban eta marradurarik gabe)
C. Automobilgintza eta auto piezen industria
C.1 Oinarrizko baldintzak:xurgapen handia (xurgapen disko bakarra ≥500N), espezifikazio anitzeko egokitzapena (metal/plastikoa/beira), irristagaitza
C.2 Eszenatoki nagusiak:
4. Gorputzaren fabrikazioa: altzairuzko plaka / ate-markoa maneiatzeko soldadura (diametro handiko kautxua / bentosa anitzeko sorta, irristagaitzaren ehundura)
5. Beira / Barrualdea: Haizetako instalazioa, larruzko eserlekuaren gainazalaren transferentzia (tenperatura erresistentea den silikonazko / belakizko bentosak, deformazio babesa)
6. Piezak: motorraren zilindroaren gorputza / engranaje-kutxaren karkasa harrapatzea (hutsean + blokeo mekanikoa, erorketaren aurkakoa)
D. Elikagaien eta ontzien industria
D.1 Oinarrizko baldintzak:Elikagaien kalitateko materiala (FDA ziurtagiria), garbitzeko erraza, birrintzeko erresistentea
D.2 Eszenatoki nagusiak:
1. Elikagaien manipulazioa: gozogintza / haragi freskoa / fruta sailkatzea (bentosa xurgapen txikiko bentosa, usainik gabekoa eta garbitzeko erraza)
2. Enbalatzeko automatizazioa: ontziratzeko poltsen irekiera, kartoizko molde antzua (ezabaketa estatikoa/puntu anitzeko xurgapena, ontzi mehe/gogorretarako egokia)
E. Logistika eta biltegiratze industria
E.1 Oinarrizko baldintzak:egokitzapen eraginkorra (ondasunen espezifikazio anitz), presio egonkorra, erorketaren aurkakoa
E.2 Eszenatoki nagusiak:
1. Kartoia maneiatzea: merkataritza elektronikoko kartoiak sailkatzea (xurgapen-matrize erregulagarria, huts-presioa)
2. Plaka/erroilua: Egurrezko taula/plastikozko film erroiluen transferentzia (zerrenda luzea/bentosa anularra, xurgapen uniformea desplazamendua saihesteko)
F. Energia berriak eta industria bereziak
F.1 Energia berria (litiozko bateria/PV):
1. Litiozko bateria plaka (bentosa porotsu antiestatiko, hautsaren aurkakoa), beira fotovoltaikoa (bentosa silikonazko xurgapen handia, marradurarik gabe)
F.2 Inprimaketa eta papera
1. Papera/inprimatutako materiala harrapatzea (paper xurgatzailea, presio negatibo apur bat urratzea eta tinta kutsatzea saihesteko)
III. Oinarrizko egokitzapen logikaren laburpena
| Piezen ezaugarriak | Pipeta egokitzeko programa | Dagozkion industria-eszenatokiak |
| Mehea / Hauskorra / Zehaztasuna | Silikona/zeramikazko materiala, mikro presio negatiboa, mikro xurgapen-tobera | Erdieroale elektronikoak, farmazia |
| Elementu astunak / Tamaina handia | Gomazko materiala, diametro handiko bentosa, bentosa anitzeko sorta | Automobilak, panel logistikoak |
| Osasuna/Kutsaduraren prebentzioa | Elikadura/medikuntza mailako silikona, egitura garbitzeko erraza | Medikuntza, janaria |
| Gainazal bigunak/irregularrak | Belakizko materiala, bentosa deformagarria | Autoen barrualdea, janaria |
| Baldintza antiestatikoak | Silikona antiestatikoa, ioi haizeak lagunduta | erdieroale elektronikoa |
