Hutseko xurgapena industria-automatizazioan "hartze malgua" egiteko oinarrizko soluzio bat da, lau abantaila nagusi dituena: atzematea kaltegarria ez dena, material anitzeko/irregular piezak egiteko moldagarritasuna, garbia eta ingurumena babestea eta funtzionamendu malgua. Piezen industria-ezaugarri desberdinetara egokitu daiteke (mehe/lodi, doitasun/lodia, sanitarioa/estandar).
ZP3 hutsezko bentosa trinkoak
Commaelec fabrikak bidaltzeko prest dagoen inbentario zabala mantentzen du eta kalitate handiko aukerak eskaintzen ditu goma, silikona eta material espezializatuetan, aldaera antiestatikoak barne. ZP3 hutsezko bentosa trinkoak 1,5 mm eta 16 mm bitarteko diametroa du; miniaturazko osagai hauek elektronika industriarako bereziki diseinatuta daude.
Egin klik eta Hasi hautaketa
》Itzuli produktuaren informaziora

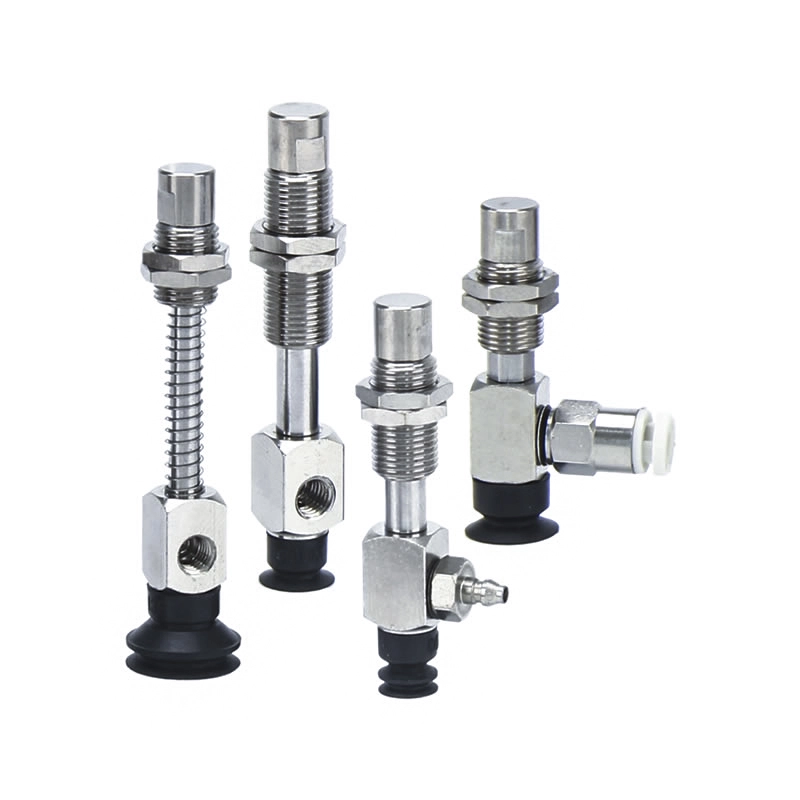

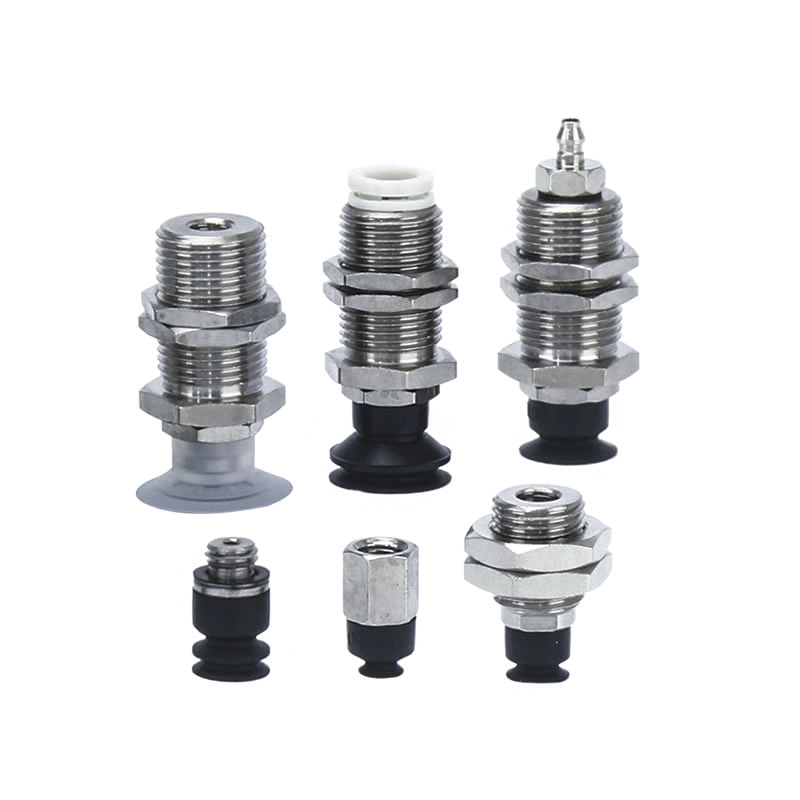

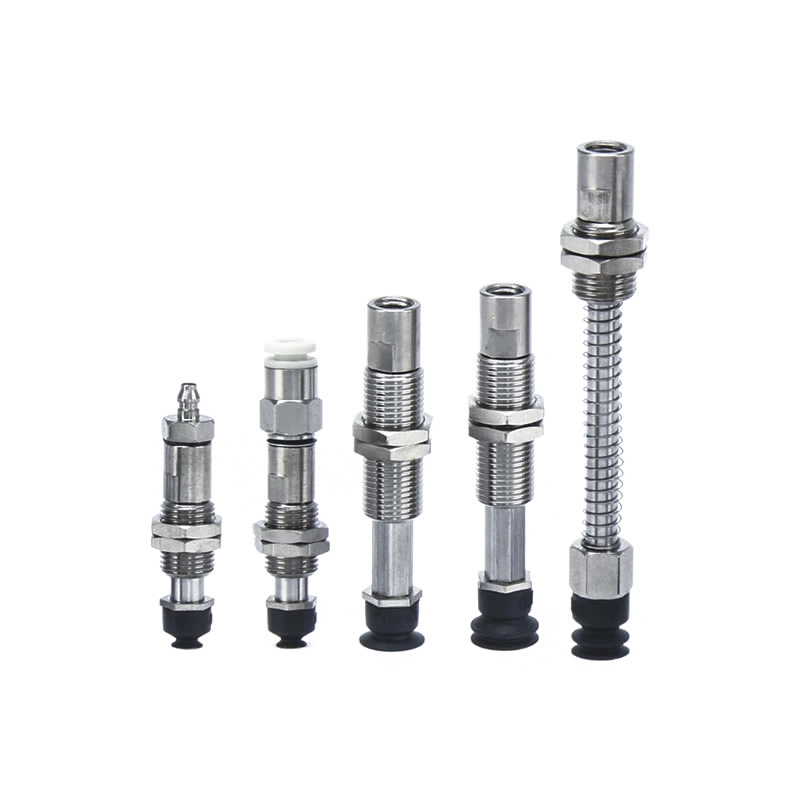

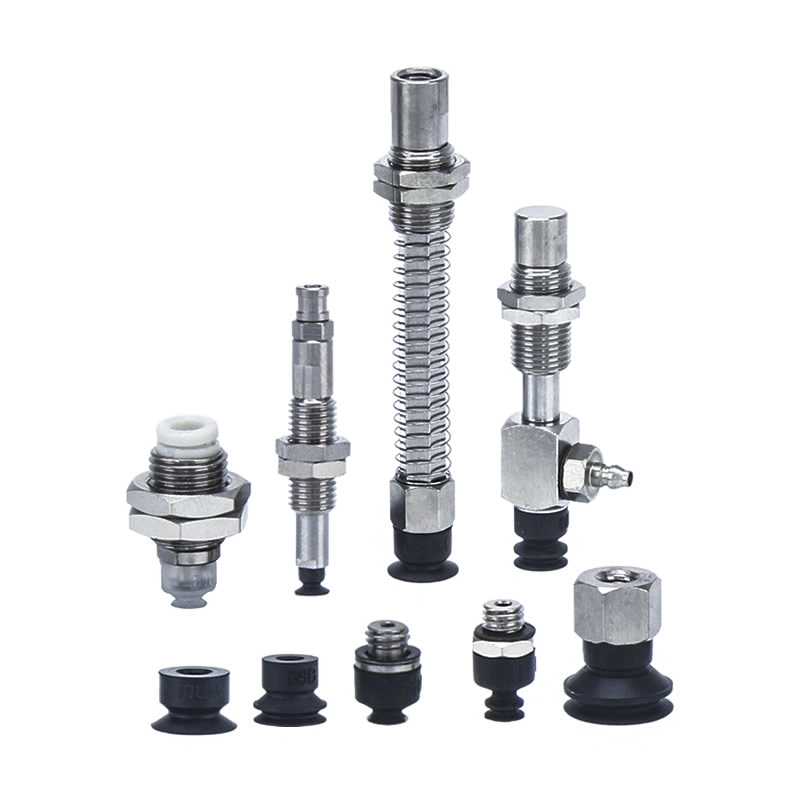

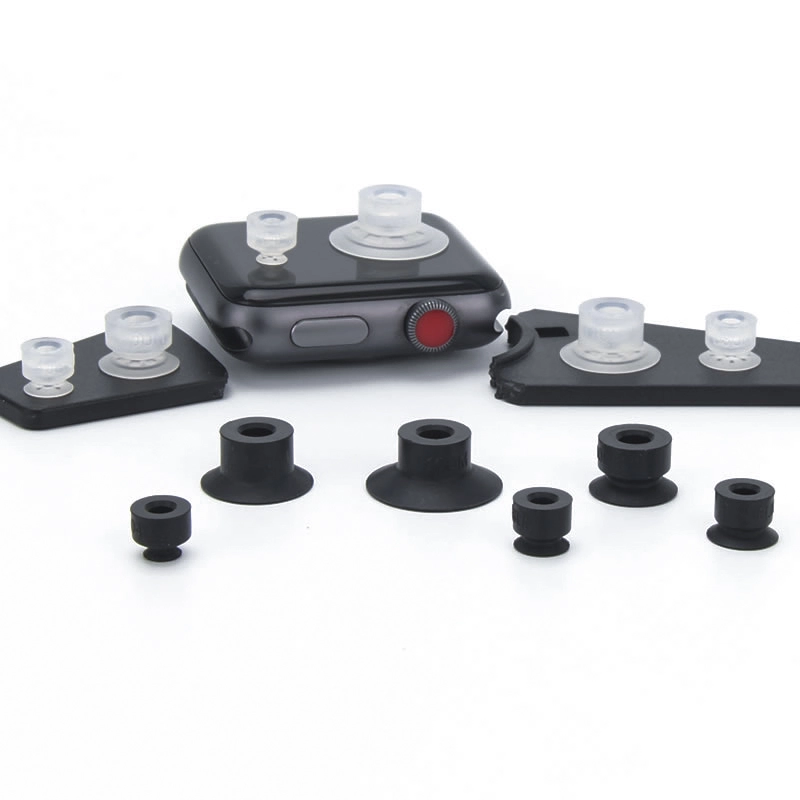

ZP3 hutsezko bentosa trinkoak
ZP3 seriea hutsezko kutxa trinkoa
ZP3-T Seriea Egokitzailearekin Husturiko Pastilla trinkoak
ZP3-T seriea Buffer trinkoa hutsean
ZP3-Y seriea Egokitzailearekin Husturiko Pastilla trinkoak
ZP3-Y seriea Buffer trinkoa hutsean
Deskribapena
Nola ordenatu
Zehaztapenak / Materiala
Aplikazioak
Baliabidea
ZP3 hutsezko bentos trinkoak elektronika industriarako bereziki diseinatuta daude, osagai txiki edo delikatuei atxikipen zehatza eta fidagarria eskainiz. 1,5 mm-tik 16 mm arteko diametroekin, ezin hobeto integratzen dira ekoizpen automatizatuetan eta sistema robotizatuetan.
Ohiko galderak
Zer dira aplikazio tipikoak?
Osagai elektroniko eta zirkuitu plaka txikiak maneiatzea.
Doitasun metalezko piezak eta litiozko bateria-zelulak garraiatzea.
Robotikoen muntaketa-lerroetan integratzea pick-and-place eragiketa azkar eta errepikagarriak egiteko.

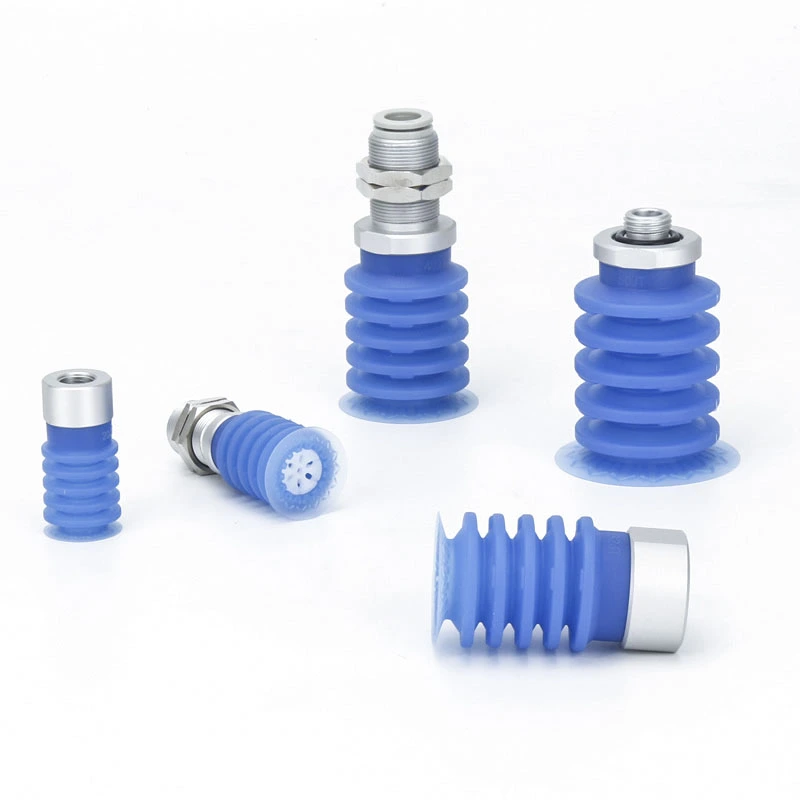

Zer da ZP3P seriea?
Ziklo handiko automatizaziorako diseinatutako ZP3-ren errendimendu handiko aldaera.
Tamaina, forma eta material aukera anitz eskaintzen ditu, industria-harrapatzeko beharrizan ezberdinak asetzeko.
Zein da ZP3 eta ZP3-T-ren arteko aldea?
ZP3:Hutsontzi trinko estandarra maneiatzeko zehatza izateko.
ZP3-T:Tenperatura altuko edo kimikoki sentikorrak diren inguruneetarako hobetua, material espezializatuak erabiliz.
Diseinuaren ezaugarri nagusiak
Tamaina trinkoa instalazio-espazio estuetarako.
Hutsean sartzeko norabide malguak (bertikala eta albokoa).
Aukerako egokitzaileak, buffer euskarriak eta altzairu herdoilgaitzezko osagarriak.
Atxikimendu egonkorra eta huts-galera minimoa izateko diseinatua.
Zein material daude eskuragarri?
Kalitate handiko kautxua eta silikona.
Elektronikarako aldaera antiestatikoak.
Litiozko bateriaren aplikazioetarako altzairu herdoilgaitzezko osagarriak.
Zein Pad Forma erabili behar dut?
Laua:Gainazal leun eta leunetarako.
Hauspoa edo sakona:Osagai irregularrak, apur bat deformatuak edo testuradunetarako.
Forma pertsonalizatuak:ZP3 hutsezko bentosa trinkoak pertsonalizatu daitezke piezaren eskakizun zehatzak eta integrazio sistema automatizatuaren eskakizunak asetzeko.

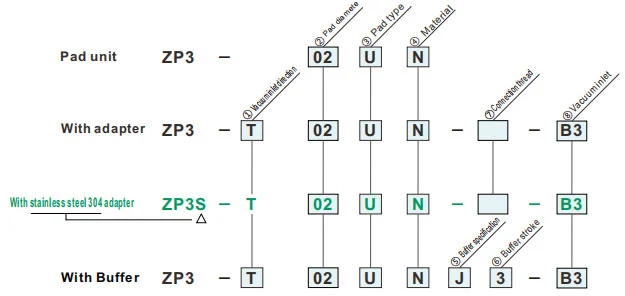

Nola ordenatu
| ①Hutseko sarreraren norabidea | ⑦Konexio haria | ⑧Hutseko sarrera | |||||
| T | Bertikala |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | Albokoa |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ②Padaren diametroa (mm) | |
| 015 | ø1.5 |
| 02 | ø2 |
| 035 | ø3.5 |
| ③Pad mota | |
| U | Laua |
| ④ Materiala | |
| N | NBR |
| S | Silikonazko kautxua |
| U | Uretanezko kautxua |
| F | FKM |
| GN | NBR eroalea |
| GS | Silikonazko kautxu eroalea |
Ikur berdea eredu pertsonalizatuak dira.
| ⑤Bufferaren zehaztapena | |
| J | Biratzen |
| K | Ez birakaria |
| ⑥ Buffer trazua | |
| 3 | 3 mm |
| 6 | 6 mm |
| ⑦Konexio haria | |
| A6 | M6x0,75 (arra haria) |
| B3 | M3x0,5 (harri emea) |
| ⑧Hutseko sarrera | |
| A3 | M3x0,5 (arra haria) |
| A4 | M4x0,7 (arra haria) |
| B3 | M3x0,5 (harri emea) |
| 04 | ø4 (Ukipen bakarreko doikuntza) |
| U2 | ø2 (Barb egokitzea) |
| U4 | ø4 (Barb egokitzea) |
Malguki-indar erreaktiboa
| Pad mota | Bufferaren zehaztapena | Buffer-ibilbidea (mm) | Lotura haria | Tentze momentua ±% 5 [N·m] |
Malguki-indar erreaktiboa[N] | |
| 0 kolpean | Kolpe betean | |||||
| ø1,5~ø3,5 | J | 3,6 | M6 x0,75 | 1,5-1,8 | 0.2 |
0.4 0.5 |
| K | M8 x0,75 | 2,0-2,5 | ||||
| Egokitzailea Muntatzeko neurriak |
|
Padaren diametroa: ø4 ~ø8
|
|
Padaren diametroa: ø10 ~ø16
|
| ①Hutseko sarreraren norabidea | ⑦Konexio haria | ⑧Hutseko sarrera | ||
| T | Bertikala |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | Albokoa |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ②Padaren diametroa (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Pad mota | |
| UM | Laua zirrikituarekin |
| B | Hauspoa |
| ④ Materiala | |
| N | NBR |
| S | Silikonazko kautxua |
| U | Uretanezko kautxua |
| F | FKM |
| GN | NBR eroalea |
| GS | Silikonazko kautxu eroalea |
Ikur berdea eredu pertsonalizatuak dira.
|
⑤Bufferaren zehaztapena
⑥Buffer trazua (mm)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Biratzen | ● | ● | ● | — | — |
| JB | Birakaria (Buskailarekin) | — | — | — | ● | ● |
| K | Ez birakaria | ● | ● | ● | ● | ● |
| ⑦Konexio haria | |
| A10 | M10x1 (arra haria) |
| A12 | M12x1 (arra haria) |
| B5 | M5x0,8 (Haria emea) |
| ⑧Hutseko sarrera | |
| A4 | M4x0,7 (arra haria) |
| A5 | M5x0,8 (arra haria) |
| H5 | M5x0,8 (arra haria) |
| B4 | M4x0.7 (Haria emea) |
| B5 | M5x0,8 (Haria emea) |
| 04 | ø4 (Ukipen bakarreko doikuntza) |
| 06 | ø6 (Ukipen bakarreko doikuntza) |
| U2 | ø2 (Barb egokitzea) |
| U4 | ø4 (Barb egokitzea) |
| U6 | ø6 (Barb egokitzea) |
Neurriak (mm)
Ikur berdea eredu pertsonalizatuak dira.
U
Laua
| Eredua | øA | øB | |||
|
② Pad dia. |
③ Pad mota |
④ Pad Materiala |
|||
| ZP2 | 015 | U |
N S U F GN GS |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Erreferentziarako eredua: ZP3-015UGN
Egokitzailea Muntatzeko neurriak
UM
Laua zirrikituarekin
| Eredua | øA | øB | øC | øD | E | Y | |||
|
② Pad dia. |
③ Pad mota |
④ Pad Materiala |
|||||||
| ZP3 | 04 | UM |
N S U F GN GS |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Erreferentziarako eredua: ZP3-04UMGN
B
Hauspoa
| Eredua | øA | øB | øC | øD | E | F | Y | |||
|
② Pad dia. |
③ Pad mota |
④ Pad Materiala |
||||||||
| ZP3 | 04 | B |
N S U F GN GS |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Erreferentziarako eredua: ZP3-04UMGN
Pad Materiala eta Ezaugarriak
⚪:Eragin gutxi edo ez △:baldintzen arabera erabil daiteke X:Ez da egokia
| Pad mota | Padaren diametroa (mm) | Aplikazioa | Piezen gainazal eta forma tipikoak | |||||||
| Laua | Agindua | Zeiharra | Altuera desberdinak | Ganbila | Koipetsua | |||||
|
|
|
|
|
|
|||||
| trinkoa P ad | Laua (U) |
|
ø1,5~ø3,5 | Gainazal laua eta deformatua ez duten piezak xurgatzeko | ⚪ | X | X | X | X | X |
| Laua zirrikituarekin (UM) |
|
ø4~ø16 | Deformatu daitekeen pieza baterako | ⚪ | X | X | X | X | △ | |
| Hauspoa (B) |
|
ø4~ø16 | Gainazal inklinatua duten piezak xurgatzeko | ⚪ | △ | ⚪ | X | △ | X | |
Pad Materiala eta Ezaugarriak
⚪:Eragin gutxi edo ez △:baldintzen arabera erabil daiteke X:Ez da egokia
|
Materiala
Ezaugarriak
|
Ikurra | Durometroa HS (±5°) |
Kolorea de kautxua |
Funtzionamendua tenperatura tartea (°C) |
Olioa erresistentzia gasolina |
Olioa erresistentzia benzol |
Oinarria erresistentzia |
Azidoa erresistentzia |
Eguraldia | Ozonoa erresistentzia |
Urradura erresistentzia |
Iragazgaitza | Disolbatzailea erresistentzia (benzenoa, toluenoa) |
Aplikazioa |
| NBR | N | 50 | Beltza | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Lan orokorraren transferentzia, Oholtza korrugatua, Xafla plaka, Burdin xafla eta beste |
| Silikonazko kautxua | S | 45 ~ 50 | Zuria | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea, Die-galdaketatik kentzea, Lan mehea, Elikagai-prozesadorea |
| Uretanezko kautxua | U | 50 ~ 60 | Marroia | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Taul korrugatua, Burdinazko plaka, Xafla plaka |
| FKM | F | 60 | Beltza | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lan kimikoa |
| NBR eroalea | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Erdieroaleen lan orokorra (Erresistentzia elektriko estatikoa) | |
| Silikonazko kautxu eroalea | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea (elektrizitate estatikoa) |
Goiko taulak gomazko materialen ezaugarri orokorrak baino ez ditu jasotzen. Ikur urdina eredu pertsonalizatuak dira.
Osagai pneumatikoen aplikazio eskema (hutsean xurgatzeko kopa) hainbat industria-eremutan
I. Oinarrizko indarrak
II. Aplikazioen erauzketa industriaren arabera
A. Medikuntza eta medikuntza industria
A.1: Oinarrizko baldintzak:Garbia eta kutsadurarik gabekoa (FDA/GMP-a betetzen duena), leuna eta kaltegarria ez izatea eta kutsadura gurutzatua prebenitzea
A.2 Eszenatoki nagusiak:
1. Ontzia farmazeutikoa: sendagaien botila / plaka farmazeutikoa / infusio poltsa biltzea (elikagaien kalitateko silikonazko bentosa, partikularik ez isurtzea)
2. Gailu medikoen muntaia: tresna kirurgikoak/kateter medikoak/protesiaren manipulazio piezak (presio negatiboa erregulagarria, deformazio babesa)
3. Laborategi biologikoa: Petri kaxa / zentrifuga-hodi / erreaktibo txartelaren transferentzia (kimiko erresistentea, esterila bateragarria)
B. Elektronika eta erdieroaleen industria
B.1 Oinarrizko baldintzak:antiestatiko (10⁶-10¹¹Ω), doitasun kokatzea (errorea ≤0,01 mm), marradura erresistentzia
B.2 Eszenatoki nagusiak:
1. Txipa/Erdieroalea: obleak maneiatzea, txip-ontziratzea (silikonazko bentosa zeramikazko/antiestatiko porotsua, presio negatibo uniformea haustura saihesteko)
2. PCB/Osagaiak: PCB malgua, mikro osagaiak (0402 erresistentzia) gainazalean muntatuta (silikona/gel/mikro bentosa meheak zimurrak/urratu ez daitezen)
3. Pantaila: LCD/OLED panela, ukipen beirazko harrapaketa (material garden handikoa, orban eta marradurarik gabe)
C. Automobilgintza eta auto piezen industria
C.1 Oinarrizko baldintzak:xurgapen handia (xurgapen disko bakarra ≥500N), espezifikazio anitzeko egokitzapena (metal/plastikoa/beira), irristagaitza
C.2 Eszenatoki nagusiak:
4. Gorputzaren fabrikazioa: altzairuzko plaka / ate-markoa maneiatzeko soldadura (diametro handiko kautxua / bentosa anitzeko sorta, irristagaitzaren ehundura)
5. Beira / Barrualdea: Haizetako instalazioa, larruzko eserlekuaren gainazalaren transferentzia (tenperatura erresistentea den silikonazko / belakizko bentosak, deformazio babesa)
6. Piezak: motorraren zilindroaren gorputza / engranaje-kutxaren karkasa harrapatzea (hutsean + blokeo mekanikoa, erorketaren aurkakoa)
D. Elikagaien eta ontzien industria
D.1 Oinarrizko baldintzak:Elikagaien kalitateko materiala (FDA ziurtagiria), garbitzeko erraza, birrintzeko erresistentea
D.2 Eszenatoki nagusiak:
1. Elikagaien manipulazioa: gozogintza / haragi freskoa / fruta sailkatzea (bentosa xurgapen txikiko bentosa, usainik gabekoa eta garbitzeko erraza)
2. Enbalatzeko automatizazioa: ontziratzeko poltsen irekiera, kartoizko molde antzua (ezabaketa estatikoa/puntu anitzeko xurgapena, ontzi mehe/gogorretarako egokia)
E. Logistika eta biltegiratze industria
E.1 Oinarrizko baldintzak:egokitzapen eraginkorra (ondasunen espezifikazio anitz), presio egonkorra, erorketaren aurkakoa
E.2 Eszenatoki nagusiak:
1. Kartoia maneiatzea: merkataritza elektronikoko kartoiak sailkatzea (xurgapen-matrize erregulagarria, huts-presioa)
2. Plaka/erroilua: Egurrezko taula/plastikozko film erroiluen transferentzia (zerrenda luzea/bentosa anularra, xurgapen uniformea desplazamendua saihesteko)
F. Energia berriak eta industria bereziak
F.1 Energia berria (litiozko bateria/PV):
1. Litiozko bateria plaka (bentosa porotsu antiestatiko, hautsaren aurkakoa), beira fotovoltaikoa (bentosa silikonazko xurgapen handia, marradurarik gabe)
F.2 Inprimaketa eta papera
1. Papera/inprimatutako materiala harrapatzea (paper xurgatzailea, presio negatibo apur bat urratzea eta tinta kutsatzea saihesteko)
III. Oinarrizko egokitzapen logikaren laburpena
| Piezen ezaugarriak | Pipeta egokitzeko programa | Dagozkion industria-eszenatokiak |
| Mehea / Hauskorra / Zehaztasuna | Silikona/zeramikazko materiala, mikro presio negatiboa, mikro xurgapen-tobera | Erdieroale elektronikoak, farmazia |
| Elementu astunak / Tamaina handia | Gomazko materiala, diametro handiko bentosa, bentosa anitzeko sorta | Automobilak, panel logistikoak |
| Osasuna/Kutsaduraren prebentzioa | Elikadura/medikuntza mailako silikona, egitura garbitzeko erraza | Medikuntza, janaria |
| Gainazal bigunak/irregularrak | Belakizko materiala, bentosa deformagarria | Autoen barrualdea, janaria |
| Baldintza antiestatikoak | Silikona antiestatikoa, ioi haizeak lagunduta | erdieroale elektronikoa |
