ZP3E zurruntasun handiko hutseko bentosak
ZP3E zurruntasun handiko hutsezko bentosak pieza handi edo porotsuak karga astunak manipulatzeko diseinatuta daude. Zigilatze-azalera ildaskatua eta akordeoiaren egiturarekin, itsaspen sendoa bermatzen dute gainazal irregularretan. Beira, metalezko xafla eta ontzietarako aproposa, helduleku egonkorra, markarik gabeko manipulazioa eta errendimendu fidagarria ematen dute fluxu handiko automatizazio sistemetan. Ekoizpen lerroetan ere asko erabiltzen da elektronika fabrikazioan, automobilgintzaren muntaia eta logistika sailkatzea barne.
Egin klik eta Hasi hautaketa
》Itzuli produktuaren informaziora

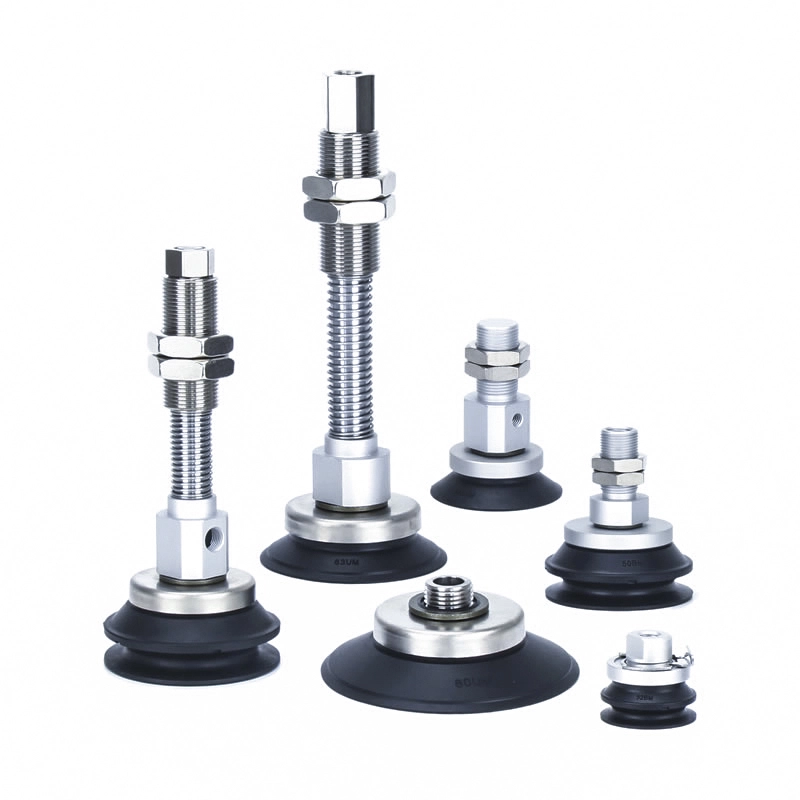

ZP3E zurruntasun handiko hutseko bentosak

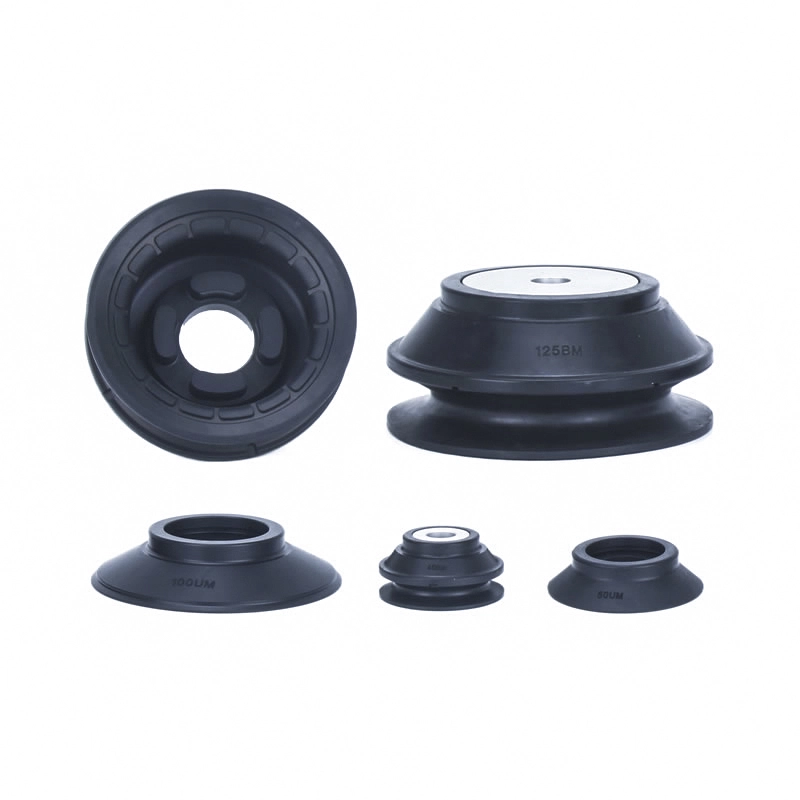

ZP3E seriea zurruntasun handiko hutsezko kutxak

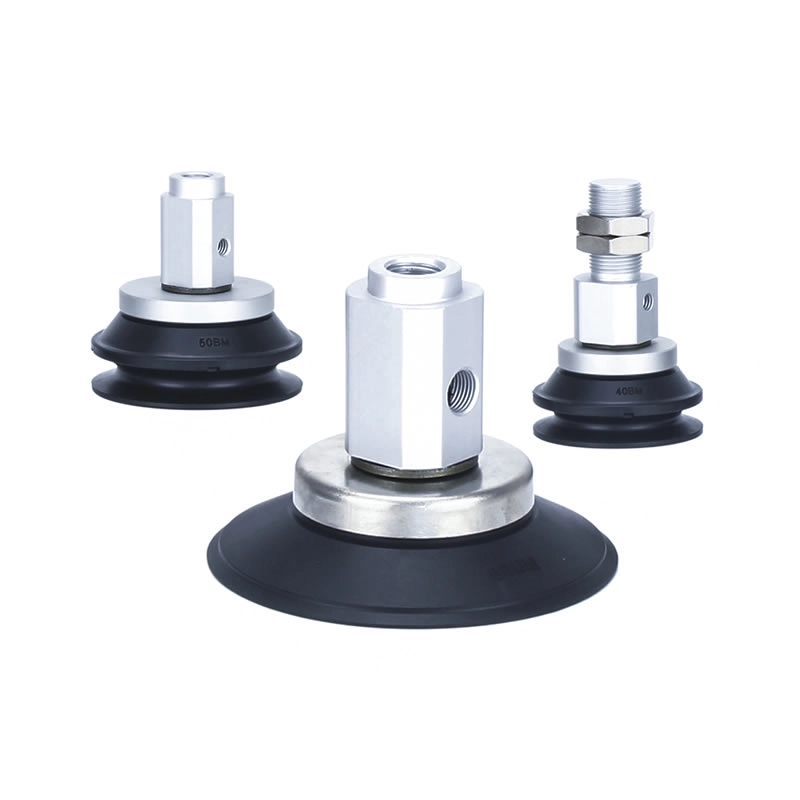

ZP3E-T seriea Egokitzailearekin Zurruntasun handiko Huts-Pasekin

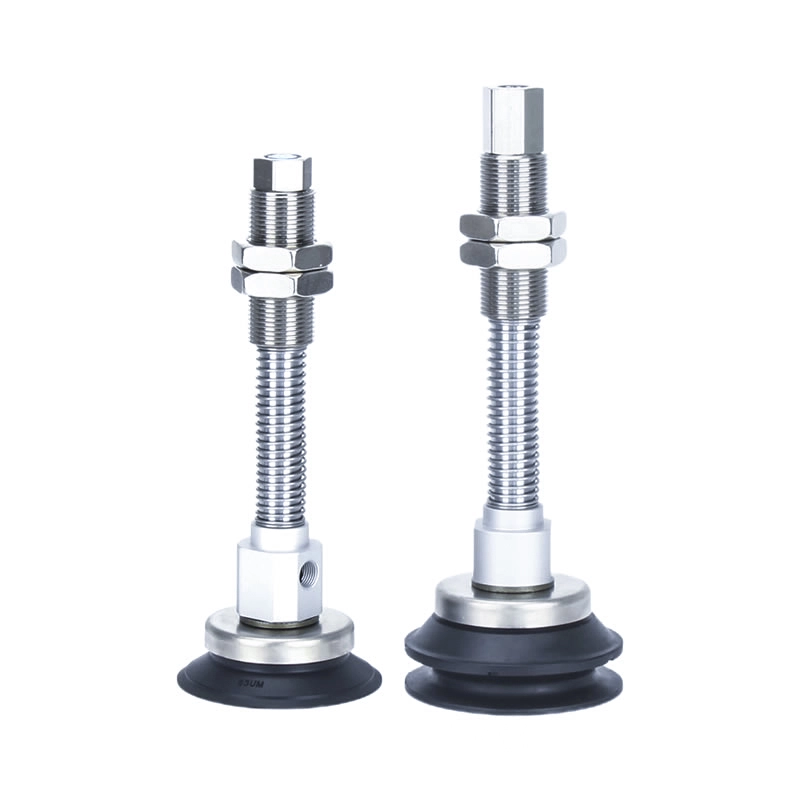

ZP3E-T serie Buffer zurruntasun handiko hutsezko padekin
ZP3E-Y seriea Egokitzailearekin Zurruntasun handiko Huts-Pasekin
ZP3E-Y seriea Buffer Zurruntasun handiko hutsezko padekin
Deskribapena
Nola ordenatu
Zehaztapenak / Materiala
Aplikazioak
Baliabidea

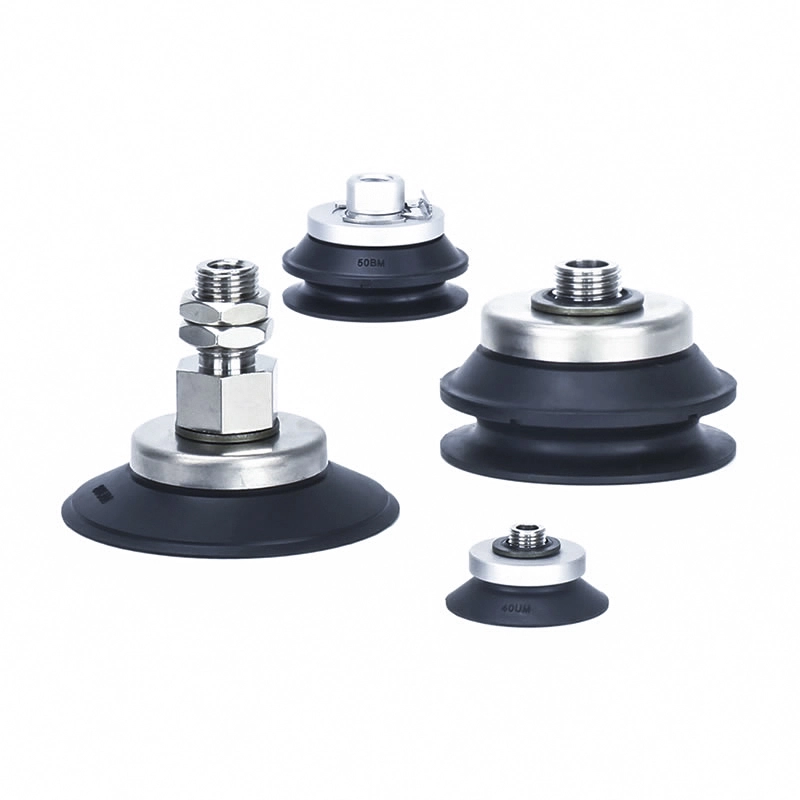

ZP3E ZP3E zurruntasun handiko hutsezko xurgagailuak karga astuneko eta eremu handiko piezak maneiatzeko diseinatutako industria-mailako hutsuneak dira. Aproposak dira atxikimendu sendoa, aire hermetikotasun handia eta atxikipen egonkorra eskatzen duten aplikazioetarako, gainazal irregularretan edo apur bat iragazgaitzetan ere.
Ezaugarri nagusiak
Astunak manipulatzeko gaitasuna
ZP3E zurruntasun handiko hutsezko bentosak pieza handi eta astunetarako bereziki diseinatuta daude, hala nola kartoi, beirazko panelak eta metalezko xaflak.
Diametro tartea:32 mm-tik 125 mm bitartekoa
Geruza bakarreko eta geruza biko konfigurazioetan eskuragarri
Zigilatzeko errendimendu hobetua
Xurgatze gainazal zirrikituek heldulekuaren egonkortasuna hobetzen dute eta hutsunea mantentzen du
Akordeoi formako zigilatzeko egitura gainazal inklinatu edo irregularretara egokitzen da
Atxikimendu fidagarria bermatzen du pieza kurbatu edo irregularretan ere
Material porotsuetarako optimizatua
Kartoi, kartoi eta bestelako material iragazkorretarako egokia
Fluxu handiko huts-sistemekin eraginkortasunez funtzionatzen du
Xurgapen koherentea mantentzen du aire-ihes apur bat izan arren
Instalazio malgua
Muntatzeko aukera anitz automatizazio konfigurazio desberdinetarako
Beso robotikoekin eta produkzio-lerro automatizatuekin bateragarria
Aplikazioak
Automatizazio Industrialeko Ekipoak
Paper kutxak osatzeko makinak:Kartoizko orriak garraiatu eta kokatu
Enbalatzeko sistemak:Kartoi eta material astunak pilatu eta mugitu
Automatizazio robotikoa:Harrapaketa egonkorra eta askapen azkarra muntaketa-lerroetan
Piezen manipulazioa
Beira prozesatzea:Beirazko panel leun eta astunak markatzen ez dituen manipulazioa
Metalezko eta plastikozko xaflak:Altzairuzko xaflak, aluminiozko xaflak eta plastikozko ohol lodiak
Logistika eta biltegiratzea:Produktu astunak automatikoki pilatzea
Errendimendu Abantailak
Zurruntasun handiko egiturak egonkortasuna bermatzen du karga astunak manipulatzean.
Markatzen ez duen diseinuak gainazal sentikorrak (adibidez, beira) babesten ditu kalteetatik.
Hutsa atxikitzeko gaitasun sendoak ingurune zorrotzetan funtzionamendu fidagarria bermatzen du.
ZP3E zurruntasun handiko hutsezko bentosak elektronika, automobilgintza, logistika eta manufaktura industrian erabiltzeko egokia da.
Zergatik aukeratu Txinan egindako ZP3E hutsezko kopak
Ekoizpen errentagarria errendimendu fidagarriarekin
Teknologia heldua kalitate handiko silikona eta hutsean zigilatzea aurreratua erabiliz
Produktu sorta zabala industria behar ezberdinei erantzuteko
Hornikuntza-kate egonkorra, entrega azkarra eta koherentea bermatuz

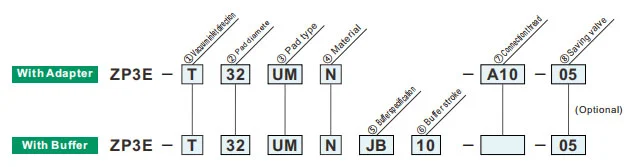

Nola ordenatu
| ②Padaren diametroa (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Pad mota | |
| UM | Mota laua zirrikituarekin |
| BM | Hauspo motako saihets eta zirrikitudun |
| ④ Materiala | |
| N | NBR |
| S | Silikonazko kautxua |
| U | Uretanezko kautxua |
| F | FKM |
| GN | NBR eroalea |
| GS | Silikonazko kautxu eroalea |
Ikur berdea eredu pertsonalizatuak dira.
| ⑧Platerra | |
| Ezetz | Plakarik gabe |
| P | Platerarekin |
|
Eredua
②Padaren diametroa (mm)
|
Mota laua zirrikituarekin (UM) | Hauspo mota nerbioak eta zirrikituekin (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①Hutseko sarreraren norabidea | |
| T | Bertikala |
| Y | Albokoa |
| ②Padaren diametroa (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Pad mota | |
| UM | Mota laua zirrikituarekin |
| BM | Hauspo motako saihets eta zirrikitudun |
| ④ Materiala | |
| N | NBR |
| S | Silikonazko kautxua |
| U | Uretanezko kautxua |
| F | FKM |
| GN | NBR eroalea |
| GS | Silikonazko kautxu eroalea |
Ikur berdea eredu pertsonalizatuak dira.
| ⑦Hutseko sarrera | ZP3E-T /Bertikala | ZP3E-Y /Albokoa | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Gizonezko haria | A10 | M10 x1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16 x1,5 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1,5 | — | ● | — | ● | |
| Emakumezko haria | B8 | M8 x1,25 | ● | — | ● | — |
| B10 | M10 x1,5 | ● | — | — | — | |
| B12 | M12 x1,75 | — | ● | — | ● | |
| B18 | M18 x1,5 | — | ● | — | — | |
| ⑤Bufferaren zehaztapena | |
| JB | Birakaria (letoizkoa, kaskarrarekin) |
| JF | Birakaria (altzairua, kaskarrarekin) |
| KB | Ez birakaria (letoizkoa, kaskarrarekin) |
| ⑦Hutseko sarrera | A14 | Ezetz | A18 | Ezetz | |
| M14x1 | M18x1,5 | M18x1,5 | M22x1,5 | ||
| ⑥ Buffer trazua | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10 mm | ● | ● | ● | ● |
| 20 | 20 mm | ● | — | — | — |
| 25 | 25 mm | — | ● | ● | ● |
| 30 | 30 mm | ● | ● | ● | ● |
| 50 | 50 mm | — | ● | ● | ● |
| 75 | 75 mm | — | ● | ● | ● |
| 100 | 100 mm | — | — | — | ● |
| ⑧Balbula aurrezteko orifizio finkoa | |||
| tamaina (mm) |
Padaren diametroa | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0,5 | ● | — |
| 07 | ø0,7 | ● | — |
| 10 | ø1.0 | ● | — |
| 01 | Erreferentzia SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Malguki-indar erreaktiboa
| Lotura haria | Tentze momentua ±% 5 [N·m] | Buffer-ibilbidea (mm) | Malguki-indar erreaktiboa[N] | ||
| Letoia, kaskarrarekin (JB/KB) | Altzairua, kaskarrarekin (JF) | 0 kolpean | Kolpe betean | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50.75.100 | 15 | ||||
Pad Materiala eta Ezaugarriak
⚪:Eragin gutxi edo ez △:baldintzen arabera erabil daiteke X:Ez da egokia
|
Materiala
Ezaugarriak
|
Ikurra | Durometroa HS (±5°) |
Kolorea de kautxua |
Funtzionamendua tenperatura tartea (°C) |
Olioa erresistentzia gasolina |
Olioa erresistentzia benzol |
Oinarria erresistentzia |
Azidoa erresistentzia |
Eguraldia | Ozonoa erresistentzia |
Urradura erresistentzia |
Iragazgaitza | Disolbatzailea erresistentzia (benzenoa, toluenoa) |
Aplikazioa |
| NBR | N | 50 | Beltza | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Lan orokorraren transferentzia, Oholtza korrugatua, Xafla plaka, Burdin xafla eta beste |
| Silikonazko kautxua | S | 45 ~ 50 | Zuria | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea, Die-galdaketatik kentzea, Lan mehea, Elikagai-prozesadorea |
| Uretanezko kautxua | U | 50 ~ 60 | Marroia | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Taul korrugatua, Burdinazko plaka, Xafla plaka |
| FKM | F | 60 | Beltza | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lan kimikoa |
| NBR eroalea | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Erdieroaleen lan orokorra (Erresistentzia elektriko estatikoa) | |
| Silikonazko kautxu eroalea | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea (elektrizitate estatikoa) |
Goiko taulak gomazko materialen ezaugarri orokorrak baino ez ditu jasotzen. Ikur urdina eredu pertsonalizatuak dira.
Osagai pneumatikoen aplikazio eskema (hutsean xurgatzeko kopa) hainbat industria-eremutan
I. Oinarrizko indarrak
II. Aplikazioen erauzketa industriaren arabera
A. Medikuntza eta medikuntza industria
A.1: Oinarrizko baldintzak:Garbia eta kutsadurarik gabekoa (FDA/GMP-a betetzen duena), leuna eta kaltegarria ez izatea eta kutsadura gurutzatua prebenitzea
A.2 Eszenatoki nagusiak:
1. Ontzia farmazeutikoa: sendagaien botila / plaka farmazeutikoa / infusio poltsa biltzea (elikagaien kalitateko silikonazko bentosa, partikularik ez isurtzea)
2. Gailu medikoen muntaia: tresna kirurgikoak/kateter medikoak/protesiaren manipulazio piezak (presio negatiboa erregulagarria, deformazio babesa)
3. Laborategi biologikoa: Petri kaxa / zentrifuga-hodi / erreaktibo txartelaren transferentzia (kimiko erresistentea, esterila bateragarria)
B. Elektronika eta erdieroaleen industria
B.1 Oinarrizko baldintzak:antiestatiko (10⁶-10¹¹Ω), doitasun kokatzea (errorea ≤0,01 mm), marradura erresistentzia
B.2 Eszenatoki nagusiak:
1. Txipa/Erdieroalea: obleak maneiatzea, txip-ontziratzea (silikonazko bentosa zeramikazko/antiestatiko porotsua, presio negatibo uniformea haustura saihesteko)
2. PCB/Osagaiak: PCB malgua, mikro osagaiak (0402 erresistentzia) gainazalean muntatuta (silikona/gel/mikro bentosa meheak zimurrak/urratu ez daitezen)
3. Pantaila: LCD/OLED panela, ukipen beirazko harrapaketa (material garden handikoa, orban eta marradurarik gabe)
C. Automobilgintza eta auto piezen industria
C.1 Oinarrizko baldintzak:xurgapen handia (xurgapen disko bakarra ≥500N), espezifikazio anitzeko egokitzapena (metal/plastikoa/beira), irristagaitza
C.2 Eszenatoki nagusiak:
4. Gorputzaren fabrikazioa: altzairuzko plaka / ate-markoa maneiatzeko soldadura (diametro handiko kautxua / bentosa anitzeko sorta, irristagaitzaren ehundura)
5. Beira / Barrualdea: Haizetako instalazioa, larruzko eserlekuaren gainazalaren transferentzia (tenperatura erresistentea den silikonazko / belakizko bentosak, deformazio babesa)
6. Piezak: motorraren zilindroaren gorputza / engranaje-kutxaren karkasa harrapatzea (hutsean + blokeo mekanikoa, erorketaren aurkakoa)
D. Elikagaien eta ontzien industria
D.1 Oinarrizko baldintzak:Elikagaien kalitateko materiala (FDA ziurtagiria), garbitzeko erraza, birrintzeko erresistentea
D.2 Eszenatoki nagusiak:
1. Elikagaien manipulazioa: gozogintza / haragi freskoa / fruta sailkatzea (bentosa xurgapen txikiko bentosa, usainik gabekoa eta garbitzeko erraza)
2. Enbalatzeko automatizazioa: ontziratzeko poltsen irekiera, kartoizko molde antzua (ezabaketa estatikoa/puntu anitzeko xurgapena, ontzi mehe/gogorretarako egokia)
E. Logistika eta biltegiratze industria
E.1 Oinarrizko baldintzak:egokitzapen eraginkorra (ondasunen espezifikazio anitz), presio egonkorra, erorketaren aurkakoa
E.2 Eszenatoki nagusiak:
1. Kartoia maneiatzea: merkataritza elektronikoko kartoiak sailkatzea (xurgapen-matrize erregulagarria, huts-presioa)
2. Plaka/erroilua: Egurrezko taula/plastikozko film erroiluen transferentzia (zerrenda luzea/bentosa anularra, xurgapen uniformea desplazamendua saihesteko)
F. Energia berriak eta industria bereziak
F.1 Energia berria (litiozko bateria/PV):
1. Litiozko bateria plaka (bentosa porotsu antiestatiko, hautsaren aurkakoa), beira fotovoltaikoa (bentosa silikonazko xurgapen handia, marradurarik gabe)
F.2 Inprimaketa eta papera
1. Papera/inprimatutako materiala harrapatzea (paper xurgatzailea, presio negatibo apur bat urratzea eta tinta kutsatzea saihesteko)
III. Oinarrizko egokitzapen logikaren laburpena
| Piezen ezaugarriak | Pipeta egokitzeko programa | Dagozkion industria-eszenatokiak |
| Mehea / Hauskorra / Zehaztasuna | Silikona/zeramikazko materiala, mikro presio negatiboa, mikro xurgapen-tobera | Erdieroale elektronikoak, farmazia |
| Elementu astunak / Tamaina handia | Gomazko materiala, diametro handiko bentosa, bentosa anitzeko sorta | Automobilak, panel logistikoak |
| Osasuna/Kutsaduraren prebentzioa | Elikadura/medikuntza mailako silikona, egitura garbitzeko erraza | Medikuntza, janaria |
| Gainazal bigunak/irregularrak | Belakizko materiala, bentosa deformagarria | Autoen barrualdea, janaria |
| Baldintza antiestatikoak | Silikona antiestatikoa, ioi haizeak lagunduta | erdieroale elektronikoa |
Instalazio eskuliburua
PDF Deskargatu
Abisua + Kontuz (Irakurri Erabili aurretik)
PDF Deskargatu
