Hutseko xurgapena industria-automatizazioan "hartze malgua" egiteko oinarrizko soluzio bat da, lau abantaila nagusi dituena: atzematea kaltegarria ez dena, material anitzeko/irregular piezak egiteko moldagarritasuna, garbia eta ingurumena babestea eta funtzionamendu malgua. Piezen industria-ezaugarri desberdinetara egokitu daiteke (mehe/lodi, doitasun/lodia, sanitarioa/estandar).
Zurruntasun handiko giltzadura bola hutsean xurgagailuak ZP3E
Zurruntasun handiko bola-joint hutseko bentosak Txinako Commaelec-ek ZP3E-k karga astunak eta eremu zabalak manipulatzeko soluzio pertsonalizatuak eskaintzen ditu. Zigilatze-azalera ildaskatuarekin eta giltzaduradun diseinuarekin, atxikimendu egonkorra bermatzen dute material irregularretan edo porotsuetan. Beira, metalezko xafla eta ontzietarako aproposa, markarik gabeko errendimendu fidagarria eskaintzen dute sistema automatizatuetan.
Egin klik eta Hasi hautaketa
》Itzuli produktuaren informaziora
Zurruntasun handiko giltzadura bola hutsean xurgagailuak ZP3E

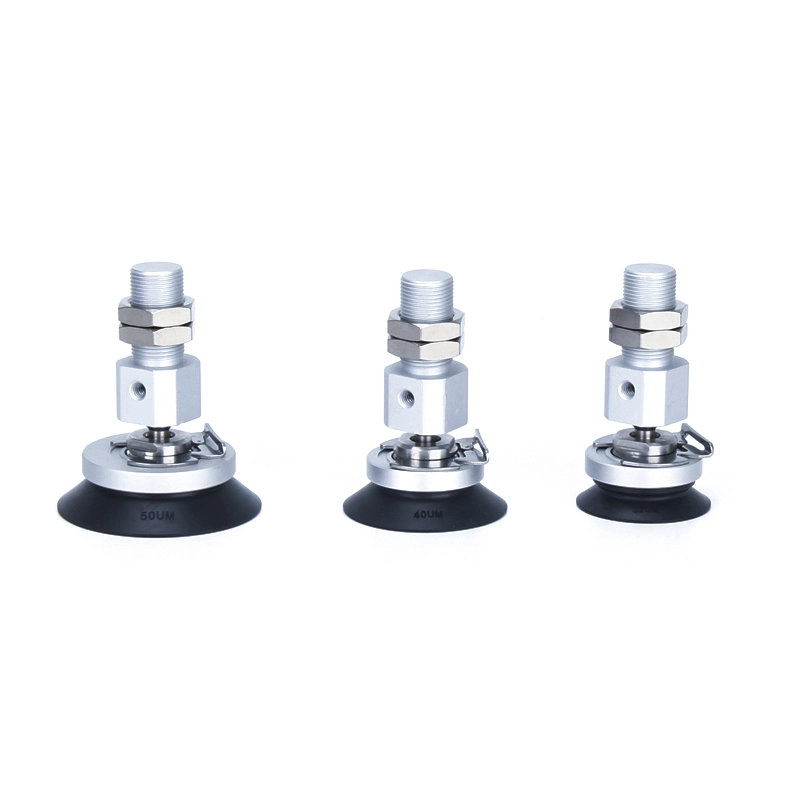

ZP3E-TF Seriea Egokitzailearekin Zurruntasun handiko Ball Joint motako hutsezko padekin

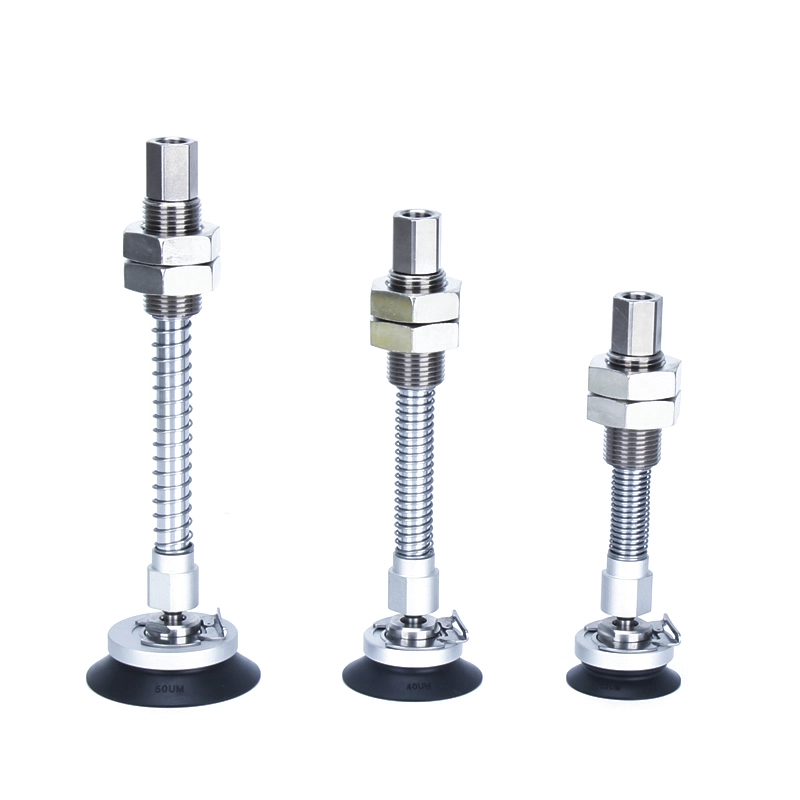

ZP3E-TF serie Buffer Zurruntasun handiko Ball Joint motako hutsezko padekin

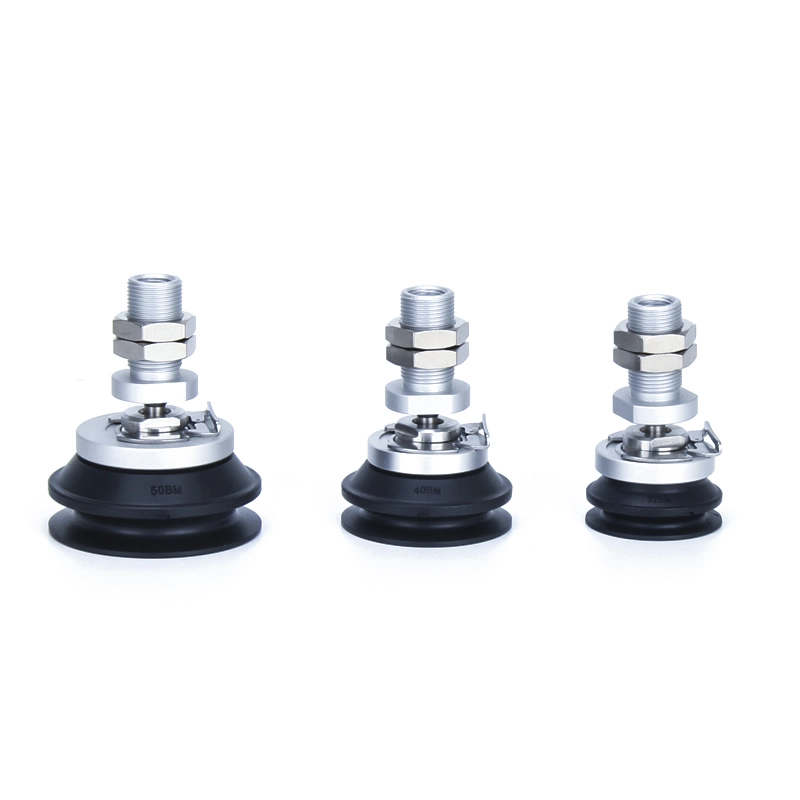

ZP3E-YF seriea Egokigailuarekin Zurruntasun handiko Ball Joint motako hutsezko padekin

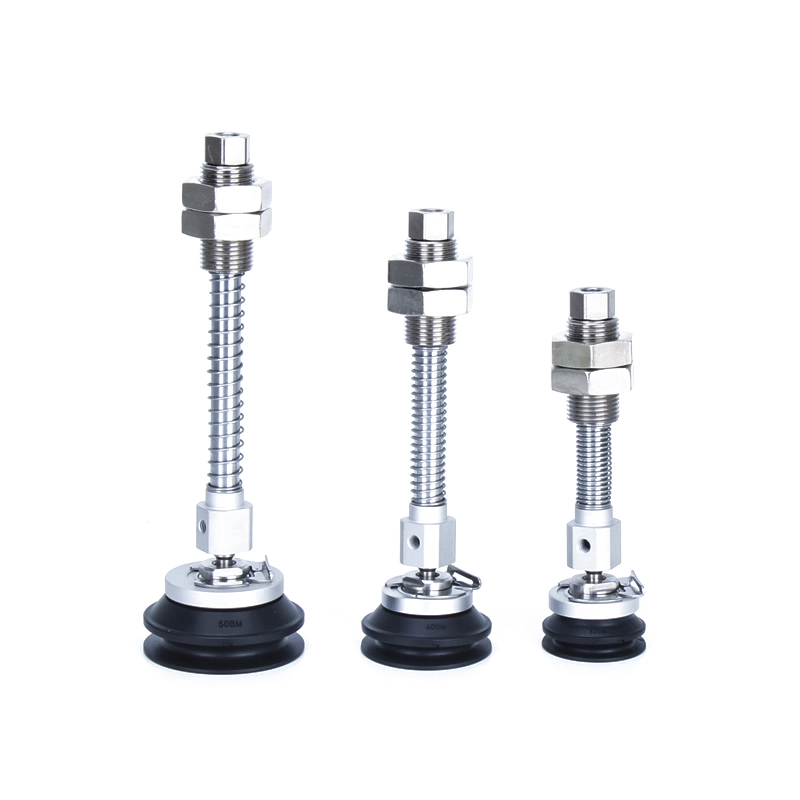

ZP3E-YF seriea Buffer Zurruntasun handiko Ball Joint motako hutsezko padekin
Deskribapena
Nola ordenatu
Zehaztapenak / Materiala
Aplikazioak
Baliabidea

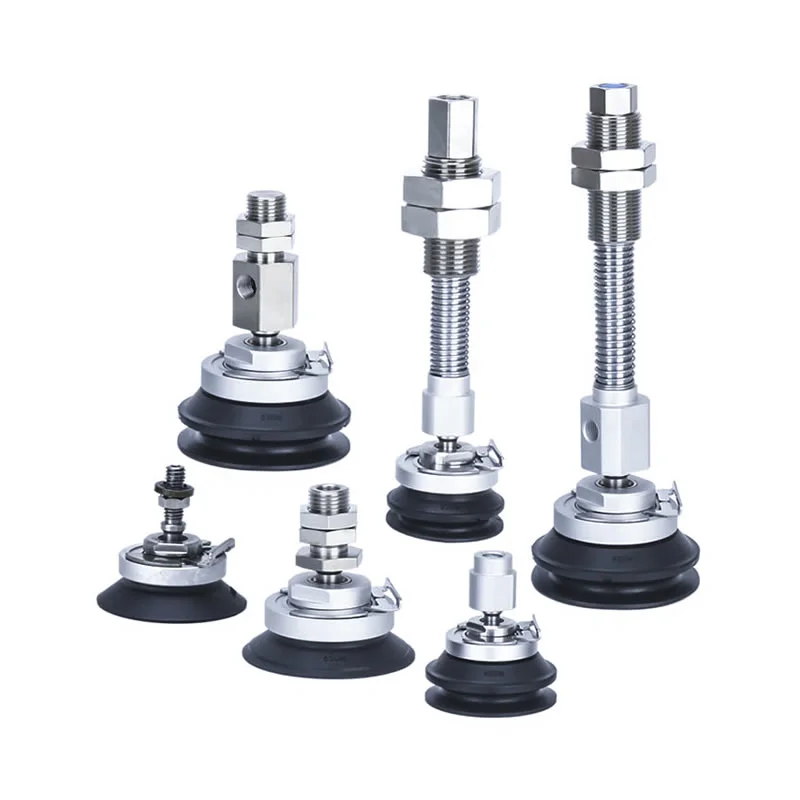

ZP3E ZP3E zurruntasun handiko giltzaduradun hutsezko bentosa industria-mailako hutseko bentosa bat da, sistema automatizatuetan pieza astunak, handiak edo irregularrak maneiatzeko bereziki diseinatua.
Bere zurruntasun handiko egiturak material astunetan helduleku egonkorra bermatzen du, hala nola beira, metalezko xaflak eta kartoia.
Boladun diseinuak angelu anitzeko doikuntza ahalbidetzen du, kopa gainazal okertu edo irregularretara automatikoki egokitzeko aukera emanez.
Zigilatzeko gainazal zigiluak hutsean atxikitzeko gaitasunak hobetzen ditu, xurgapen eraginkorra bermatuz material porotsuak maneiatu arren.
Produktu serie hau asko erabiltzen da automatizazio robotikoa, ontziratzea, automobilgintzaren fabrikazioa eta beira prozesatzea bezalako esparruetan; bereziki egokia da harrapatzeko indarra, egonkortasuna eta malgutasuna eskakizun oso handiak dituzten aplikazioetarako.
Ezaugarri nagusiak
**Zurruntasun eta egonkortasun handia**
Erresistentzia handiko eta gainazal handiko piezetarako bereziki diseinatua (adibidez, beira, metalezko xaflak eta kartoia), serie honek 32 mm-tik 125 mm-ra bitarteko diametroa eskaintzen du, geruza bakarreko zein geruza biko egituretarako aukerak dituena. Gainazalak ehundura ildaskatua du, hutsaren atxikipena eraginkortasunez hobetzen duena eta atxikipen-egonkortasuna bermatzen duena, baita material porotsuak maneiatzen dituenean ere.
**Ball-Joint funtzionaltasuna**
Baloi-giltzaduraren egitura integratua barne hartuta, unitateak angelu anitzeko doikuntza malgua ahalbidetzen du. Piezen gainazal okertu edo irregularrak automatikoki konpentsatzen ditu, zigilatzeko errendimendu koherentea eta xurgatze-indar fidagarria bermatuz manipulazio dinamikoko eragiketa guztietan.
**Aukerako Buffering Mekanismoa**
Aukerako buffer-mekanismo bat gehi daiteke bentosak piezarekin kontaktuan jartzen duenean sortzen diren inpaktu-indarrak xurgatzeko. Horrek modu eraginkorrean babesten ditu bentosaren gorputza eta doitasuneko piezen gainazalak kalteetatik. Maiztasun handiko bizikleta-inguruneetan, funtzio honek ekipoen bizitza luzatzen laguntzen du eta iraunkortasun orokorra hobetzen du.
**Materialen aukerak**
ZP3E ZP3E Zurruntasun handiko boladun xurgagailuak kalitate handiko kautxu eta silikonazko materialekin fabrikatzen dira, zigilatzeko gaitasun bikainak eta higadura erresistentzia eskaintzen ditu. Material antiestatikoak eskuragarri daude aukera gisa, eta unitatea elektronikaren fabrikazioan eta gela garbietan erabiltzeko egokia da. Gainera, altzairu herdoilgaitzezko osagarriekin konbina daiteke litio-ioizko bateriaren fabrikazio eta ezarpen industrial gogorren aplikazio eskakizun espezifikoak betetzeko.
**Diseinu desmuntagarria**
Egitura modularra du, ZP3E ZP3E Zurruntasun Handiko Ball Joint hutseko bentosak ohiko mantentze eta osagaien ordezkapen erraza errazten du. Horrek modu eraginkorrean murrizten ditu geldialdiak eta epe luzerako kostu operatiboak murrizten ditu. Gainera, bere konfigurazio-aukera malguak sistema automatizatu ugaritan ezin hobeto integratzeko aukera ematen du.

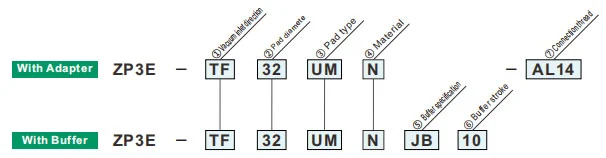

Nola ordenatu
| ①Hutseko sarreraren norabidea | |
| TF | Bertikala |
| YF | Albokoa |
| ②Padaren diametroa (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤Bufferaren zehaztapena | |
| JB | Birakaria (letoizkoa, kaskarrarekin) |
| JF | Birakaria (altzairua, kaskarrarekin) |
| ③Pad mota | |
| UM | Mota laua zirrikituarekin |
| BM | Hauspo motako saihets eta zirrikitudun |
| ④ Materiala | |
| N | NBR |
| S | Silikonazko kautxua |
| U | Uretanezko kautxua |
| F | FKM |
| GN | NBR eroalea |
| GS | Silikonazko kautxu eroalea |
Ikur berdea eredu pertsonalizatuak dira.
| ⑥ Buffer trazua | |
| 10 | 10 mm |
| 25 | 25 mm |
| 30 | 30 mm |
| 50 | 50 mm |
| 75 | 75 mm |
| 100 | 100 mm |
| ⑦Hutseko sarrera | ZP3E-T /Bertikala | ZP3E-Y /Albokoa | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Gizonezko haria | AL6 | M6 x1 | ● | — | — | — |
| AL12 | M12 x1,25 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1,5 | — | ● | — | ● | |
| Emakumezkoa | B8 | M8 x1,25 | ● | — | ● | — |
| B12 | M12 x1,75 | — | ● | — | ● | |
Malguki-indar erreaktiboa
| Padaren diametroa (mm) |
Tentze momentua ±% 5 [N·m] | Buffer-ibilbidea (mm) | Malguki-indar erreaktiboa [N] | ||
| Letoia, kaskarrarekin (JB) | Altzairua, kaskarrarekin (JF) | 0 kolpean | Kolpe betean | ||
| ø32~ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63~ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50.75.100 | 15 | ||||
Pad Materiala eta Ezaugarriak
⚪:Eragin gutxi edo ez △:baldintzen arabera erabil daiteke X:Ez da egokia
|
Materiala
Ezaugarriak
|
Ikurra | Durometroa HS (±5°) |
Kolorea de kautxua |
Funtzionamendua tenperatura tartea (°C) |
Olioa erresistentzia gasolina |
Olioa erresistentzia benzol |
Oinarria erresistentzia |
Azidoa erresistentzia |
Eguraldia | Ozonoa erresistentzia |
Urradura erresistentzia |
Iragazgaitza | Disolbatzailea erresistentzia (benzenoa, toluenoa) |
Aplikazioa |
| NBR | N | 50 | Beltza | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Lan orokorraren transferentzia, Oholtza korrugatua, Xafla plaka, Burdin xafla eta beste |
| Silikonazko kautxua | S | 45 ~ 50 | Zuria | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea, Die-galdaketatik kentzea, Lan mehea, Elikagai-prozesadorea |
| Uretanezko kautxua | U | 50 ~ 60 | Marroia | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Taul korrugatua, Burdinazko plaka, Xafla plaka |
| FKM | F | 60 | Beltza | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lan kimikoa |
| NBR eroalea | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Erdieroaleen lan orokorra (Erresistentzia elektriko estatikoa) | |
| Silikonazko kautxu eroalea | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea (elektrizitate estatikoa) |
Goiko taulak gomazko materialen ezaugarri orokorrak baino ez ditu jasotzen. Ikur urdina eredu pertsonalizatuak dira.
Osagai pneumatikoen aplikazio eskema (hutsean xurgatzeko kopa) hainbat industria-eremutan
I. Oinarrizko indarrak
II. Aplikazioen erauzketa industriaren arabera
A. Medikuntza eta medikuntza industria
A.1: Oinarrizko baldintzak:Garbia eta kutsadurarik gabekoa (FDA/GMP-a betetzen duena), leuna eta kaltegarria ez izatea eta kutsadura gurutzatua prebenitzea
A.2 Eszenatoki nagusiak:
1. Ontzia farmazeutikoa: sendagaien botila / plaka farmazeutikoa / infusio poltsa biltzea (elikagaien kalitateko silikonazko bentosa, partikularik ez isurtzea)
2. Gailu medikoen muntaia: tresna kirurgikoak/kateter medikoak/protesiaren manipulazio piezak (presio negatiboa erregulagarria, deformazio babesa)
3. Laborategi biologikoa: Petri kaxa / zentrifuga-hodi / erreaktibo txartelaren transferentzia (kimiko erresistentea, esterila bateragarria)
B. Elektronika eta erdieroaleen industria
B.1 Oinarrizko baldintzak:antiestatiko (10⁶-10¹¹Ω), doitasun kokatzea (errorea ≤0,01 mm), marradura erresistentzia
B.2 Eszenatoki nagusiak:
1. Txipa/Erdieroalea: obleak maneiatzea, txip-ontziratzea (silikonazko bentosa zeramikazko/antiestatiko porotsua, presio negatibo uniformea haustura saihesteko)
2. PCB/Osagaiak: PCB malgua, mikro osagaiak (0402 erresistentzia) gainazalean muntatuta (silikona/gel/mikro bentosa meheak zimurrak/urratu ez daitezen)
3. Pantaila: LCD/OLED panela, ukipen beirazko harrapaketa (material garden handikoa, orban eta marradurarik gabe)
C. Automobilgintza eta auto piezen industria
C.1 Oinarrizko baldintzak:xurgapen handia (xurgapen disko bakarra ≥500N), espezifikazio anitzeko egokitzapena (metal/plastikoa/beira), irristagaitza
C.2 Eszenatoki nagusiak:
4. Gorputzaren fabrikazioa: altzairuzko plaka / ate-markoa maneiatzeko soldadura (diametro handiko kautxua / bentosa anitzeko sorta, irristagaitzaren ehundura)
5. Beira / Barrualdea: Haizetako instalazioa, larruzko eserlekuaren gainazalaren transferentzia (tenperatura erresistentea den silikonazko / belakizko bentosak, deformazio babesa)
6. Piezak: motorraren zilindroaren gorputza / engranaje-kutxaren karkasa harrapatzea (hutsean + blokeo mekanikoa, erorketaren aurkakoa)
D. Elikagaien eta ontzien industria
D.1 Oinarrizko baldintzak:Elikagaien kalitateko materiala (FDA ziurtagiria), garbitzeko erraza, birrintzeko erresistentea
D.2 Eszenatoki nagusiak:
1. Elikagaien manipulazioa: gozogintza / haragi freskoa / fruta sailkatzea (bentosa xurgapen txikiko bentosa, usainik gabekoa eta garbitzeko erraza)
2. Enbalatzeko automatizazioa: ontziratzeko poltsen irekiera, kartoizko molde antzua (ezabaketa estatikoa/puntu anitzeko xurgapena, ontzi mehe/gogorretarako egokia)
E. Logistika eta biltegiratze industria
E.1 Oinarrizko baldintzak:egokitzapen eraginkorra (ondasunen espezifikazio anitz), presio egonkorra, erorketaren aurkakoa
E.2 Eszenatoki nagusiak:
1. Kartoia maneiatzea: merkataritza elektronikoko kartoiak sailkatzea (xurgapen-matrize erregulagarria, huts-presioa)
2. Plaka/erroilua: Egurrezko taula/plastikozko film erroiluen transferentzia (zerrenda luzea/bentosa anularra, xurgapen uniformea desplazamendua saihesteko)
F. Energia berriak eta industria bereziak
F.1 Energia berria (litiozko bateria/PV):
1. Litiozko bateria plaka (bentosa porotsu antiestatiko, hautsaren aurkakoa), beira fotovoltaikoa (bentosa silikonazko xurgapen handia, marradurarik gabe)
F.2 Inprimaketa eta papera
1. Papera/inprimatutako materiala harrapatzea (paper xurgatzailea, presio negatibo apur bat urratzea eta tinta kutsatzea saihesteko)
III. Oinarrizko egokitzapen logikaren laburpena
| Piezen ezaugarriak | Pipeta egokitzeko programa | Dagozkion industria-eszenatokiak |
| Mehea / Hauskorra / Zehaztasuna | Silikona/zeramikazko materiala, mikro presio negatiboa, mikro xurgapen-tobera | Erdieroale elektronikoak, farmazia |
| Elementu astunak / Tamaina handia | Gomazko materiala, diametro handiko bentosa, bentosa anitzeko sorta | Automobilak, panel logistikoak |
| Osasuna/Kutsaduraren prebentzioa | Elikadura/medikuntza mailako silikona, egitura garbitzeko erraza | Medikuntza, janaria |
| Gainazal bigunak/irregularrak | Belakizko materiala, bentosa deformagarria | Autoen barrualdea, janaria |
| Baldintza antiestatikoak | Silikona antiestatikoa, ioi haizeak lagunduta | erdieroale elektronikoa |
