Kubo hutseko bentosak ZP2
Commaelec kalitate handiko kubo hutseko bentosak ZP2 eskaintzen dituen fabrika liderra da. Instalazio malgua, hainbat tamaina, Bentosa egokitzaile batekin edo buffer euskarri batekin etor daiteke, Hutseko sarreraren norabidea malgua da, norabide bertikala eta albokoa barne. Altzairu herdoilgaitzezko osagarriak ere badaude litiozko baterien industriarako egokiak.
Egin klik eta Hasi hautaketa
》Itzuli produktuaren informaziora
Kubo hutseko bentosak ZP2
ZP2 serie kubo hutsezko kutxa unitatea
ZP2-T seriea kubo egokitzailearekin hutsean
Deskribapena
Nola ordenatu
Zehaztapenak / Materiala
Aplikazioak
Baliabidea
Cube Vacuum Suction Cups ZP2 pieza mikro eta karratu/angeluzuzenetarako diseinatutako lauki formako xurgagailu ultra trinkoak dira. Dimentsio ultra-trinkoekin eta doitasun-harrapaketarekin, ezin hobeak dira doitasuneko produkzio-lerro automatizatuetan osagai delikatuak maneiatzeko. Mikroelektronikako eta doitasuneko hardwarearen oinarrizko osagai gisa, edalontzi hauek oso arinak dira, eta modu eraginkorrean murrizten dute amaierako efektore robotikoen karga. Pieza txikiak abiadura handiko eta maiztasun handiko manipulaziorako egokiak dira bereziki.
Aplikazio-eszenatoki tipikoak:
1.Fabrikazio elektronikoa, txiparen muntaketa, mikro-erresistentziak/kondentsadoreak eta PCB mikrosoldatutako osagaien manipulazioa barne.
2. Zehaztasun hardwarea:Osagai ultra-trinkoen karga eta manipulazio automatizatuak mikrotorlojuak, metalezko malguki plaka karratuak eta miniaturazko errodamenduak barne.
3. Gailu optikoak:Mikro lenteak eta beira optiko karratuak hautsik gabe hartzea eta kokatzea, silikonazko materialak aztarnak uztea saihestu dezake.
Cube Hutseko Bentosen ZP2 funtsezko alderdiak
Pad Barietateak
Mota laua:Xurgatze egonkorra duten gainazal leun eta zurrunetarako aproposa
Saihetsekin laua:Ehundura apur bat duten gainazaletan zigilatzea gehigarria eskaintzen du
Hauspo mota:Gainazal irregularretara egokitzen da eta ukipenean eragina murrizten du
Hainbat pad motak aukeraketa malgua ahalbidetzen dute automatizazio industrialeko behar ezberdinetarako
Materialak
NBR:Errentagarria, higadura erresistentea manipulazio orokorrerako
Silikona:Tenperatura altuko erresistentea eta leuna gainazal delikatuetan
Poliuretanoa (PU):Iraunkorra ziklo handiko eragiketetarako
FKM / EPR:Ingurune espezializatuetarako kimikoarekiko erresistentea
Commaelec-en eskuragarri dauden material pertsonalizatuen aukerak piezaren eskakizun zehatzetara egokitzeko
Ohiko galderak
Zein da ZP eta ZP2 arteko aldea?
ZP seriea: Bentosa estandarrak egitura sinpleagoa duten aplikazio orokorretarako
ZP2 seriea: zurruntasun handiko eta boladun diseinuak gainazal irregularretara edo inklinatutakoetara moldagarritasun hobea ahalbidetzen du.
ZP2-k egonkortasun sendoagoa, karga astunagoa maneiatzea eta material aukera gehiago eskaintzen ditu ZPrekin alderatuta
Zeintzuk dira ZP2 pad mota arruntak?
Mota laua, Saihetsekin laua eta Hauspo mota
Mota bakoitza gainazaleko egoera, piezaren tamaina eta manipulazio eskakizunetarako optimizatuta dago
Commaelec-ek hainbat tamaina eta konfigurazio eskaintzen ditu aplikazio zehatza bermatzeko
ZP2 edalontziak moldagailuekin datoz?

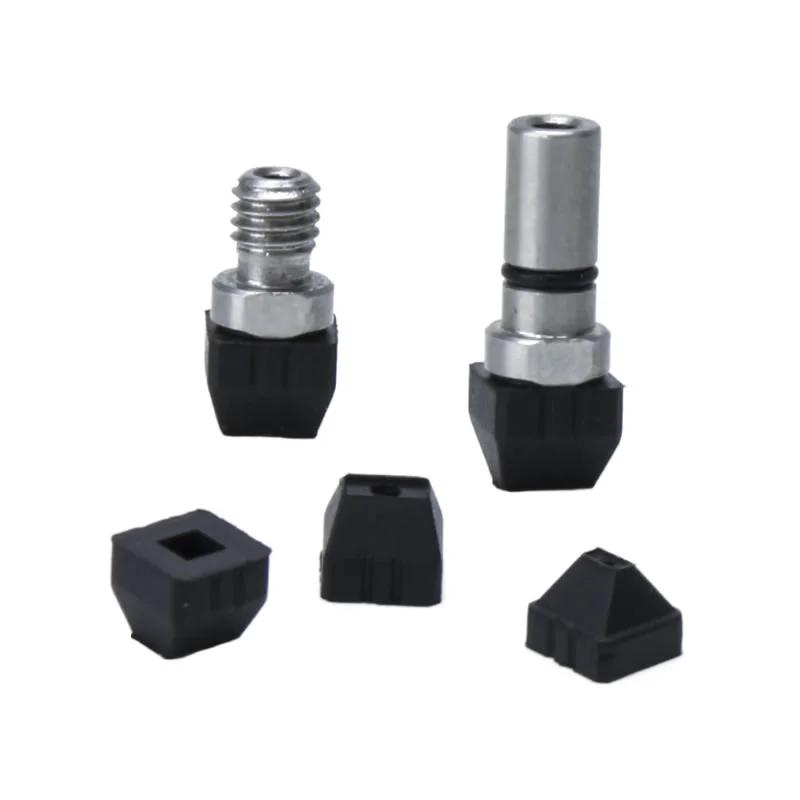

Bai, Cube Vacuum Suction Cups ZP2 egokigailuekin edo buffer euskarriekin erabil daiteke
Hutsaren sarrerako konexio bertikalak zein albokoak onartzen ditu
Sistema automatizatuetan eta beso robotikoetan integrazio malgua errazten du

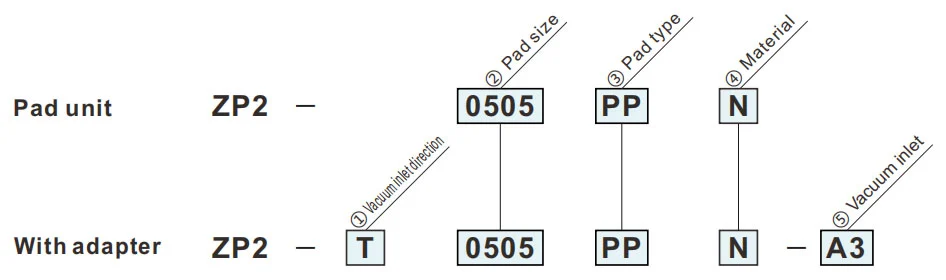

Nola ordenatu

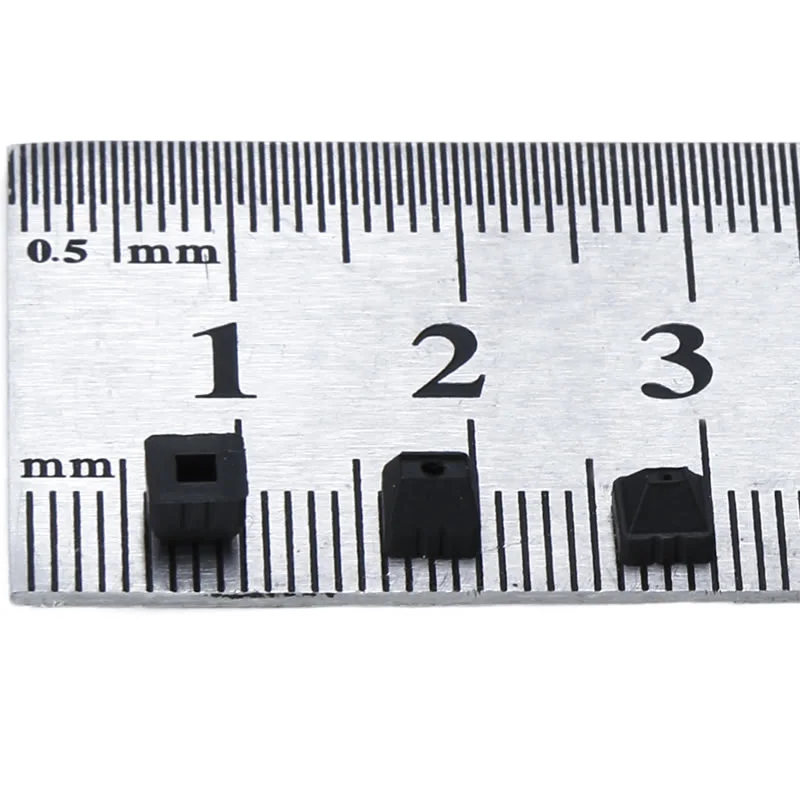

- Bentosa oso txikiak karratu formakoak.
- 0,5 x 0,5 eta 2 x 2,8 bitarteko 5 mota
- Pieza txikietarako, hala nola txip erdieroaleetarako.
| ①Hutseko sarreraren norabidea | |
| T | Bertikala |
| ②Pad tamaina | |
| 0505 | 0,5 x 0,5 mm |
| 0513 | 0,5 x 1,3 mm |
| 0816 | 0,8 x 1,6 mm |
| 1328 | 1,3 x 2,8 mm |
| 2028 | 2,0 x 2,8 mm |
| ④ Materiala | |
| N | NBR |
| S | Silikonazko kautxua |
| U | Uretanezko kautxua |
| F | FKM |
| GN | NBR eroalea |
| GS | Silikonazko kautxu eroalea |
Ikur berdea eredu pertsonalizatuak dira.
| ⑤Hutseko sarrera | |
| 03 | ø3zuzena |
| A3 | M3x0,5 (gizonezkoa) |
| ③Pad mota | |
| PP | Kubo mota |
Neurriak (mm)
Ikur berdea eredu pertsonalizatuak dira.
PP
Kubo mota
Egokitzailea Muntatzeko neurriak
| Eredua | A | B | C | D | øE | |||
|
② Pad Tamaina |
③ Pad mota |
④ Pad Materiala |
||||||
| ZP2 | 0505 | PP |
N S U F GN GS |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
Erreferentziarako eredua: ZP2-0505PPN

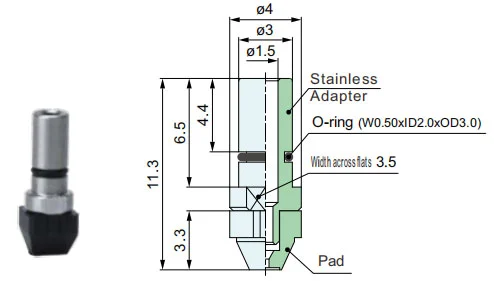

ZP2-T
Bertikala
03
| Eredua | Egokitzailea | |||||
|
① Hutsean sarrera norabidea |
② Pad Tamaina |
③ Pad mota |
④ Pad Materiala |
⑤ Hutsean sarrera |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
03 | PPH-001 |
ZP2-T
Bertikala
A3
| Eredua | Egokitzailea | |||||
|
① Hutsean sarrera norabidea |
② Pad Tamaina |
③ Pad mota |
④ Pad Materiala |
⑤ Hutsean sarrera |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
A3 | PPH-002 |
Pad Materiala eta Ezaugarriak
⚪:Eragin gutxi edo ez △:baldintzen arabera erabil daiteke X:Ez da egokia
|
Materiala
Ezaugarriak
|
Ikurra | Durometroa HS (±5°) |
Kolorea de kautxua |
Funtzionamendua tenperatura tartea (°C) |
Olioa erresistentzia gasolina |
Olioa erresistentzia benzol |
Oinarria erresistentzia |
Azidoa erresistentzia |
Eguraldia | Ozonoa erresistentzia |
Urradura erresistentzia |
Iragazgaitza | Disolbatzailea erresistentzia (benzenoa, toluenoa) |
Aplikazioa |
| NBR | N | 50 | Beltza | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Lan orokorraren transferentzia, Oholtza korrugatua, Xafla plaka, Burdin xafla eta beste |
| Silikonazko kautxua | S | 45 ~ 50 | Zuria | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea, Die-galdaketatik kentzea, Lan mehea, Elikagai-prozesadorea |
| Uretanezko kautxua | U | 50 ~ 60 | Marroia | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Taul korrugatua, Burdinazko plaka, Xafla plaka |
| FKM | F | 60 | Beltza | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lan kimikoa |
| NBR eroalea | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Erdieroaleen lan orokorra (Erresistentzia elektriko estatikoa) | |
| Silikonazko kautxu eroalea | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea (elektrizitate estatikoa) |
Goiko taulak gomazko materialen ezaugarri orokorrak baino ez ditu jasotzen. Ikur urdina eredu pertsonalizatuak dira.
Osagai pneumatikoen aplikazio eskema (hutsean xurgatzeko kopa) hainbat industria-eremutan
I. Oinarrizko indarrak
II. Aplikazioen erauzketa industriaren arabera
A. Medikuntza eta medikuntza industria
A.1: Oinarrizko baldintzak:Garbia eta kutsadurarik gabekoa (FDA/GMP-a betetzen duena), leuna eta kaltegarria ez izatea eta kutsadura gurutzatua prebenitzea
A.2 Eszenatoki nagusiak:
1. Ontzia farmazeutikoa: sendagaien botila / plaka farmazeutikoa / infusio poltsa biltzea (elikagaien kalitateko silikonazko bentosa, partikularik ez isurtzea)
2. Gailu medikoen muntaia: tresna kirurgikoak/kateter medikoak/protesiaren manipulazio piezak (presio negatiboa erregulagarria, deformazio babesa)
3. Laborategi biologikoa: Petri kaxa / zentrifuga-hodi / erreaktibo txartelaren transferentzia (kimiko erresistentea, esterila bateragarria)
B. Elektronika eta erdieroaleen industria
B.1 Oinarrizko baldintzak:antiestatiko (10⁶-10¹¹Ω), doitasun kokatzea (errorea ≤0,01 mm), marradura erresistentzia
B.2 Eszenatoki nagusiak:
1. Txipa/Erdieroalea: obleak maneiatzea, txip-ontziratzea (silikonazko bentosa zeramikazko/antiestatiko porotsua, presio negatibo uniformea haustura saihesteko)
2. PCB/Osagaiak: PCB malgua, mikro osagaiak (0402 erresistentzia) gainazalean muntatuta (silikona/gel/mikro bentosa meheak zimurrak/urratu ez daitezen)
3. Pantaila: LCD/OLED panela, ukipen beirazko harrapaketa (material garden handikoa, orban eta marradurarik gabe)
C. Automobilgintza eta auto piezen industria
C.1 Oinarrizko baldintzak:xurgapen handia (xurgapen disko bakarra ≥500N), espezifikazio anitzeko egokitzapena (metal/plastikoa/beira), irristagaitza
C.2 Eszenatoki nagusiak:
4. Gorputzaren fabrikazioa: altzairuzko plaka / ate-markoa maneiatzeko soldadura (diametro handiko kautxua / bentosa anitzeko sorta, irristagaitzaren ehundura)
5. Beira / Barrualdea: Haizetako instalazioa, larruzko eserlekuaren gainazalaren transferentzia (tenperatura erresistentea den silikonazko / belakizko bentosak, deformazio babesa)
6. Piezak: motorraren zilindroaren gorputza / engranaje-kutxaren karkasa harrapatzea (hutsean + blokeo mekanikoa, erorketaren aurkakoa)
D. Elikagaien eta ontzien industria
D.1 Oinarrizko baldintzak:Elikagaien kalitateko materiala (FDA ziurtagiria), garbitzeko erraza, birrintzeko erresistentea
D.2 Eszenatoki nagusiak:
1. Elikagaien manipulazioa: gozogintza / haragi freskoa / fruta sailkatzea (bentosa xurgapen txikiko bentosa, usainik gabekoa eta garbitzeko erraza)
2. Enbalatzeko automatizazioa: ontziratzeko poltsen irekiera, kartoizko molde antzua (ezabaketa estatikoa/puntu anitzeko xurgapena, ontzi mehe/gogorretarako egokia)
E. Logistika eta biltegiratze industria
E.1 Oinarrizko baldintzak:egokitzapen eraginkorra (ondasunen espezifikazio anitz), presio egonkorra, erorketaren aurkakoa
E.2 Eszenatoki nagusiak:
1. Kartoia maneiatzea: merkataritza elektronikoko kartoiak sailkatzea (xurgapen-matrize erregulagarria, huts-presioa)
2. Plaka/erroilua: Egurrezko taula/plastikozko film erroiluen transferentzia (zerrenda luzea/bentosa anularra, xurgapen uniformea desplazamendua saihesteko)
F. Energia berriak eta industria bereziak
F.1 Energia berria (litiozko bateria/PV):
1. Litiozko bateria plaka (bentosa porotsu antiestatiko, hautsaren aurkakoa), beira fotovoltaikoa (bentosa silikonazko xurgapen handia, marradurarik gabe)
F.2 Inprimaketa eta papera
1. Papera/inprimatutako materiala harrapatzea (paper xurgatzailea, presio negatibo apur bat urratzea eta tinta kutsatzea saihesteko)
III. Oinarrizko egokitzapen logikaren laburpena
| Piezen ezaugarriak | Pipeta egokitzeko programa | Dagozkion industria-eszenatokiak |
| Mehea / Hauskorra / Zehaztasuna | Silikona/zeramikazko materiala, mikro presio negatiboa, mikro xurgapen-tobera | Erdieroale elektronikoak, farmazia |
| Elementu astunak / Tamaina handia | Gomazko materiala, diametro handiko bentosa, bentosa anitzeko sorta | Automobilak, panel logistikoak |
| Osasuna/Kutsaduraren prebentzioa | Elikadura/medikuntza mailako silikona, egitura garbitzeko erraza | Medikuntza, janaria |
| Gainazal bigunak/irregularrak | Belakizko materiala, bentosa deformagarria | Autoen barrualdea, janaria |
| Baldintza antiestatikoak | Silikona antiestatikoa, ioi haizeak lagunduta | erdieroale elektronikoa |
Instalazio eskuliburua
PDF Deskargatu
Abisua + Kontuz (Irakurri Erabili aurretik)
PDF Deskargatu
