Hutseko xurgapena industria-automatizazioan "hartze malgua" egiteko oinarrizko soluzio bat da, lau abantaila nagusi dituena: atzematea kaltegarria ez dena, material anitzeko/irregular piezak egiteko moldagarritasuna, garbia eta ingurumena babestea eta funtzionamendu malgua. Piezen industria-ezaugarri desberdinetara egokitu daiteke (mehe/lodi, doitasun/lodia, sanitarioa/estandar).
Marruskadura baxua Zuzeneko muntaketa hutsean xurgagailuak ZP3
Commaelec fabrikatzaile eta hornitzaile profesionala da marruskadura baxuko xurgapen zuzeneko muntaketa zuzeneko hutsean xurgatze baxuko ZP3-n espezializatutakoa. 4 mm eta 16 mm arteko diametroa duten unitate trinko hauek elektronika industriarako bereziki diseinatuta daude. Hauts minimoa sortzen duen buffer teleskopiko bat daukate, bereziki egokiak dira doitasun elektronika, medikuntza eta farmazia aplikazioetan erabiltzeko.
Egin klik eta Hasi hautaketa
》Itzuli produktuaren informaziora

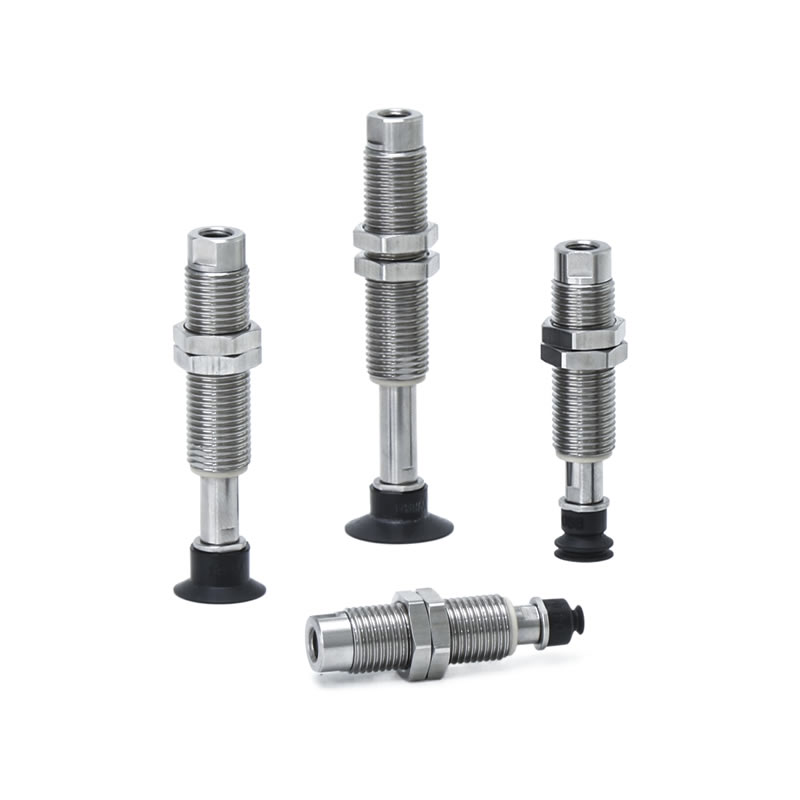

Marruskadura baxua Zuzeneko muntaketa hutsean xurgagailuak ZP3
ZP3-T seriea marruskadura baxuko buffer trinkoa hutsean
Deskribapena
Nola ordenatu
Zehaztapenak / Materiala
Aplikazioak
Baliabidea
Marruskadura baxuko zuzeneko muntaketa hutseko bentosak ZP3 elektronika, medikuntza eta farmazia industriarako diseinatutako bentos trinkoak eta doitasunez diseinatuak dira. 4 mm-tik 16 mm arteko diametroekin, hutseko edalontzi hauek hautsa sortzea minimizatzen duen buffer-hasta teleskopiko bat dute, osagai delikatuen maneiu seguru eta garbia bermatuz.
Zer da marruskadura baxuko zuzeneko muntaketa hutseko bentosak ZP3?
Sistema automatizatuetarako zuzeneko muntatzeko gaitasuna duen hutsezko kutxa espezializatua.
Marruskadura baxuko buffer teleskopiko bat barne hartzen du, higadura eta kutsadura murrizten dituen ziklo errepikakorretan.
Hutsaren sarrera bertikal eta alboko noranzkoekin bateragarria da, ekoizpen-lerro estuetan instalazio malgua ahalbidetuz.

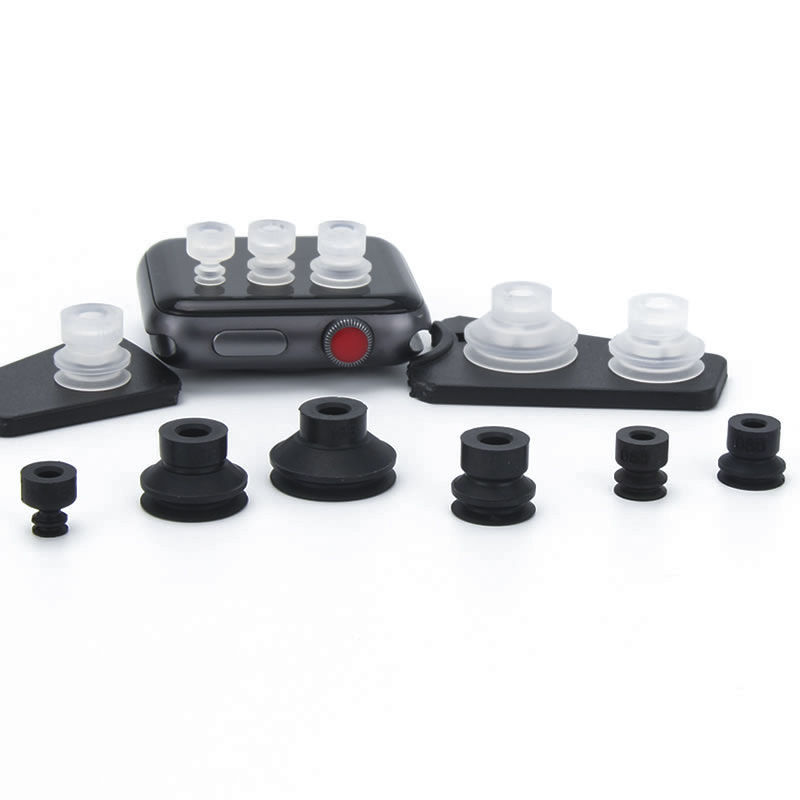

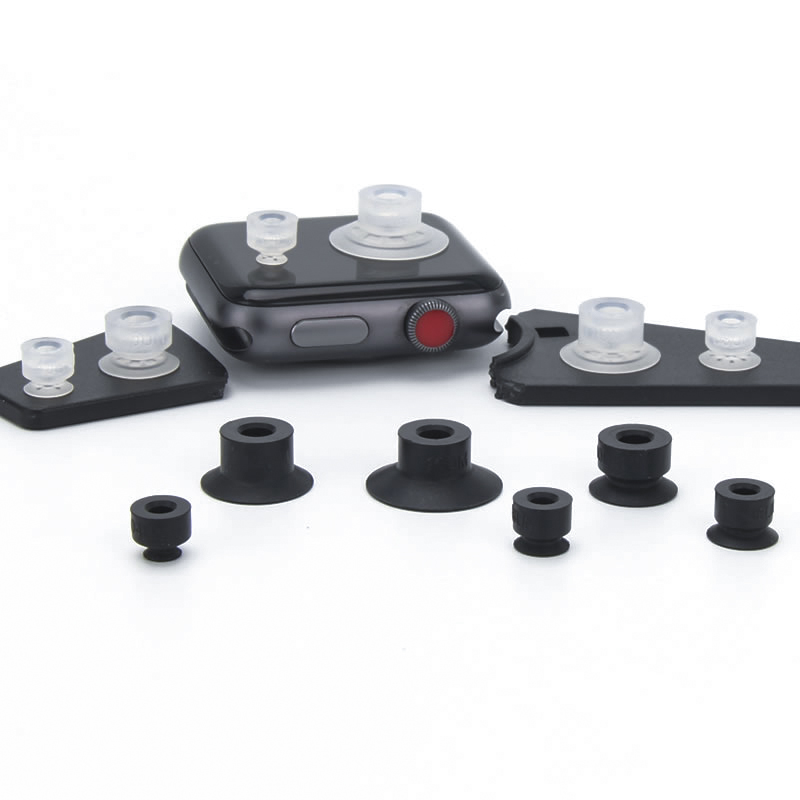

Kalitate handiko goma, silikona eta material antiestatikoetan eskuragarri dago, aukerako egokitzaileekin eta altzairu herdoilgaitzezko osagarriekin litiozko bateriaren aplikazioetarako.
Aplikazioak
Zehaztasun-elektronika manipulatzea, hala nola, zirkuitu plakak eta mikrotxipak.
Muntaia medikoa eta farmazeutikoa, non garbitasuna eta kutsadura txikia funtsezkoak diren.
Pick-and-place sistemetan eta muntaketa-lerro automatizatuetan integratzea.
Hautsa gutxien sortzea eskatzen duten hardware eta litiozko bateriaren osagai txikiak maneiatzea.
Abantailak
Diseinu trinkoak eta marruskadura baxuak higadura, hautsa eta mantentze-lanak gutxitzen ditu.
Egokigarritasun handia, hutseko sarrerako orientazio eta buffer konfigurazio anitzak onartzen ditu.
Marruskadura baxuko zuzeneko muntaketa hutseko bentosak ZP3 material iraunkorrez eraikita dago, adibidez, silikona eta kautxua, xurgaketa egonkorra eta iraunkorra bermatzeko, eta, horrela, bizitza luzeagoa eskaintzen du.
Aukera malguak moldagailuekin, buffer-euskarriekin eta altzairu herdoilgaitzezko osagarriekin industria-behar espezializatuetarako.
Txinan egindako ekoizpen kostu-eraginkorra teknologia helduarekin eta hornikuntza-kate egonkorrarekin entrega puntuala eta kalitate handiko errendimendua bermatzen ditu.
Zergatik aukeratu Commaelec?
Fabrikatzaile eta hornitzaile fidagarria barneko ekoizpenarekin eta stock zabalarekin.
Produktu-zorro anitza, hainbat zehaztapen, forma eta material aukera barne.
Teknologia heldua atxikimendu sendoa, egonkortasuna eta materialaren manipulazio segurua bermatuz.
Bezeroari zuzendutako zerbitzua erantzun azkarrarekin, pertsonalizazioarekin eta laguntza teknikoarekin integrazio ezin hobea lortzeko.
Nola ordenatu
- 1/10etik beherako partikula murriztua (aurreko produktuekin alderatuta).
- Kobre aleazioa erabili gabe.
- Marruskadura txikiarekin, zarata baxuarekin! Zarata maila 45 dB.
- Leuntu gora eta behera mugitzea egitura eszentrikoaren aurkakoaren arabera.
- Ardatz trabatuaren arazoa hodiaren tentsioaren arabera konpondu zen!
| ①Hutseko sarreraren norabidea | |
| T | Bertikala |
| ②Padaren diametroa (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Pad mota | |
| UM | Laua zirrikituarekin |
| B | Hauspoa |
| ④ Materiala | |
| N | NBR |
| S | Silikonazko kautxua |
| U | Uretanezko kautxua |
| F | FKM |
| GN | NBR eroalea |
| GS | Silikonazko kautxu eroalea |
Ikur berdea eredu pertsonalizatuak dira.
| ⑤Bufferaren zehaztapena | |
| D | Biratzen (marruskadura baxua) |
| ⑥Buffer trazua (mm) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Hutseko sarrera | |
| B5 | M5 x 0,8 |
Neurriak (mm)
Ikur berdea eredu pertsonalizatuak dira.
UM
Laua zirrikituarekin
| Eredua | A | B | C | D | Buffer | |||||||
|
① Hutsean sarrera norabidea |
② Pad dia. |
③ Pad mota |
④ Pad Materiala |
⑤ Buffer zehaztapena. |
⑥ Buffer trazua |
⑧ Hutsean sarrera |
||||||
| ZP3 | T |
4 6 8 |
UM |
N S U F GN GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Erreferentziarako eredua: ZP3-T16UMND15-B5
B
Hauspoa
| Eredua | A | B | C | D | Buffer | |||||||
|
① Hutsean sarrera norabidea |
② Pad dia. |
③ Pad mota |
④ Pad Materiala |
⑤ Buffer zehaztapena. |
⑥ Buffer trazua |
⑧ Hutsean sarrera |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Erreferentziarako eredua: ZP3-T08BND6-B5
Pad Materiala eta Ezaugarriak
⚪:Eragin gutxi edo ez △:baldintzen arabera erabil daiteke X:Ez da egokia
| Pad mota | Padaren diametroa (mm) | Aplikazioa | Piezen gainazal eta forma tipikoak | |||||||
| Laua | Agindua | Zeiharra | Altuera desberdinak | Ganbila | Koipetsua | |||||
|
|
|
|
|
|
|||||
| trinkoa P ad | Laua (U) |
|
ø1,5~ø3,5 | Gainazal laua eta deformatua ez duten piezak xurgatzeko | ⚪ | X | X | X | X | X |

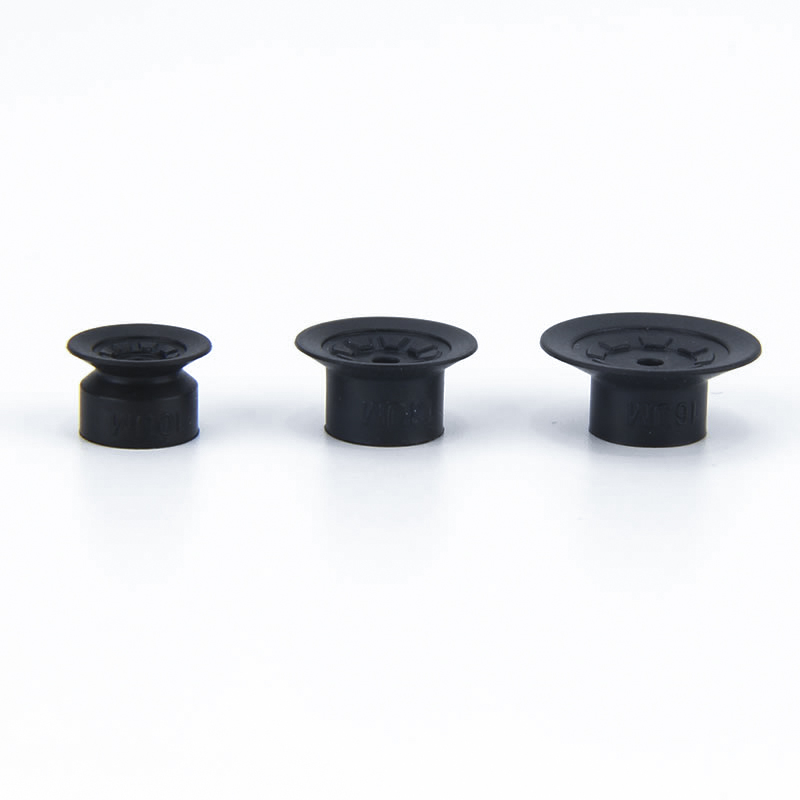

| Laua zirrikituarekin (UM) |
|
ø4~ø16 | Deformatu daitekeen pieza baterako | ⚪ | X | X | X | X | △ | |
| Hauspoa (B) |
|
ø4~ø16 | Gainazal inklinatua duten piezak xurgatzeko | ⚪ | △ | ⚪ | X | △ | X | |
Pad Materiala eta Ezaugarriak
⚪:Eragin gutxi edo ez △:baldintzen arabera erabil daiteke X:Ez da egokia
|
Materiala
Ezaugarriak
|
Ikurra | Durometroa HS (±5°) |
Kolorea de kautxua |
Funtzionamendua tenperatura tartea (°C) |
Olioa erresistentzia gasolina |
Olioa erresistentzia benzol |
Oinarria erresistentzia |
Azidoa erresistentzia |
Eguraldia | Ozonoa erresistentzia |
Urradura erresistentzia |
Iragazgaitza | Disolbatzailea erresistentzia (benzenoa, toluenoa) |
Aplikazioa |
| NBR | N | 50 | Beltza | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Lan orokorraren transferentzia, Oholtza korrugatua, Xafla plaka, Burdin xafla eta beste |
| Silikonazko kautxua | S | 45 ~ 50 | Zuria | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea, Die-galdaketatik kentzea, Lan mehea, Elikagai-prozesadorea |
| Uretanezko kautxua | U | 50 ~ 60 | Marroia | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Taul korrugatua, Burdinazko plaka, Xafla plaka |
| FKM | F | 60 | Beltza | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lan kimikoa |
| NBR eroalea | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Erdieroaleen lan orokorra (Erresistentzia elektriko estatikoa) | |
| Silikonazko kautxu eroalea | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea (elektrizitate estatikoa) |
Goiko taulak gomazko materialen ezaugarri orokorrak baino ez ditu jasotzen. Ikur urdina eredu pertsonalizatuak dira.
Osagai pneumatikoen aplikazio eskema (hutsean xurgatzeko kopa) hainbat industria-eremutan
I. Oinarrizko indarrak
II. Aplikazioen erauzketa industriaren arabera
A. Medikuntza eta medikuntza industria
A.1: Oinarrizko baldintzak:Garbia eta kutsadurarik gabekoa (FDA/GMP-a betetzen duena), leuna eta kaltegarria ez izatea eta kutsadura gurutzatua prebenitzea
A.2 Eszenatoki nagusiak:
1. Ontzia farmazeutikoa: sendagaien botila / plaka farmazeutikoa / infusio poltsa biltzea (elikagaien kalitateko silikonazko bentosa, partikularik ez isurtzea)
2. Gailu medikoen muntaia: tresna kirurgikoak/kateter medikoak/protesiaren manipulazio piezak (presio negatiboa erregulagarria, deformazio babesa)
3. Laborategi biologikoa: Petri kaxa / zentrifuga-hodi / erreaktibo txartelaren transferentzia (kimiko erresistentea, esterila bateragarria)
B. Elektronika eta erdieroaleen industria
B.1 Oinarrizko baldintzak:antiestatiko (10⁶-10¹¹Ω), doitasun kokatzea (errorea ≤0,01 mm), marradura erresistentzia
B.2 Eszenatoki nagusiak:
1. Txipa/Erdieroalea: obleak maneiatzea, txip-ontziratzea (silikonazko bentosa zeramikazko/antiestatiko porotsua, presio negatibo uniformea haustura saihesteko)
2. PCB/Osagaiak: PCB malgua, mikro osagaiak (0402 erresistentzia) gainazalean muntatuta (silikona/gel/mikro bentosa meheak zimurrak/urratu ez daitezen)
3. Pantaila: LCD/OLED panela, ukipen beirazko harrapaketa (material garden handikoa, orban eta marradurarik gabe)
C. Automobilgintza eta auto piezen industria
C.1 Oinarrizko baldintzak:xurgapen handia (xurgapen disko bakarra ≥500N), espezifikazio anitzeko egokitzapena (metal/plastikoa/beira), irristagaitza
C.2 Eszenatoki nagusiak:
4. Gorputzaren fabrikazioa: altzairuzko plaka / ate-markoa maneiatzeko soldadura (diametro handiko kautxua / bentosa anitzeko sorta, irristagaitzaren ehundura)
5. Beira / Barrualdea: Haizetako instalazioa, larruzko eserlekuaren gainazalaren transferentzia (tenperatura erresistentea den silikonazko / belakizko bentosak, deformazio babesa)
6. Piezak: motorraren zilindroaren gorputza / engranaje-kutxaren karkasa harrapatzea (hutsean + blokeo mekanikoa, erorketaren aurkakoa)
D. Elikagaien eta ontzien industria
D.1 Oinarrizko baldintzak:Elikagaien kalitateko materiala (FDA ziurtagiria), garbitzeko erraza, birrintzeko erresistentea
D.2 Eszenatoki nagusiak:
1. Elikagaien manipulazioa: gozogintza / haragi freskoa / fruta sailkatzea (bentosa xurgapen txikiko bentosa, usainik gabekoa eta garbitzeko erraza)
2. Enbalatzeko automatizazioa: ontziratzeko poltsen irekiera, kartoizko molde antzua (ezabaketa estatikoa/puntu anitzeko xurgapena, ontzi mehe/gogorretarako egokia)
E. Logistika eta biltegiratze industria
E.1 Oinarrizko baldintzak:egokitzapen eraginkorra (ondasunen espezifikazio anitz), presio egonkorra, erorketaren aurkakoa
E.2 Eszenatoki nagusiak:
1. Kartoia maneiatzea: merkataritza elektronikoko kartoiak sailkatzea (xurgapen-matrize erregulagarria, huts-presioa)
2. Plaka/erroilua: Egurrezko taula/plastikozko film erroiluen transferentzia (zerrenda luzea/bentosa anularra, xurgapen uniformea desplazamendua saihesteko)
F. Energia berriak eta industria bereziak
F.1 Energia berria (litiozko bateria/PV):
1. Litiozko bateria plaka (bentosa porotsu antiestatiko, hautsaren aurkakoa), beira fotovoltaikoa (bentosa silikonazko xurgapen handia, marradurarik gabe)
F.2 Inprimaketa eta papera
1. Papera/inprimatutako materiala harrapatzea (paper xurgatzailea, presio negatibo apur bat urratzea eta tinta kutsatzea saihesteko)
III. Oinarrizko egokitzapen logikaren laburpena
| Piezen ezaugarriak | Pipeta egokitzeko programa | Dagozkion industria-eszenatokiak |
| Mehea / Hauskorra / Zehaztasuna | Silikona/zeramikazko materiala, mikro presio negatiboa, mikro xurgapen-tobera | Erdieroale elektronikoak, farmazia |
| Elementu astunak / Tamaina handia | Gomazko materiala, diametro handiko bentosa, bentosa anitzeko sorta | Automobilak, panel logistikoak |
| Osasuna/Kutsaduraren prebentzioa | Elikadura/medikuntza mailako silikona, egitura garbitzeko erraza | Medikuntza, janaria |
| Gainazal bigunak/irregularrak | Belakizko materiala, bentosa deformagarria | Autoen barrualdea, janaria |
| Baldintza antiestatikoak | Silikona antiestatikoa, ioi haizeak lagunduta | erdieroale elektronikoa |
