Hutseko xurgapena industria-automatizazioan "hartze malgua" egiteko oinarrizko soluzio bat da, lau abantaila nagusi dituena: atzematea kaltegarria ez dena, material anitzeko/irregular piezak egiteko moldagarritasuna, garbia eta ingurumena babestea eta funtzionamendu malgua. Piezen industria-ezaugarri desberdinetara egokitu daiteke (mehe/lodi, doitasun/lodia, sanitarioa/estandar).
Tobera Hutseko bentosak ZP2
Txinako fabrikatzaile nagusi gisa, gure fabrikak tobera pertsonalizatuak eskaintzen ditu hutsuneko bentosak ZP2 milimetro-eskalako piezetarako. ø0,8 mm-ø1,1 mm-ko diametro ultra trinkoak eta lekua aurrezteko tobera integratua dituena, hornitzaileen zuzeneko soluzio hau aproposa da txipetarako eta mikro-lenteetarako. Elektronika eta litiozko baterien industriarako pieza antiestatikoak eta altzairu herdoilgaitzezko piezak gordetzen ditugu.
Egin klik eta Hasi hautaketa
》Itzuli produktuaren informaziora

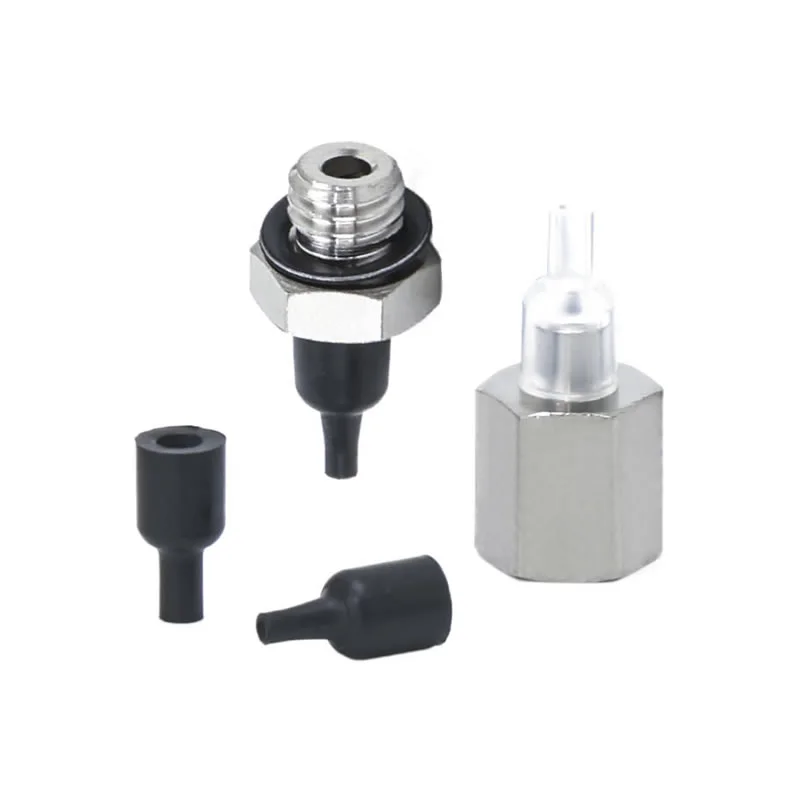

Tobera Hutseko bentosak ZP2
ZP2 serieko tobera hutsezko pad-unitatea

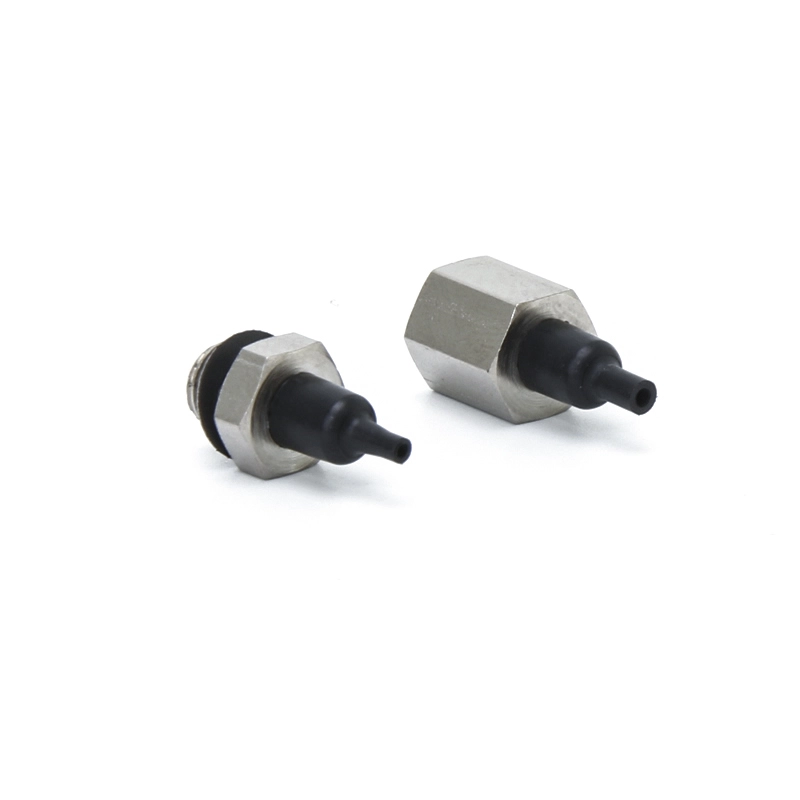

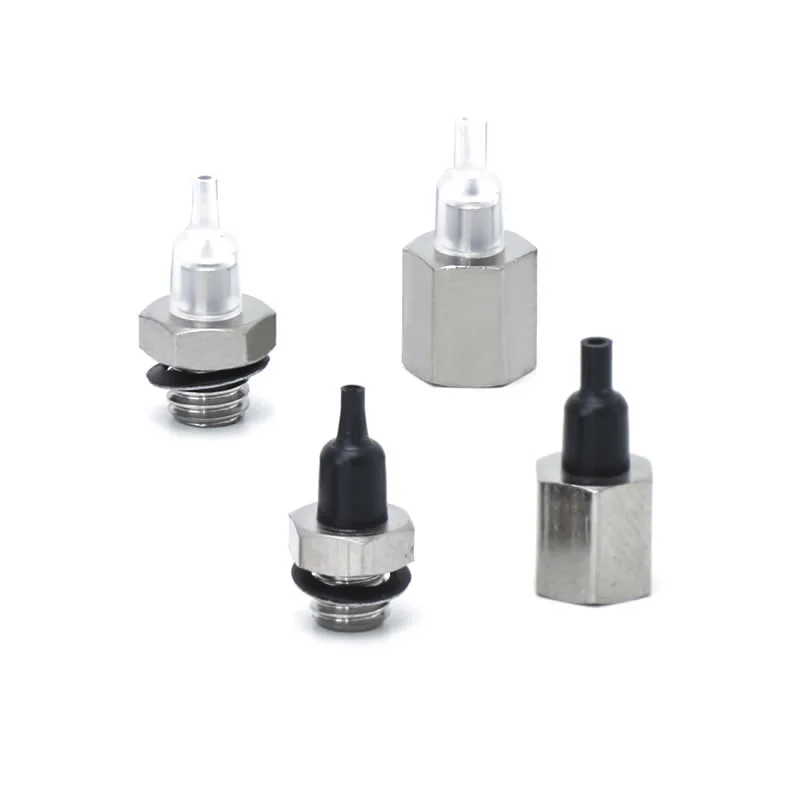

ZP2-T seriea tobera egokitzailearekin hutsean
Deskribapena
Nola ordenatu
Zehaztapenak / Materiala
Aplikazioak
Baliabidea
Xurgagailu ultraminiaturazkoen kategorian, tobera hutseko xurgagailu ZP2 hauek ø8 mm eta ø1,1 mm-ko diametro estandarrak dituzte, ZP2 serieko modelo txikienetako bat adierazten dutenak. Milimetro-eskalako neurriak neurtzen dituzten pieza ultra-txikiekin bateragarriak dira. Pitaren diseinu trinkoak toberaren interfaze labur bat integratzen du zuzenean padaren gorputzean, egokitzaile osagarrien beharra ezabatuz eta instalazio-espazioa nabarmen murriztuz. Xurgatze-muturrak ertz estu-ezpainen zigilatzeko diseinua erabiltzen du, mikropiezen gainazalekin kontaktu estua bermatzen duena, hutsean zigilatzeko optimoa bermatuz.
Aplikazio tipikoen artean daude
1.Txiparen muntaia, mikro-erresistentziak/kondentsadoreak eta PCB mikrosoldatutako osagaien manipulazioa fabrikazio elektronikoan.
2.Erdieroaleen industria:hautsik gabeko manipulazioa zehaztasun osagaiak, hala nola obleak erdieroaleak eta mikrosentsoreak.
3. Zehaztasun hardwarea:osagai ultra-trinkoen elikadura automatizatua, besteak beste, mikrotorlojuak, metalezko malgukiak eta miniaturazko errodamenduak.
4. Gailu optikoak:osagai optikoen atzematea eta kokapen zehatza, hala nola, miniaturazko lenteak eta zuntz optikoko konektoreak.
Ohiko galderak
Zertarako erabiltzen dira SMC ZP2 toberak?
Tobera hutsean xurgatzeko kopak ZP2 hutsean kanporatzeko sistemetan erabili ohi dira hautaketa eta leku azkarreko eragiketa egiteko.
Toberekin integratuta edalontzian zuzenean hutsa sortzeko
Abiadura handiko automatizaziorako eta manipulazio robotikorako egokia
Pieza txikietarako, ontziratzeko materialetarako eta osagai arinetarako oso erabilia
Commaelec-ek antzeko sistema-diseinuekin bateragarriak diren kalitate egonkorreko edalontziak eskaintzen ditu, etengabeko ekoizpenean errendimendu fidagarria bermatuz.
Nola hautatu bentosaren diseinu egokia?
Hautaketa benetako lan baldintzetan oinarritu behar da:
Piezen azalera: leuna → mota laua; irregularra → hauspo mota
Pisua eta tamaina: pieza astunek diametro handiagoak behar dituzte
Ingurumena: tenperatura altua edo produktu kimikoak → aukeratu silikona edo FKM
Ziklo-abiadura: abiadura handiko lineek diseinu arin eta sentikorren abantailak dituzte
Commaelec-ek soluzio pertsonalizatuak onartzen ditu, materialak, tamainak eta egiturak aplikazio zehatzekin lotzen lagunduz.
Zeintzuk dira ZP2 serieko pad mota nagusiak?
Mota laua: gainazal leunetarako gehienezko kontaktu-eremua
Saihetsekin laua: hobeto zigilatzea gainazal apur bat zakarretan
Hauspo mota: gainazal irregularretara egokitzen da eta kuxina ematen du

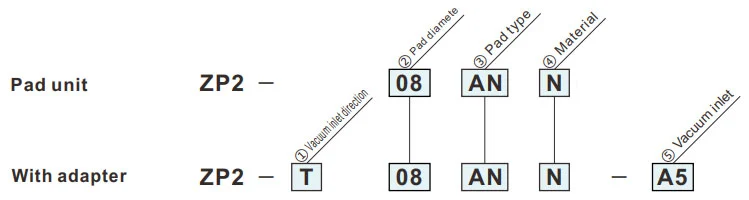

Nola ordenatu
- Osagai txikiak xurgatzeko (adibidez, IC txipak)
| ①Hutseko sarreraren norabidea | |
| T | Bertikala |
| ②Padaren diametroa (mm) | |
| 08 | ø0,8 |
| 11 | ø1.1 |
| ③Pad mota | |
| AN | Tobera |
| ④ Materiala | |
| N | NBR |
| S | Silikonazko kautxua |
| U | Uretanezko kautxua |
| F | FKM |
| GN | NBR eroalea |
| GS | Silikonazko kautxu eroalea |
Ikur berdea eredu pertsonalizatuak dira.
| ⑤Hutseko sarrera | ||
| A4 | Emakumezkoen haria | M4 x0,7 M5 x0,8 |
| A5 | ||
| B4 | Gizonezko haria | M4 x0,7 |
| B5 | M5 x0,8 | |
Neurriak (mm)
Ikur berdea eredu pertsonalizatuak dira.
AN
Tobera-kopia
| Eredua | øC | øD | |||
|
② Pad dia. |
③ Pad mota |
④ Pad Materiala |
|||
| ZP2 | 08 | AN |
N S U F GN GS |
1.6 | 0.8 |
| 11 | 2 | 1.1 | |||
Erreferentziarako eredua: ZP2-11ANN
Egokitzailea Muntatzeko neurriak
ZP2-T
Bertikala
A4,A5
| Eredua | A | B | øC | øD | E | Egokitzailea | |||||
|
① Hutsean sarrerako norabidea |
② Pad dia. |
③ Pad mota |
④ Pad Materiala |
⑤ Hutsean sarrera |
|||||||
| ZP2 | T | 08 | AN |
N S U F GN GS |
A4 | 12.2 | 9.5 | 1.6 | 0.8 | M4 x0,7 | ZP2A-AN-A4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | A5 | 14.5 | 11 | 1.6 | 0.8 | M5 x0,8 | ZP2A-AN-A5 | ||||
| 11 | 2 | 1.1 | |||||||||
Erreferentziarako eredua: ZP2-T11ANN-A5
ZP2-T
Bertikala
A4,A5
| Eredua | A | B | øC | øD | E | Egokitzailea | |||||
|
① Hutsean sarrera norabidea |
② Pad dia. |
③ Pad mota |
④ Pad Materiala |
⑤ Hutsean sarrera |
|||||||
| ZP2 | T | 08 | AN |
N S U F GN GS |
B4 | 14 | 4.5 | 1.6 | 0.8 | M4 x0,7 | ZP2A-AN-B4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | B5 | 15.5 | 5 | 1.6 | 0.8 | M5 x0,8 | ZP2A-AN-B5 | ||||
| 11 | 2 | 1.1 | |||||||||
Erreferentziarako eredua: ZP2-T11ANGN-B5
Pad Materiala eta Ezaugarriak
⚪:Eragin gutxi edo ez △:baldintzen arabera erabil daiteke X:Ez da egokia
|
Materiala
Ezaugarriak
|
Ikurra | Durometroa HS (±5°) |
Kolorea de kautxua |
Funtzionamendua tenperatura tartea (°C) |
Olioa erresistentzia gasolina |
Olioa erresistentzia benzol |
Oinarria erresistentzia |
Azidoa erresistentzia |
Eguraldia | Ozonoa erresistentzia |
Urradura erresistentzia |
Iragazgaitza | Disolbatzailea erresistentzia (benzenoa, toluenoa) |
Aplikazioa |
| NBR | N | 50 | Beltza | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Lan orokorraren transferentzia, Oholtza korrugatua, Xafla plaka, Burdin xafla eta beste |
| Silikonazko kautxua | S | 45 ~ 50 | Zuria | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea, Die-galdaketatik kentzea, Lan mehea, Elikagai-prozesadorea |
| Uretanezko kautxua | U | 50 ~ 60 | Marroia | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Taul korrugatua, Burdinazko plaka, Xafla plaka |
| FKM | F | 60 | Beltza | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lan kimikoa |
| NBR eroalea | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Erdieroaleen lan orokorra (Erresistentzia elektriko estatikoa) | |
| Silikonazko kautxu eroalea | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea (elektrizitate estatikoa) |
Goiko taulak gomazko materialen ezaugarri orokorrak baino ez ditu jasotzen. Ikur urdina eredu pertsonalizatuak dira.
Osagai pneumatikoen aplikazio eskema (hutsean xurgatzeko kopa) hainbat industria-eremutan
I. Oinarrizko indarrak
II. Aplikazioen erauzketa industriaren arabera
A. Medikuntza eta medikuntza industria
A.1: Oinarrizko baldintzak:Garbia eta kutsadurarik gabekoa (FDA/GMP-a betetzen duena), leuna eta kaltegarria ez izatea eta kutsadura gurutzatua prebenitzea
A.2 Eszenatoki nagusiak:
1. Ontzia farmazeutikoa: sendagaien botila / plaka farmazeutikoa / infusio poltsa biltzea (elikagaien kalitateko silikonazko bentosa, partikularik ez isurtzea)
2. Gailu medikoen muntaia: tresna kirurgikoak/kateter medikoak/protesiaren manipulazio piezak (presio negatiboa erregulagarria, deformazio babesa)
3. Laborategi biologikoa: Petri kaxa / zentrifuga-hodi / erreaktibo txartelaren transferentzia (kimiko erresistentea, esterila bateragarria)
B. Elektronika eta erdieroaleen industria
B.1 Oinarrizko baldintzak:antiestatiko (10⁶-10¹¹Ω), doitasun kokatzea (errorea ≤0,01 mm), marradura erresistentzia
B.2 Eszenatoki nagusiak:
1. Txipa/Erdieroalea: obleak maneiatzea, txip-ontziratzea (silikonazko bentosa zeramikazko/antiestatiko porotsua, presio negatibo uniformea haustura saihesteko)
2. PCB/Osagaiak: PCB malgua, mikro osagaiak (0402 erresistentzia) gainazalean muntatuta (silikona/gel/mikro bentosa meheak zimurrak/urratu ez daitezen)
3. Pantaila: LCD/OLED panela, ukipen beirazko harrapaketa (material garden handikoa, orban eta marradurarik gabe)
C. Automobilgintza eta auto piezen industria
C.1 Oinarrizko baldintzak:xurgapen handia (xurgapen disko bakarra ≥500N), espezifikazio anitzeko egokitzapena (metal/plastikoa/beira), irristagaitza
C.2 Eszenatoki nagusiak:
4. Gorputzaren fabrikazioa: altzairuzko plaka / ate-markoa maneiatzeko soldadura (diametro handiko kautxua / bentosa anitzeko sorta, irristagaitzaren ehundura)
5. Beira / Barrualdea: Haizetako instalazioa, larruzko eserlekuaren gainazalaren transferentzia (tenperatura erresistentea den silikonazko / belakizko bentosak, deformazio babesa)
6. Piezak: motorraren zilindroaren gorputza / engranaje-kutxaren karkasa harrapatzea (hutsean + blokeo mekanikoa, erorketaren aurkakoa)
D. Elikagaien eta ontzien industria
D.1 Oinarrizko baldintzak:Elikagaien kalitateko materiala (FDA ziurtagiria), garbitzeko erraza, birrintzeko erresistentea
D.2 Eszenatoki nagusiak:
1. Elikagaien manipulazioa: gozogintza / haragi freskoa / fruta sailkatzea (bentosa xurgapen txikiko bentosa, usainik gabekoa eta garbitzeko erraza)
2. Enbalatzeko automatizazioa: ontziratzeko poltsen irekiera, kartoizko molde antzua (ezabaketa estatikoa/puntu anitzeko xurgapena, ontzi mehe/gogorretarako egokia)
E. Logistika eta biltegiratze industria
E.1 Oinarrizko baldintzak:egokitzapen eraginkorra (ondasunen espezifikazio anitz), presio egonkorra, erorketaren aurkakoa
E.2 Eszenatoki nagusiak:
1. Kartoia maneiatzea: merkataritza elektronikoko kartoiak sailkatzea (xurgapen-matrize erregulagarria, huts-presioa)
2. Plaka/erroilua: Egurrezko taula/plastikozko film erroiluen transferentzia (zerrenda luzea/bentosa anularra, xurgapen uniformea desplazamendua saihesteko)
F. Energia berriak eta industria bereziak
F.1 Energia berria (litiozko bateria/PV):
1. Litiozko bateria plaka (bentosa porotsu antiestatiko, hautsaren aurkakoa), beira fotovoltaikoa (bentosa silikonazko xurgapen handia, marradurarik gabe)
F.2 Inprimaketa eta papera
1. Papera/inprimatutako materiala harrapatzea (paper xurgatzailea, presio negatibo apur bat urratzea eta tinta kutsatzea saihesteko)
III. Oinarrizko egokitzapen logikaren laburpena
| Piezen ezaugarriak | Pipeta egokitzeko programa | Dagozkion industria-eszenatokiak |
| Mehea / Hauskorra / Zehaztasuna | Silikona/zeramikazko materiala, mikro presio negatiboa, mikro xurgapen-tobera | Erdieroale elektronikoak, farmazia |
| Elementu astunak / Tamaina handia | Gomazko materiala, diametro handiko bentosa, bentosa anitzeko sorta | Automobilak, panel logistikoak |
| Osasuna/Kutsaduraren prebentzioa | Elikadura/medikuntza mailako silikona, egitura garbitzeko erraza | Medikuntza, janaria |
| Gainazal bigunak/irregularrak | Belakizko materiala, bentosa deformagarria | Autoen barrualdea, janaria |
| Baldintza antiestatikoak | Silikona antiestatikoa, ioi haizeak lagunduta | erdieroale elektronikoa |
