Hutseko bentosa obalatuak ZP2
Txinako fabrikatzaile nagusi gisa, gure fabrikak ZP2 Hutseko Bentosa Obalatu pertsonalizatuak eskaintzen ditu espazio mugatuetako pieza lirainetarako. 12 zehaztapenetan eskuragarri (adibidez, 3,5 × 7 eta 8 × 30 mm), hornitzaileen zuzeneko irtenbide honek presio uniformea eta helduleku egonkortasuna bermatzen ditu. Aukerako 6-50 mm-ko bufferekin eta material antiestatikoekin, ezin hobea da PCB, bateria eta abiadura handiko ontziratze-lerroetarako.
Egin klik eta Hasi hautaketa
》Itzuli produktuaren informaziora
Hutseko bentosa obalatuak ZP2

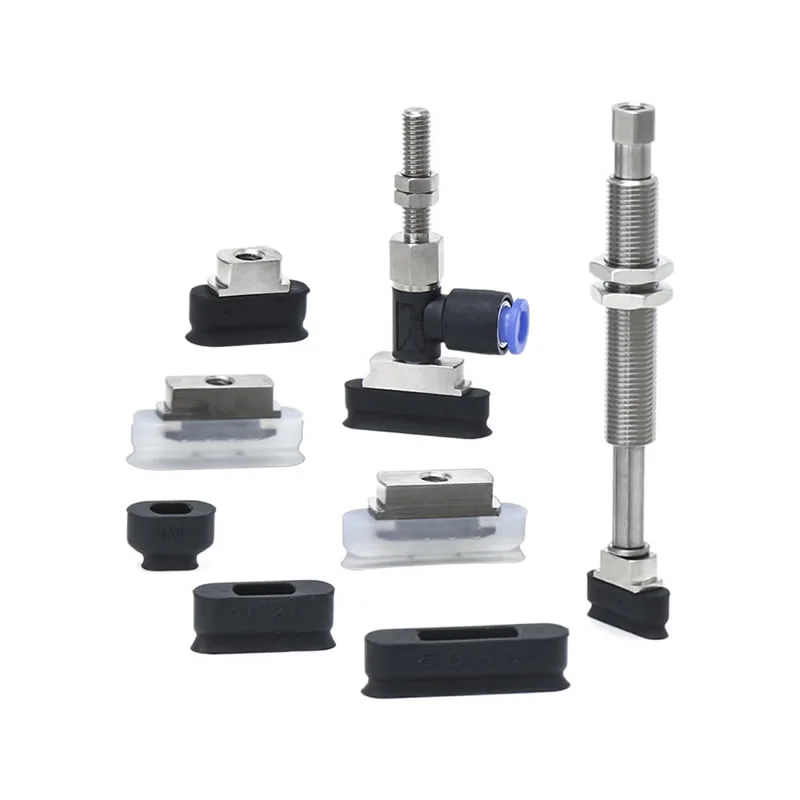

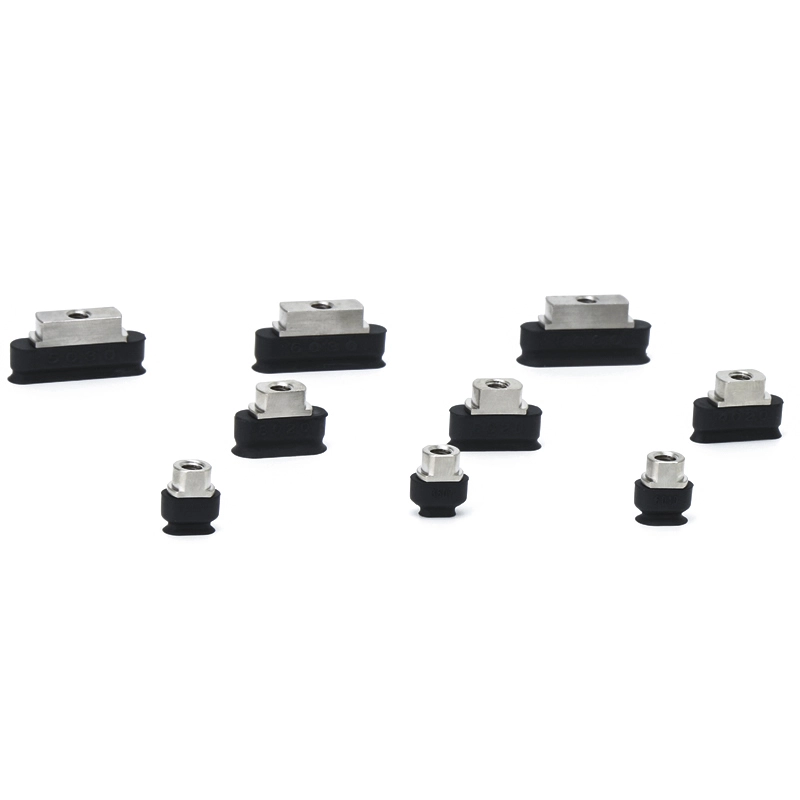

ZP2 seriea hutsezko kutxa obalatua

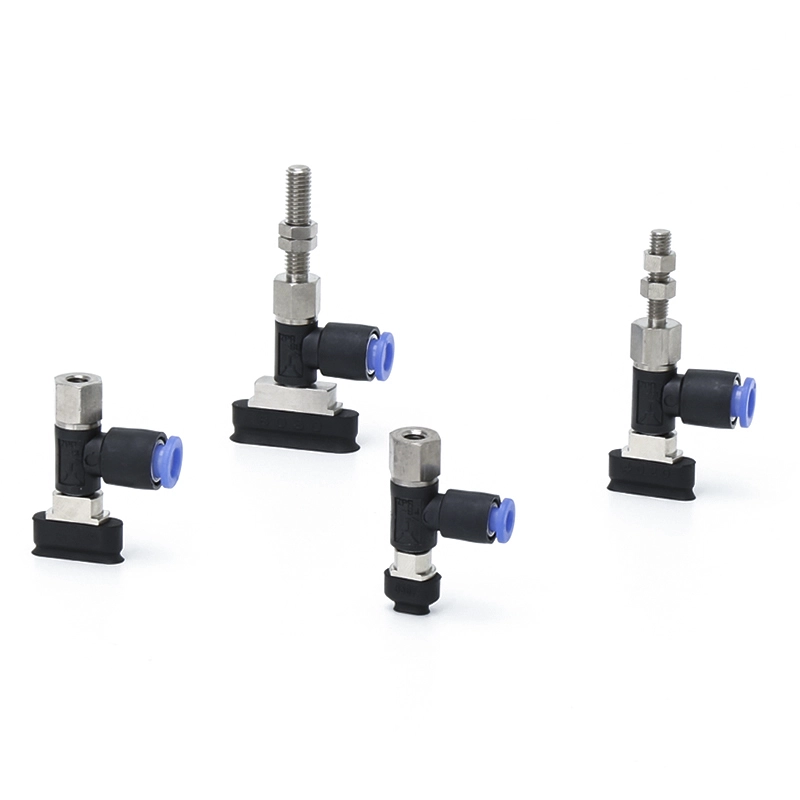

ZP2-T Seriea Egokitzaile Obaloa Husturiko Pad
ZP2-T seriea Buffer Oval hutsean

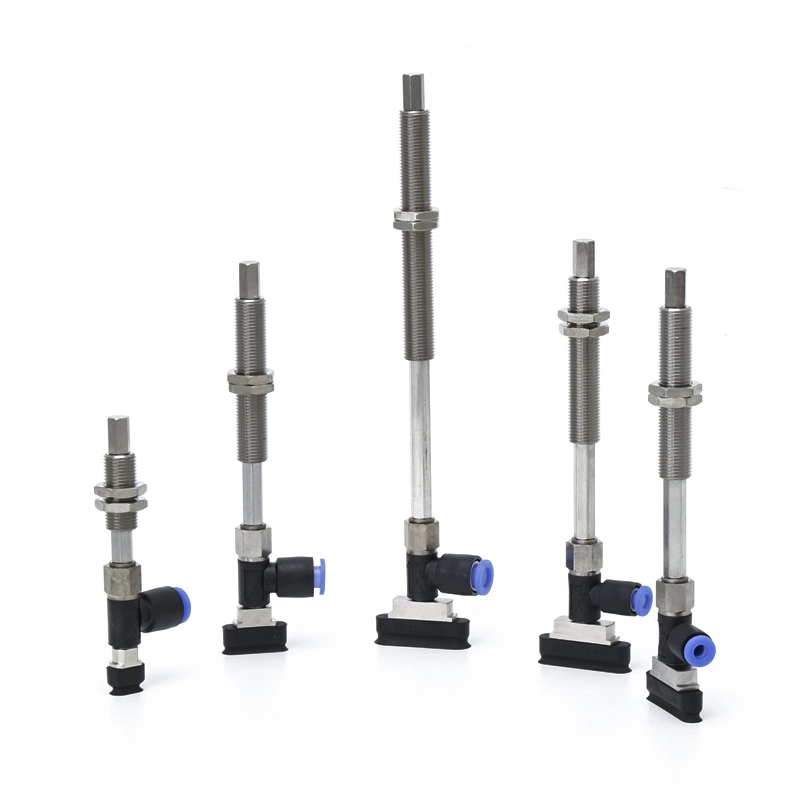

ZP2-R seriea Egokigailu Obalatua Hutsean

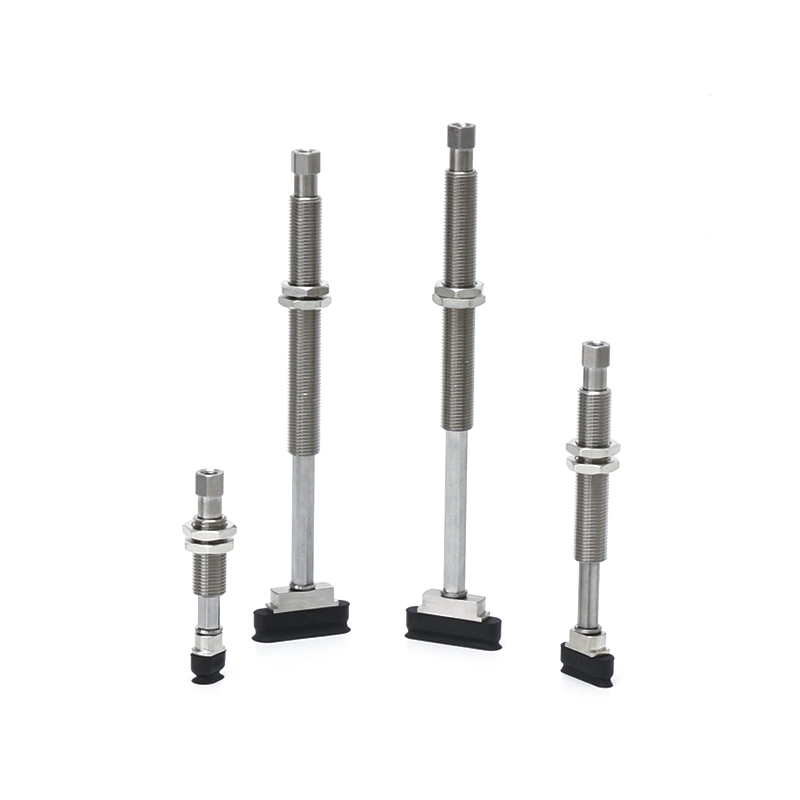

ZP2-R seriea Buffer Obalo hutsean
Deskribapena
Nola ordenatu
Zehaztapenak / Materiala
Aplikazioak
Baliabidea
Txinako fabrikatzaile nagusi gisa, gure fabrikak elektronikaren eta automobilgintzaren sektoreen eskakizun zorrotzetara egokitutako ZP2 konponbide pertsonalizatuak eskaintzen ditu. Bolumen handiko hornitzailea edo azken erabiltzailea zaren ala ez, gure ZP2 serie obalatuak zehaztasunez manipulatzeko behar den fidagarritasuna eskaintzen du.
Ezaugarri eta zehaztapen tekniko nagusiak
1. Zehaztapenen sorta zabala
Pieza lirain bakoitzerako doikuntza ezin hobea bermatzeko, 12 zehaztapen estandar eskaintzen ditugu ZP2 hutseko bentosa obalatuak:
Tamaina trinkoak:3,5×7, 4×10, 5×10, 6×10mm.
Luzera ertainak:4×20, 5×20, 6×20, 8×20mm.
Ibilbide hedatua:4×30, 5×30, 6×30, 8×30mm.
2. Industria-Berariazko Material Bikaintasuna
Goi mailako materialak erabiltzen ditugu zure lan-ingurunearekin bat etortzeko:
Kalitate handiko silikona eta NBR:Helburu orokorreko eta tenperatura altuko zereginetarako.
Material antiestatikoak (ESD):PCB eta erdieroaleak maneiatzeko ezinbestekoa.
Altzairu herdoilgaitzezko osagarriak:Litiozko bateriaren industriarako optimizatutako konfigurazio espezializatuak.
Oinarrizko abantailak eta aipagarriak
Espazio mugatuetarako optimizatua:ZP2 Oval Vacuum Suction Cups-en profil estuari esker, dentsitate handiko PCB jendez gainezka edo ontziratze profil estuetan, edalontzi zirkularrak kabitzen ez direnean.
Grip-egonkortasun hobetua:Xurgatze-eremu luzangak "aztarna" handiagoa ematen du tutuak edo zigilatzeko zerrendak bezalako elementu lerdenetan, pieza okertzeko edo irristatzeko arriskua nabarmen murrizten du.
Instalazio malgua:Hutseko sarrera bertikalak zein albokoak onartzen ditu. Kopa bakoitza egokitzaile batekin edo buffer euskarri batekin (6 mm-50 mm-ko ibilbidea) parekatu daiteke gainazal hauskorren gaineko eragina arintzeko.
Fabrikaren zuzeneko hornidura:Txinan oinarritutako gure fabrikak stock-eko produktuen bolumen handia mantentzen du, epe laburrak eta prezio lehiakorrak bermatuz erosketa globalerako.
Aplikazioaren eszenatoki tipikoak
Elektronika eta erdieroaleak:PCB muntaia, zirkuitu plaka malguaren fabrikazioa eta bateriaren elektrodoen kokapena.
Automobilgintzako piezak:Hutseko bentosa obalatuak ZP2 maiz erabiltzen da zigilatzeko zerrendak, moztura luzeko piezak eta plastikozko profilak maneiatzeko eta muntatzeko.
Paketatzea eta Logistika:Abiadura handiko etiketatzea, kartoien zigilatzea eta pakete luzangak sailkatzea.

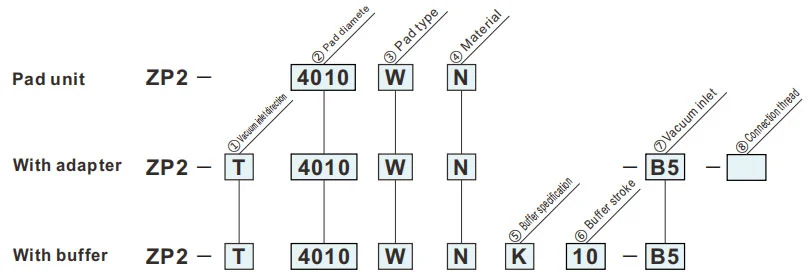

Nola ordenatu
- Adsortzio gainazalean mugak dituzten piezak egiteko.
| ①Hutseko sarreraren norabidea | ⑦Hutseko sarrera | ⑧Konexio haria | ||
| T | Bertikala |
|
B5 |
— |
|
B50406 |
— | ||
| R | Albokoa |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②Pad tamaina | |
| 3507 | 3,5 x7 |
| 4010 | 4x10 |
| 5010 | 5x10 |
| 6010 | 6x10 |
| 4020 | 4x20 |
| 5020 | 5x20 |
| 6020 | 6x20 |
| 8020 | 8x20 |
| 4030 | 4x30 |
| 5030 | 5x30 |
| 6030 | 6x30 |
| 8030 | 8x30 |
| ③Pad mota | |
| W | Obalatua |
| ⑦Hutseko sarrera | |
| B5 | M5x0,8 (Emea) |
| 04 | ø4Ukipen bakarreko doikuntza |
| 06 | ø6Ukipen bakarreko doikuntza |
| ④ Materiala | |
| N | NBR |
| S | Silikonazko kautxua |
| U | Uretanezko kautxua |
| F | FKM |
| GN | NBR eroalea |
| GS | Silikonazko kautxu eroalea |
Ikur berdea eredu pertsonalizatuak dira.
| ⑤Bufferaren zehaztapena | |
| K | Ez birakaria |
| ⑥ Buffer trazua | |
| 10 | 10 mm |
| 20 | 20 mm |
| 30 | 30 mm |
| 40 | 40 mm |
| 50 | 50 mm |
| ⑧Konexio haria | |
| A5 | M5x0,8 (gizonezkoa) |
| B5 | M5x0,8 (Emea) |
Neurriak (mm)
Ikur berdea eredu pertsonalizatuak dira.
PP
Kubo mota
| Eredua | A | B | C | D | øE | Y | |||
|
② Pad Tamaina |
③ Pad mota |
④ Pad Materiala |
|||||||
| ZP2 | 3507 | W |
N S U F GN GS |
3.5 | 4.5 | 7 | 8 | 2×ø1,5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2.5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1.8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2.5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1.8 | 0.5 | |||
| 5030 | 5 | 6 | ø2.5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Erreferentziarako eredua: ZP2-4030WS
Egokitzailea Muntatzeko neurriak
Pad aplikagarria: 3507W/4010W/5010W/6010W
Pad aplikagarria: 4020W/5020W/6020W/8020W
Pad aplikagarria: 4030W/5030W/6030W/8030W
Pad Materiala eta Ezaugarriak
⚪:Eragin gutxi edo ez △:baldintzen arabera erabil daiteke X:Ez da egokia
|
Materiala
Ezaugarriak
|
Ikurra | Durometroa HS (±5°) |
Kolorea de kautxua |
Funtzionamendua tenperatura tartea (°C) |
Olioa erresistentzia gasolina |
Olioa erresistentzia benzol |
Oinarria erresistentzia |
Azidoa erresistentzia |
Eguraldia | Ozonoa erresistentzia |
Urradura erresistentzia |
Iragazgaitza | Disolbatzailea erresistentzia (benzenoa, toluenoa) |
Aplikazioa |
| NBR | N | 50 | Beltza | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Lan orokorraren transferentzia, Oholtza korrugatua, Xafla plaka, Burdin xafla eta beste |
| Silikonazko kautxua | S | 45 ~ 50 | Zuria | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea, Die-galdaketatik kentzea, Lan mehea, Elikagai-prozesadorea |
| Uretanezko kautxua | U | 50 ~ 60 | Marroia | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Taul korrugatua, Burdinazko plaka, Xafla plaka |
| FKM | F | 60 | Beltza | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lan kimikoa |
| NBR eroalea | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Erdieroaleen lan orokorra (Erresistentzia elektriko estatikoa) | |
| Silikonazko kautxu eroalea | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea (elektrizitate estatikoa) |
Goiko taulak gomazko materialen ezaugarri orokorrak baino ez ditu jasotzen. Ikur urdina eredu pertsonalizatuak dira.
Osagai pneumatikoen aplikazio eskema (hutsean xurgatzeko kopa) hainbat industria-eremutan
I. Oinarrizko indarrak
II. Aplikazioen erauzketa industriaren arabera
A. Medikuntza eta medikuntza industria
A.1: Oinarrizko baldintzak:Garbia eta kutsadurarik gabekoa (FDA/GMP-a betetzen duena), leuna eta kaltegarria ez izatea eta kutsadura gurutzatua prebenitzea
A.2 Eszenatoki nagusiak:
1. Ontzia farmazeutikoa: sendagaien botila / plaka farmazeutikoa / infusio poltsa biltzea (elikagaien kalitateko silikonazko bentosa, partikularik ez isurtzea)
2. Gailu medikoen muntaia: tresna kirurgikoak/kateter medikoak/protesiaren manipulazio piezak (presio negatiboa erregulagarria, deformazio babesa)
3. Laborategi biologikoa: Petri kaxa / zentrifuga-hodi / erreaktibo txartelaren transferentzia (kimiko erresistentea, esterila bateragarria)
B. Elektronika eta erdieroaleen industria
B.1 Oinarrizko baldintzak:antiestatiko (10⁶-10¹¹Ω), doitasun kokatzea (errorea ≤0,01 mm), marradura erresistentzia
B.2 Eszenatoki nagusiak:
1. Txipa/Erdieroalea: obleak maneiatzea, txip-ontziratzea (silikonazko bentosa zeramikazko/antiestatiko porotsua, presio negatibo uniformea haustura saihesteko)
2. PCB/Osagaiak: PCB malgua, mikro osagaiak (0402 erresistentzia) gainazalean muntatuta (silikona/gel/mikro bentosa meheak zimurrak/urratu ez daitezen)
3. Pantaila: LCD/OLED panela, ukipen beirazko harrapaketa (material garden handikoa, orban eta marradurarik gabe)
C. Automobilgintza eta auto piezen industria
C.1 Oinarrizko baldintzak:xurgapen handia (xurgapen disko bakarra ≥500N), espezifikazio anitzeko egokitzapena (metal/plastikoa/beira), irristagaitza
C.2 Eszenatoki nagusiak:
4. Gorputzaren fabrikazioa: altzairuzko plaka / ate-markoa maneiatzeko soldadura (diametro handiko kautxua / bentosa anitzeko sorta, irristagaitzaren ehundura)
5. Beira / Barrualdea: Haizetako instalazioa, larruzko eserlekuaren gainazalaren transferentzia (tenperatura erresistentea den silikonazko / belakizko bentosak, deformazio babesa)
6. Piezak: motorraren zilindroaren gorputza / engranaje-kutxaren karkasa harrapatzea (hutsean + blokeo mekanikoa, erorketaren aurkakoa)
D. Elikagaien eta ontzien industria
D.1 Oinarrizko baldintzak:Elikagaien kalitateko materiala (FDA ziurtagiria), garbitzeko erraza, birrintzeko erresistentea
D.2 Eszenatoki nagusiak:
1. Elikagaien manipulazioa: gozogintza / haragi freskoa / fruta sailkatzea (bentosa xurgapen txikiko bentosa, usainik gabekoa eta garbitzeko erraza)
2. Enbalatzeko automatizazioa: ontziratzeko poltsen irekiera, kartoizko molde antzua (ezabaketa estatikoa/puntu anitzeko xurgapena, ontzi mehe/gogorretarako egokia)
E. Logistika eta biltegiratze industria
E.1 Oinarrizko baldintzak:egokitzapen eraginkorra (ondasunen espezifikazio anitz), presio egonkorra, erorketaren aurkakoa
E.2 Eszenatoki nagusiak:
1. Kartoia maneiatzea: merkataritza elektronikoko kartoiak sailkatzea (xurgapen-matrize erregulagarria, huts-presioa)
2. Plaka/erroilua: Egurrezko taula/plastikozko film erroiluen transferentzia (zerrenda luzea/bentosa anularra, xurgapen uniformea desplazamendua saihesteko)
F. Energia berriak eta industria bereziak
F.1 Energia berria (litiozko bateria/PV):
1. Litiozko bateria plaka (bentosa porotsu antiestatiko, hautsaren aurkakoa), beira fotovoltaikoa (bentosa silikonazko xurgapen handia, marradurarik gabe)
F.2 Inprimaketa eta papera
1. Papera/inprimatutako materiala harrapatzea (paper xurgatzailea, presio negatibo apur bat urratzea eta tinta kutsatzea saihesteko)
III. Oinarrizko egokitzapen logikaren laburpena
| Piezen ezaugarriak | Pipeta egokitzeko programa | Dagozkion industria-eszenatokiak |
| Mehea / Hauskorra / Zehaztasuna | Silikona/zeramikazko materiala, mikro presio negatiboa, mikro xurgapen-tobera | Erdieroale elektronikoak, farmazia |
| Elementu astunak / Tamaina handia | Gomazko materiala, diametro handiko bentosa, bentosa anitzeko sorta | Automobilak, panel logistikoak |
| Osasuna/Kutsaduraren prebentzioa | Elikadura/medikuntza mailako silikona, egitura garbitzeko erraza | Medikuntza, janaria |
| Gainazal bigunak/irregularrak | Belakizko materiala, bentosa deformagarria | Autoen barrualdea, janaria |
| Baldintza antiestatikoak | Silikona antiestatikoa, ioi haizeak lagunduta | erdieroale elektronikoa |
