Mota laburreko hutsean xurgagailuak ZP2-MU
Txinako fabrikatzaile nagusi gisa, gure fabrikak ZP2-MU (ø2-15mm) hutsezko xurgagailu laburrak eskaintzen ditu. Espazio estuetarako profil baxua eta silikona antiestatikoarekin. Inportatutako silikona, NBR eta material antiestatikoak erabiliz, altzairu herdoilgaitzezko osagaiekin konbinatuta, produktu hau egokia da litiozko bateria eta erdieroaleen industrietan erabiltzeko.
Egin klik eta Hasi hautaketa
》Itzuli produktuaren informaziora
Mota motzeko hutsean xurgagailuak ZP2-EU
ZP2 Series Mota laburreko hutsezko kutxa-unitatea
ZP2-T seriea Egokigailuarekin Mota laburreko hutsean
Deskribapena
Nola ordenatu
Zehaztapenak / Materiala
Aplikazioak
Baliabidea

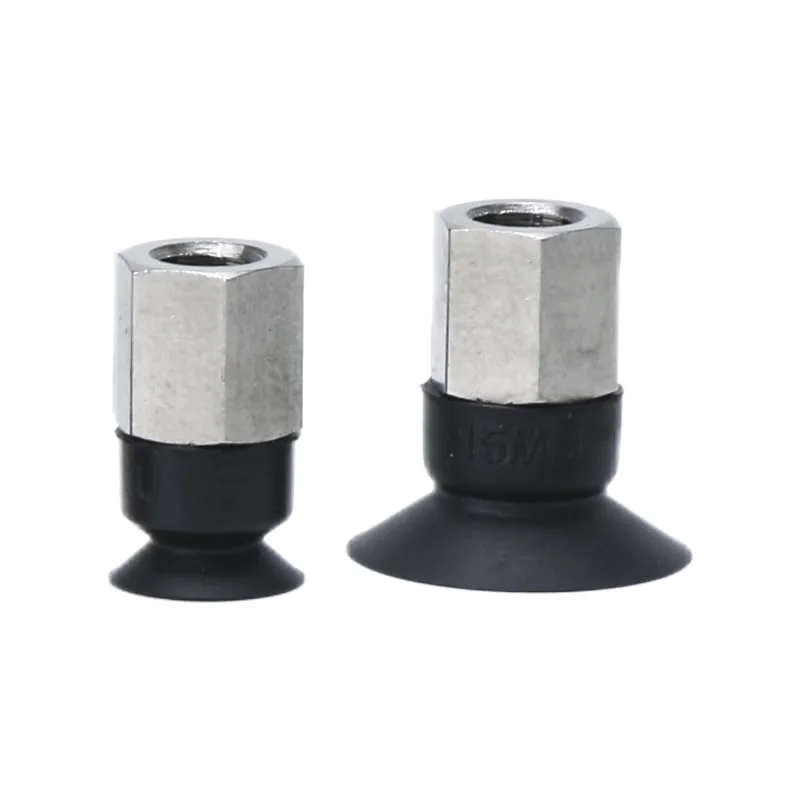

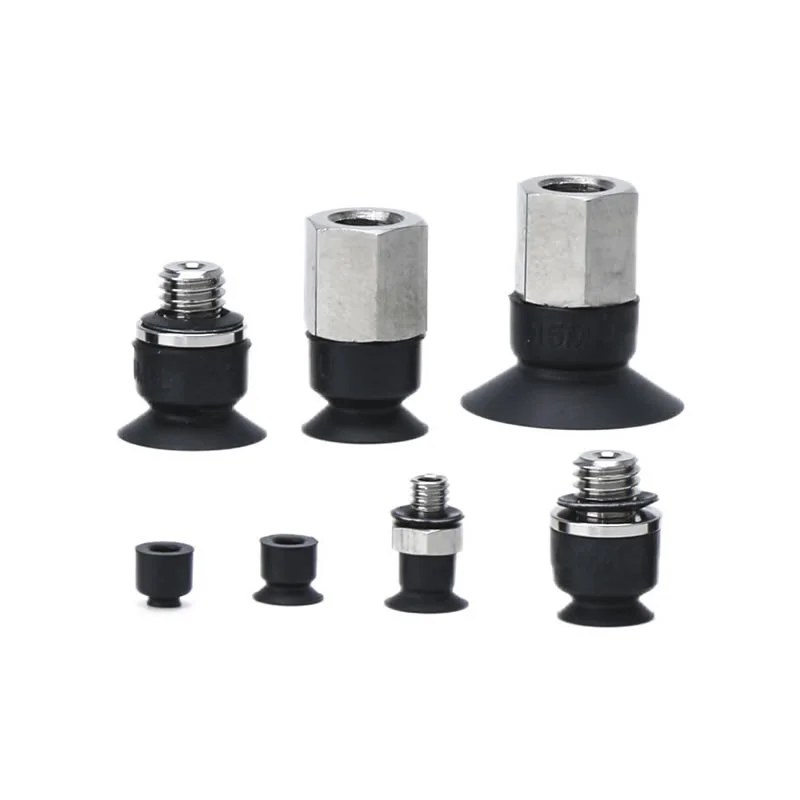

Mota laburreko hutsezko xurgagailuak ZP2-MU egitura trinko batekin diseinatuta daude eta adsortzio egonkorra eta fidagarria eskaintzen dute.
Produktuaren Ezaugarriak:
Profil baxuko bentosa hau leku mugatua duten instalazioetarako aproposa da. Bere kontaktu gainazal lauak piezari ondo egokitzea bermatzen du, xurgapen koherentea ematen du, deformazioa gutxitzen duen bitartean, zehaztasunez manipulatzeko zereginetarako egokia da. Hautatutako modeloek propietate antiestatikoak eskaintzen dituzte, ingurune sentikorren eskakizunak betez, hala nola elektronika fabrikazioa.
Zehaztapenak:

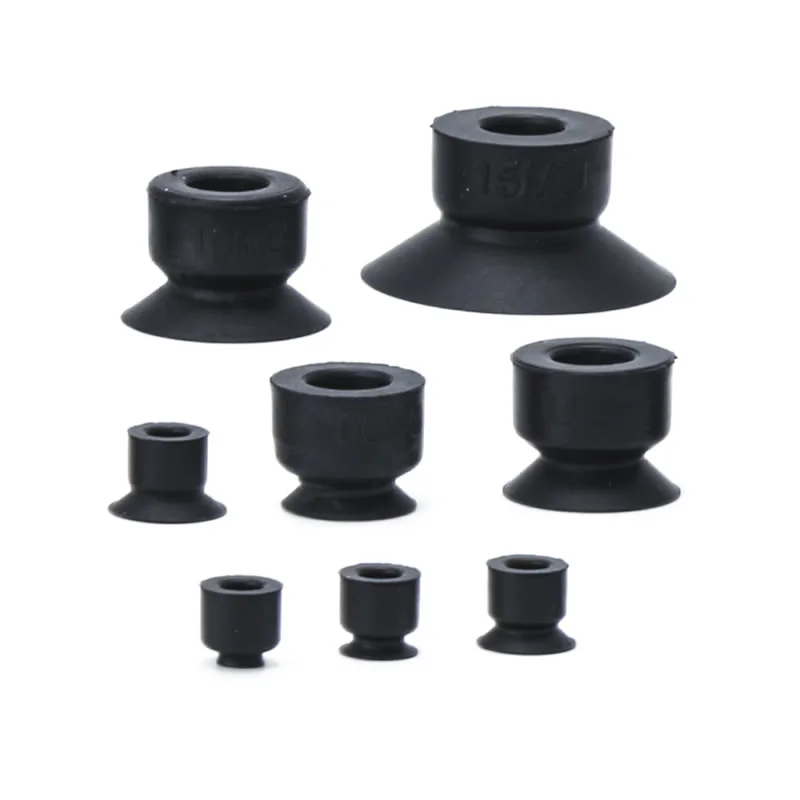

Diametro txiki ugaritan eskuragarri, φ2, φ3.5, φ4, φ5, φ6, φ8, φ10 eta φ15 barne, osagai txiki eta arinak maneiatzeko egokia.
Materialak:
Aukerak NBR (nitrilo kautxua), inportatutako silikona eta silikona antiestatikoa dira, tenperatura, higadura erresistentzia eta babes elektrostatikoen beharretan oinarritutako hautaketa malgua ahalbidetuz.
Konexio-aukerak:

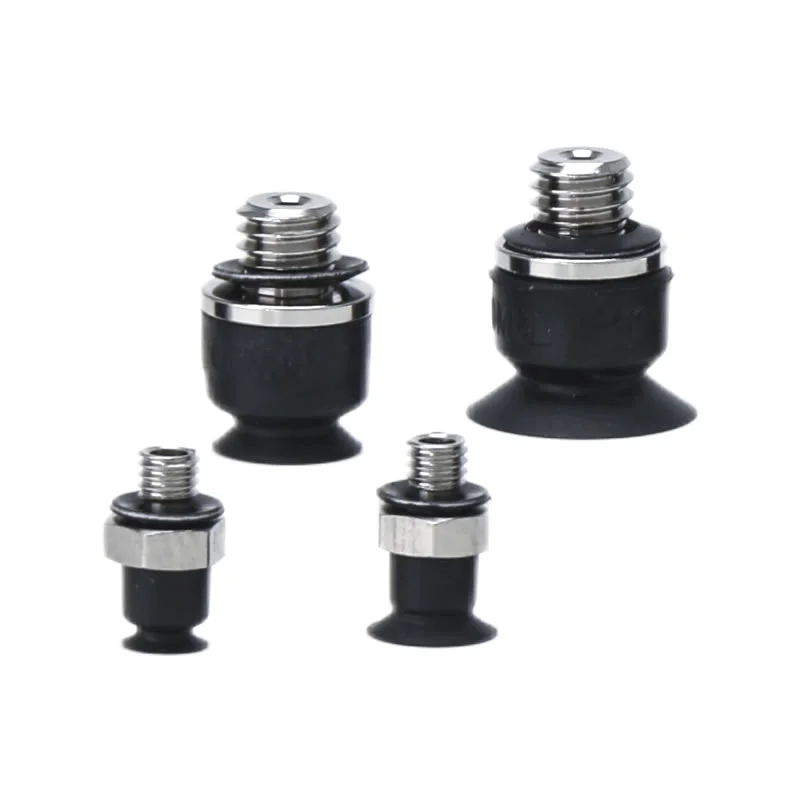

ZP2-MU Mota Motzeko Hutseko Bentosak hainbat muntaketa-konfigurazio onartzen ditu, kanpoko hariak (A3) eta barneko hariak (B5) barne, ekipamendu-sistema ugaritan integratzeko erraza bermatuz.
Ohiko galderak
Zer da "MU" mota ZP2n?
"MU" motak ZP2 serieko diseinu mini, ultra-konpaktuari (mikro) bati egiten dio erreferentzia.
Diametro oso txikiak (φ2–φ15) doitasunez manipulatzeko
Instalazio-espazio estuetarako profil baxuko egitura
Tamaina txikiko pieza arinetarako optimizatua
Commaelec-ek ZP2-MU motako hutsezko bentosak fabrikatzen ditu dimentsio-zehaztasun egonkorrean, doitasun handiko sistemetan errendimendu koherentea bermatuz.
Zeintzuk dira ZP2-MUren abantaila nagusiak?
Tamaina trinkoa: diseinu trinkoetarako eta espazio mugatuetarako aproposa
Adsortzio egonkorra: diseinu lauak pieza txikietan zigilatzea ziurtatzen du
Zehaztasun manipulazioa: deformazioa murrizten du pick-and-placen
Materialaren malgutasuna: NBR, silikona eta antiestatiko aukerak eskuragarri
Koherentzia handia: Commaelec-en ekoizpen kontrolatuak kalitate uniformea bermatzen du soltean erabiltzeko
Zeintzuk dira aplikazioak?
Elektronika industria: txipak, osagai txikiak, PCB manipulazioa (estatikoen aurkako aukerak eskuragarri)
Doitasunezko muntaketa-lerroak: plastikozko edo metalezko pieza txikiak
Enbalatzeko automatizazioa: elementu arinak eta ziklo azkarreko eragiketak
Mikro-osagaien manipulazioa: non espazioa eta zehaztasuna funtsezkoak diren

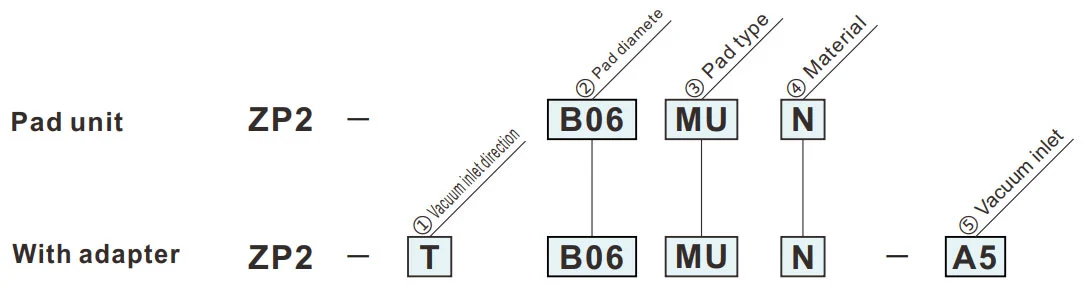

Nola ordenatu
- Espazioa aurreztea altueraren norabidean.
| ①Hutseko sarreraren norabidea | |
| T | Bertikala |
| ③Pad mota | |
| MU | Mota laua |
|
⑤ Hutseko sarrera
② Padaren diametroa (mm)
|
B02 | B035 | B04 | B05 | B06 | B08 | B10 | B15 | |
| ø2 | ø3.5 | ø4 | ø5 | ø6 | ø8 | ø10 | ø15 | ||
| A3 | M3x0,5 (gizonezkoa) | ● | ● | ● | ● | — | — | — | — |
| H5 | M5x0,8 (gizonezkoa) | — | — | — | — | ● | ● | ● | ● |
| B5 | M5x0,8 (Emea) | — | — | — | — | ● | ● | ● | ● |
| ④ Materiala | |
| N | NBR |
| S | Silikonazko kautxua |
| U | Uretanezko kautxua |
| F | FKM |
| GN | NBR eroalea |
| GS | Silikonazko kautxu eroalea |
Ikur berdea eredu pertsonalizatuak dira.
Neurriak (mm)
Ikur berdea eredu pertsonalizatuak dira.
MU
Mota laua
| Eredua | øA | øB | øC | D | øE | øF | øG | H | Y | |||
|
② Pad dia. |
③ Pad mota |
④ Pad Materia |
||||||||||
| ZP2 | B02 | MU |
N S U F GN GS |
2 | 2.4 | 4 | 4 | 1 | 3 | 2 | 2.5 | 0.5 |
| B035 | 3.5 | 3.8 | ||||||||||
| B04 | 4 | 4.8 | 1.4 | 0.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||||
| B06 | 6 | 6.7 | 7.5 | 6.5 | 2 | 6 | 4 | 4 | 0.8 | |||
| B08 | 8 | 8.8 | 8 | 7 | 1.2 | |||||||
| B10 | 10 | 10.6 | ||||||||||
| B15 | 15 | 15.6 | 9 | 8 | 2 | |||||||
Erreferentziarako eredua: ZP2-B035MUN

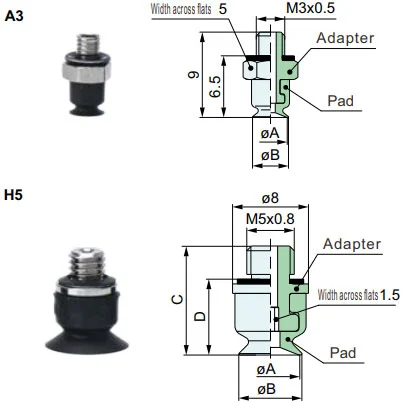

Egokitzailea Muntatzeko neurriak
Kutxa aplikagarria: B02MU/B035MU/B04MU/B05MU
Kutxa aplikagarria: B06MU/B08MU/B10MU/B15MU
ZP2-T
Bertikala
A3,H5
| Eredua | øA | øB | C | D | Egokitzailea | |||||
|
① Hutsean sarrera norabidea |
② Pad dia. |
③ Pad mota |
④ Pad Materiala |
⑤ Hutsean sarrera |
||||||
| ZP2 | T | B02 | MU |
N S U F GN GS |
A3 | 2 | 2.4 | — | — | ZP2A-M01P |
| B035 | 3.5 | 3.8 | ||||||||
| B04 | 4 | 4.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||
| B06 | H5 | 6 | 6.7 | 11.5 | 8 | ZP2A-M02P | ||||
| B08 | 8 | 8.8 | 12 | 8.5 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 13 | 9.5 | ||||||
Erreferentziarako eredua: ZP2-TB10MUGS-H5
ZP2-T
Bertikala
B5
| Eredua | øA | øB | C | D | Egokitzailea | |||||
|
① Hutsean sarrerako norabidea |
② Pad dia. |
③ Pad mota |
④ Pad Materiala |
⑤ Hutsean sarrera |
||||||
| ZP2 | T | B06 | MU |
N S U F GN GS |
B5 | 6 | 6.7 | 14.5 | 6.5 | ZP2A-M04 |
| B08 | 8 | 8.8 | 15 | 7 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 16 | 8 | ||||||
Erreferentziarako eredua: ZP2-TB10MUGS-B5
Pad Materiala eta Ezaugarriak
⚪:Eragin gutxi edo ez △:baldintzen arabera erabil daiteke X:Ez da egokia
|
Materiala
Ezaugarriak
|
Ikurra | Durometroa HS (±5°) |
Kolorea de kautxua |
Funtzionamendua tenperatura tartea (°C) |
Olioa erresistentzia gasolina |
Olioa erresistentzia benzol |
Oinarria erresistentzia |
Azidoa erresistentzia |
Eguraldia | Ozonoa erresistentzia |
Urradura erresistentzia |
Iragazgaitza | Disolbatzailea erresistentzia (benzenoa, toluenoa) |
Aplikazioa |
| NBR | N | 50 | Beltza | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Lan orokorraren transferentzia, Oholtza korrugatua, Xafla plaka, Burdin xafla eta beste |
| Silikonazko kautxua | S | 45 ~ 50 | Zuria | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea, Die-galdaketatik kentzea, Lan mehea, Elikagai-prozesadorea |
| Uretanezko kautxua | U | 50 ~ 60 | Marroia | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Taul korrugatua, Burdinazko plaka, Xafla plaka |
| FKM | F | 60 | Beltza | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lan kimikoa |
| NBR eroalea | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Erdieroaleen lan orokorra (Erresistentzia elektriko estatikoa) | |
| Silikonazko kautxu eroalea | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Erdieroalea (elektrizitate estatikoa) |
Goiko taulak gomazko materialen ezaugarri orokorrak baino ez ditu jasotzen. Ikur urdina eredu pertsonalizatuak dira.
Osagai pneumatikoen aplikazio eskema (hutsean xurgatzeko kopa) hainbat industria-eremutan
I. Oinarrizko indarrak
II. Aplikazioen erauzketa industriaren arabera
A. Medikuntza eta medikuntza industria
A.1: Oinarrizko baldintzak:Garbia eta kutsadurarik gabekoa (FDA/GMP-a betetzen duena), leuna eta kaltegarria ez izatea eta kutsadura gurutzatua prebenitzea
A.2 Eszenatoki nagusiak:
1. Ontzia farmazeutikoa: sendagaien botila / plaka farmazeutikoa / infusio poltsa biltzea (elikagaien kalitateko silikonazko bentosa, partikularik ez isurtzea)
2. Gailu medikoen muntaia: tresna kirurgikoak/kateter medikoak/protesiaren manipulazio piezak (presio negatiboa erregulagarria, deformazio babesa)
3. Laborategi biologikoa: Petri kaxa / zentrifuga-hodi / erreaktibo txartelaren transferentzia (kimiko erresistentea, esterila bateragarria)
B. Elektronika eta erdieroaleen industria
B.1 Oinarrizko baldintzak:antiestatiko (10⁶-10¹¹Ω), doitasun kokatzea (errorea ≤0,01 mm), marradura erresistentzia
B.2 Eszenatoki nagusiak:
1. Txipa/Erdieroalea: obleak maneiatzea, txip-ontziratzea (silikonazko bentosa zeramikazko/antiestatiko porotsua, presio negatibo uniformea haustura saihesteko)
2. PCB/Osagaiak: PCB malgua, mikro osagaiak (0402 erresistentzia) gainazalean muntatuta (silikona/gel/mikro bentosa meheak zimurrak/urratu ez daitezen)
3. Pantaila: LCD/OLED panela, ukipen beirazko harrapaketa (material garden handikoa, orban eta marradurarik gabe)
C. Automobilgintza eta auto piezen industria
C.1 Oinarrizko baldintzak:xurgapen handia (xurgapen disko bakarra ≥500N), espezifikazio anitzeko egokitzapena (metal/plastikoa/beira), irristagaitza
C.2 Eszenatoki nagusiak:
4. Gorputzaren fabrikazioa: altzairuzko plaka / ate-markoa maneiatzeko soldadura (diametro handiko kautxua / bentosa anitzeko sorta, irristagaitzaren ehundura)
5. Beira / Barrualdea: Haizetako instalazioa, larruzko eserlekuaren gainazalaren transferentzia (tenperatura erresistentea den silikonazko / belakizko bentosak, deformazio babesa)
6. Piezak: motorraren zilindroaren gorputza / engranaje-kutxaren karkasa harrapatzea (hutsean + blokeo mekanikoa, erorketaren aurkakoa)
D. Elikagaien eta ontzien industria
D.1 Oinarrizko baldintzak:Elikagaien kalitateko materiala (FDA ziurtagiria), garbitzeko erraza, birrintzeko erresistentea
D.2 Eszenatoki nagusiak:
1. Elikagaien manipulazioa: gozogintza / haragi freskoa / fruta sailkatzea (bentosa xurgapen txikiko bentosa, usainik gabekoa eta garbitzeko erraza)
2. Enbalatzeko automatizazioa: ontziratzeko poltsen irekiera, kartoizko molde antzua (ezabaketa estatikoa/puntu anitzeko xurgapena, ontzi mehe/gogorretarako egokia)
E. Logistika eta biltegiratze industria
E.1 Oinarrizko baldintzak:egokitzapen eraginkorra (ondasunen espezifikazio anitz), presio egonkorra, erorketaren aurkakoa
E.2 Eszenatoki nagusiak:
1. Kartoia maneiatzea: merkataritza elektronikoko kartoiak sailkatzea (xurgapen-matrize erregulagarria, huts-presioa)
2. Plaka/erroilua: Egurrezko taula/plastikozko film erroiluen transferentzia (zerrenda luzea/bentosa anularra, xurgapen uniformea desplazamendua saihesteko)
F. Energia berriak eta industria bereziak
F.1 Energia berria (litiozko bateria/PV):
1. Litiozko bateria plaka (bentosa porotsu antiestatiko, hautsaren aurkakoa), beira fotovoltaikoa (bentosa silikonazko xurgapen handia, marradurarik gabe)
F.2 Inprimaketa eta papera
1. Papera/inprimatutako materiala harrapatzea (paper xurgatzailea, presio negatibo apur bat urratzea eta tinta kutsatzea saihesteko)
III. Oinarrizko egokitzapen logikaren laburpena
| Piezen ezaugarriak | Pipeta egokitzeko programa | Dagozkion industria-eszenatokiak |
| Mehea / Hauskorra / Zehaztasuna | Silikona/zeramikazko materiala, mikro presio negatiboa, mikro xurgapen-tobera | Erdieroale elektronikoak, farmazia |
| Elementu astunak / Tamaina handia | Gomazko materiala, diametro handiko bentosa, bentosa anitzeko sorta | Automobilak, panel logistikoak |
| Osasuna/Kutsaduraren prebentzioa | Elikadura/medikuntza mailako silikona, egitura garbitzeko erraza | Medikuntza, janaria |
| Gainazal bigunak/irregularrak | Belakizko materiala, bentosa deformagarria | Autoen barrualdea, janaria |
| Baldintza antiestatikoak | Silikona antiestatikoa, ioi haizeak lagunduta | erdieroale elektronikoa |
